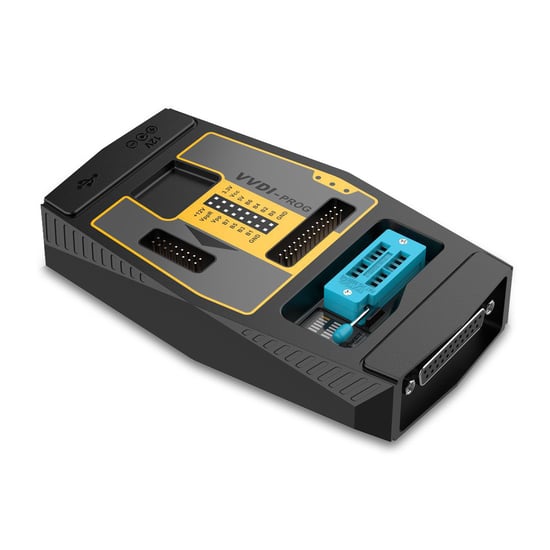

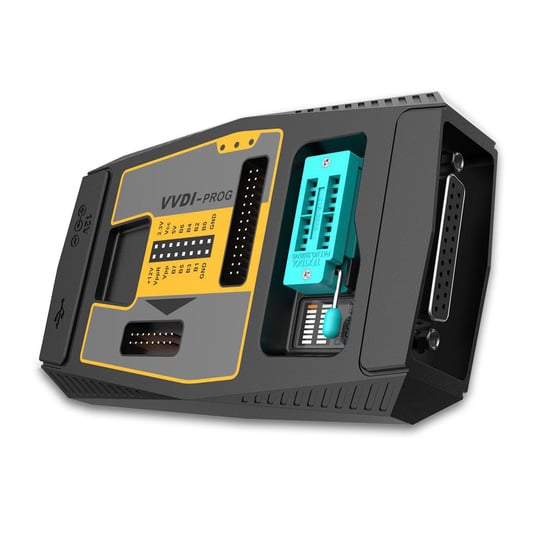

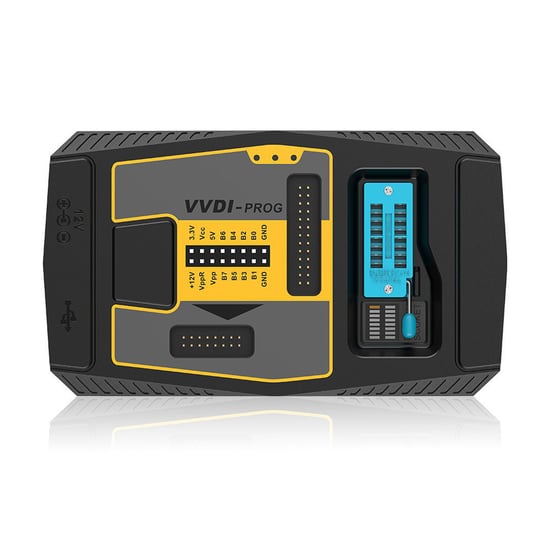

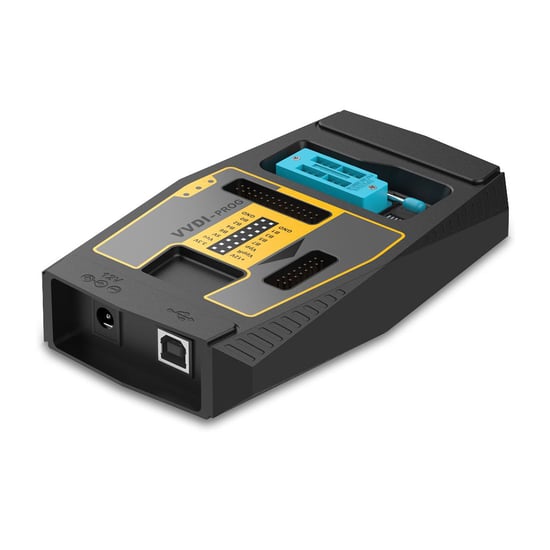

جهاز أداة مبرمج Xhorse VVDI PROG

أحدث V5.0.7 مبرمج Xhorse VVDI PROG هو مبرمج قوي لوحدة التحكم الإلكترونية يمكنه قراءة رقائق BMW ISN و NEC MPC Infineon وغيرها

أحدث V5.0.7 مبرمج Xhorse VVDI PROG الأصلي هو مبرمج ECU قوي يمكنه قراءة رقائق BMW ISN و NEC MPC Infineon وغيرها مع البرامج المدمجة

دليل مستخدم برنامج VVDI

إصدار البرنامج: 5.0.7
إصدار البرنامج الثابت: 2.0.0

أحدث إصدار تنزيل البرنامج (2021-09-24)

أهم 9 أسباب لحث برنامج VVDI Prog

1. برنامج التحديث المدمج: قم بتحديث البرنامج الثابت VVDIProg في الوقت المناسب.
2. واجهة اتصال USB عالية السرعة: اجعل البرنامج يتصل تلقائيًا.
3. وضع التشغيل الذكي: سيتم سرد الأسباب المحتملة للخطأ
4. المنافذ الاحتياطية: للتحديثات المستقبلية.
5. وظيفة الاختبار الذاتي: تحقق مما إذا كان الجهاز يعمل بشكل جيد أم لا.
6. مزود الطاقة: من خلال كبل USB ، سيطلب البرنامج تلقائيًا ما إذا كان مصدر طاقة USB خارجيًا مطلوبًا
7. أضف وظائف محول ECU من Bosch حديثًا ، ودعم قراءة ISN من BMW ECU N20 N55 B38 B48 ولكن تحتاج إلى شراء محول VVDI Prog Bosch ECU .
8. متعدد اللغات: الإنجليزية والفرنسية والإيطالية والإسبانية والعربية والبولندية والبرتغالية والروسية والتركية والصينية
9. احصل على وظيفة قراءة BMW ISN المجانية وخدمة تحديث شريحة NEC و MPC و Infineon وغيرها باستمرار

نصائح باستخدام VVDIProg:

• لا تنقر فوق ترقية البرامج الثابتة في برنامج VVDI Prog ، فبرنامجها الثابت عادةً ما يكون إصدار 2.0 ، ولا يلزم التحديث. أو سيحصل على خطأ في خادم الاتصال.
• يرجى القيام بتوصيل الأسلاك بنسبة 100٪ بما يعادل ذلك لأن مخطط الاتصال في برنامج VVDI PROG. لا تطيل خطوط الاتصال بأجزاء أخرى ، أو ستفشل في القراءة.

• نظام التشغيل: Win XP و Vista و Win7 و Win8 / 8.1 و Win10

وظيفة مبرمج Xhorse VVDI Prog:

• دعم الكثير من الرقائق R&W ، بما في ذلك سلسلة MC9S08 و MC68HC (9) 12 سلسلة و MC9S12series و V850series و H8Xseries و R8Cseries و PCF79XXseries ومعظم رقائق eeprom إلخ.
• دعم بيانات رقاقة التحقق ، تحقق من وظيفة فارغة
• دعم وظيفة مقارنة ملف البيانات
• خدمة حساب الرقم السري المجاني من Dump لنماذج مختلفة
• دعم قراءة وكتابة BMW N20 ، N55 ECU (عرض ISN مباشرة)
• مستقر قراءة وكتابة رقائق سلسلة MC9S12XE (5M48H / 1N35H / 2M53J / 3M25J إلخ.)
• دعم تجديد PCF79XX عن بعد ، يدعم حاليًا سلسلة BMW E / F (يرجى ملاحظة أن محول PCF79XX اختياري)
• لديه أكبر قاعدة بيانات لمخطط الاتصال

• الموانئ الاحتياطية: للتحديث في المستقبل

سجل تحديث برنامج VVDI:

الإصدار 5.0.7 (2021-09-24) v5.0.7 (2021-09-24)

* هذا الإصدار لا يحتاج إلى تحديث

البرامج الثابتة

+ تعديل LOCK_BCM2-1 (محول) ،

LOCK_BCM2-1 (WELD) ،

LOCK_BCM2-2 (محول) ،

LOCK_BCM2-2 (WELD) ،

خيارات في

<4- IMMOBILIZER> ->

تحسين العملية

كبلات Xhorse VVDI Prog ووظيفتها:

16Pin LockingSocket
اقرأ EEPROM المشترك ، ملاحظة: يرجى إدخال الشريحة باتباع الصورة أدناه.

1.3.2 كابل تعيد تحميل MCU
متعود على برمجة MCU على متن الطائرة

1.3.3 كابل تعيد تحميل ملفات وحدة التحكم الإلكترونية
متعود على برمجة وحدة التحكم الإلكترونية

1.3.4 كابل تعيد تحميل MC9S12
متعود برمجة رقاقة سلسلة MC9S12

قائمة النوع المدعومة من VVDI-Prog:

ذاكرة:

ATMEL ، CATALYST ، EXEL ، FAIRCHILD ، INTEL ، MICROCHIP ، MITSUBISHI ، ST ، TOSHIBA ، XICOR

MCU:

RENESAS V850 و RENESAS H8X و RENESAS R8C و MOTOROLA MC68HC (9) 08 و MOTOROLA MC68HC (9) 12 و MOTOROLA MC9S08 و MOTOROLA MC9S12 و NXP PCF79XX و ST ST10F و INFINEON XC2XXX و XxxM 18F

قائمة الطرازات المدعومة من VVDI PROG:

قائمة وحدة التحكم الإلكترونية:

سلسلة BMW E و BMW F Series و BOMBARDIER و CHANGAN و DELPHI و MAGNETI و MARELLI و RENAULT وغيرها

قائمة منع الحركة:

أودي ، بنز ، بي إم دبليو ، بوكيك ، شيفروليه ، إس تي إي سي ، كرايسلر ، فيات ، فورد ، جريت وول ، إنفينيتي ، لاندروفر ، جاكوار ، نيسان ، أوبل ، بورش ، رينو ، سايكمور ، فولكسفاجن ، تشونغوا.

قائمة DASHBOARD:

بويك ، تشانجان ، شيري ، شيفروليه ، دونغفنغ ، فاو ، فورد ، جيلي ، جريت وول ، هافي ، تويوتا ، هانتنغ ، هايما ، هوندا ، جاك ، جاكوار ، جينبي ، جي إم سي ، لوكسجين ، نيسان ، SGMW ، زوتونجو

قائمة التحكم عن بعد:

سلسلة BMW E ، سلسلة BMW F.

قائمة الشرائح المدعومة من برنامج VVDI

إيبروم

ملاحظة: R تعني أن النوع مدعوم ، و £ تعني أن النوع سيتم دعمه في المستقبل.

MCU

ملاحظة: R تعني أن النوع مدعوم ، و £ تعني أن النوع سيتم دعمه في المستقبل.

وحدة نقدية أوروبية

البرامج الثابتة:

يرجى ملاحظة: البرنامج الثابت يحتفظ بالإصدار 2.0. لا حاجة لتحديث البرامج الثابتة.

كيفية تحديث برنامج Xhorse VVDI Prog والبرامج الثابتة؟

يرجى ملاحظة: البرنامج الثابت يحتفظ بالإصدار 2.0. لا يجب تحديث البرامج الثابتة.

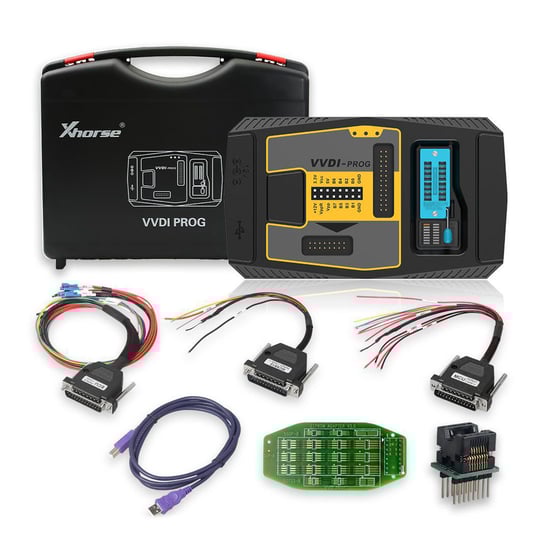

قائمة العبوة:

• 1 قطعة × معدد مبرمج
• 1 قطعة x كابل USB مربع
• 1 قطعة x SOP16 مقبس اختبار
• 1 قطعة x 16pin محول (دعم SOP / SOT / SSOP)
• 1 قطعة x كابل تعيد تحميل MCU
• 1 قطعة x كابل تعيد تحميل وحدة التحكم الإلكترونية
• 1 قطعة x كابل تعيد تحميل MC9S12 (يستخدم لبرمجة شريحة سلسلة MC9S12)

محولات VVDI Prog الاختيارية:

مجموعة محول بنز EIS / EZS مجموعة كاملة 10 قطعة
محول TB28FXXX
محول PCF79XX
محول M35080 / D80
محول EWS3
محول EWS4
محول EEPROM Clip
محول TMS370
لاند روفر KVM Clip Adapter
محول MC68HC05X32
محول MC68HC05BX
محول فلاش PQFP80
AM29FxxxB (SOP44)
35160DW رقاقة
محول بوش ECU
محول مقطع BMW CAS4
محول BMW FEM / BDC 8-PIN
خط اختبار AUDI J518
كابل BMW ISN DME Clone
كابل القراءة BMW FRM Footwell
