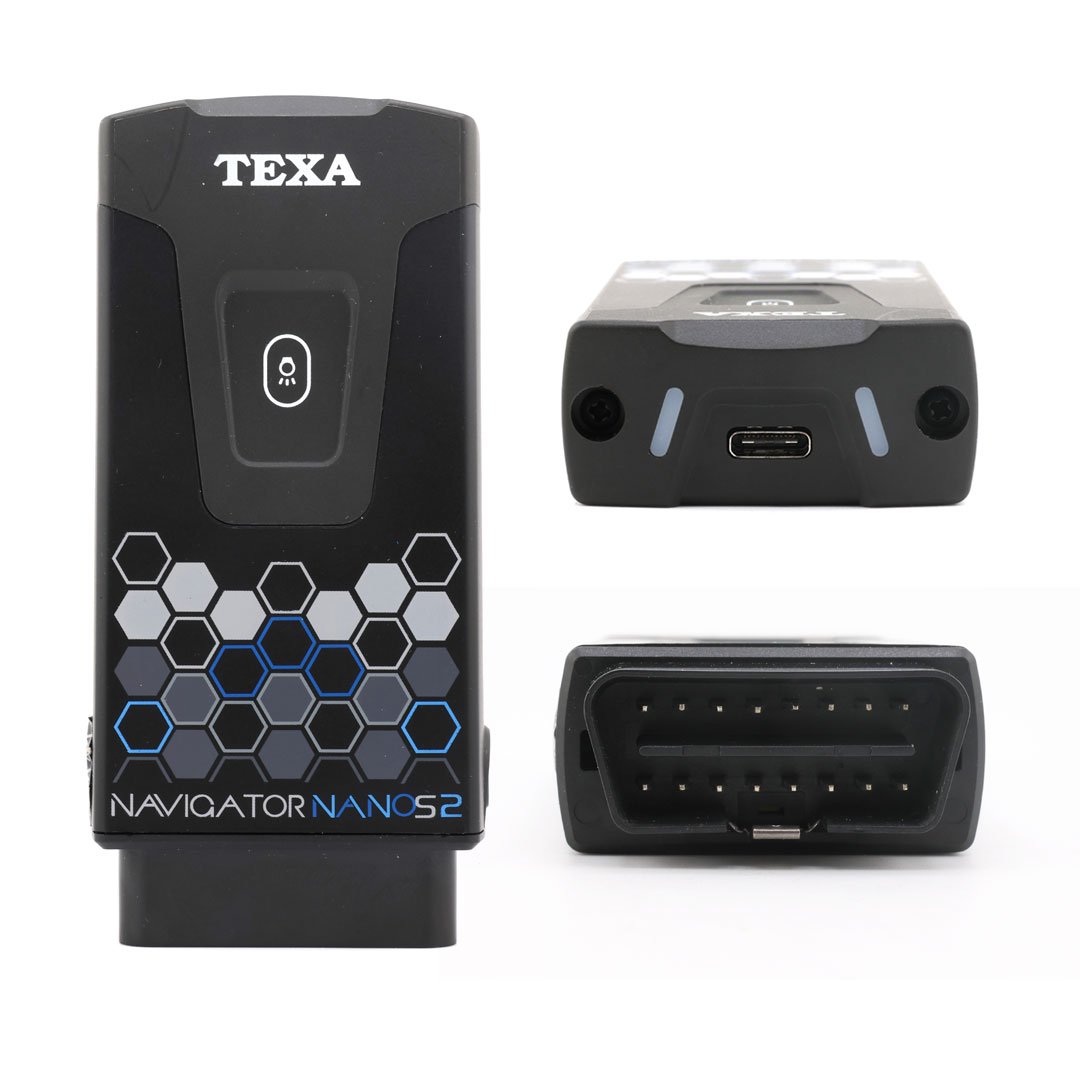

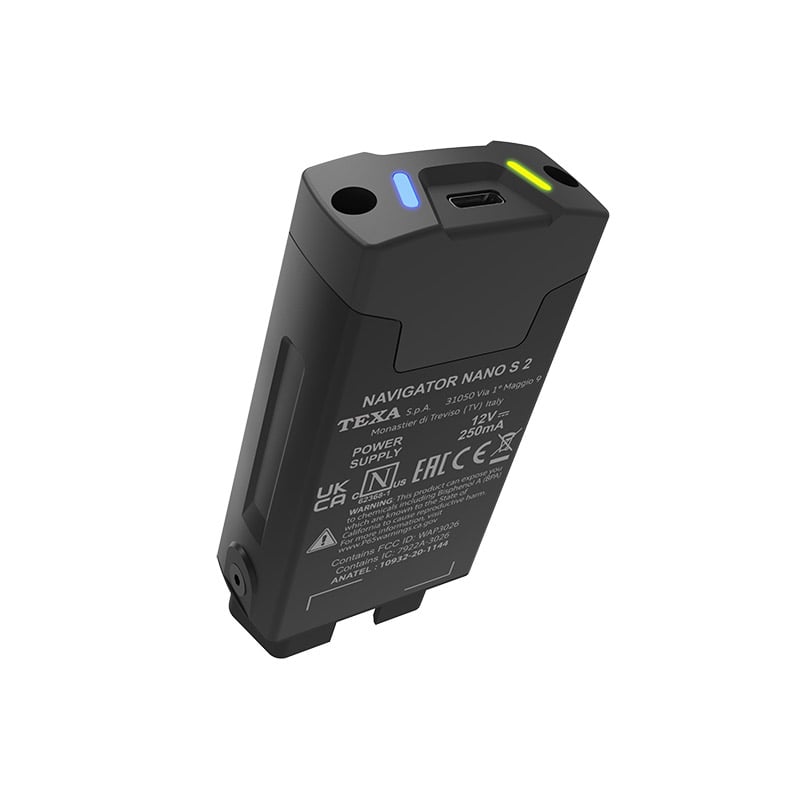

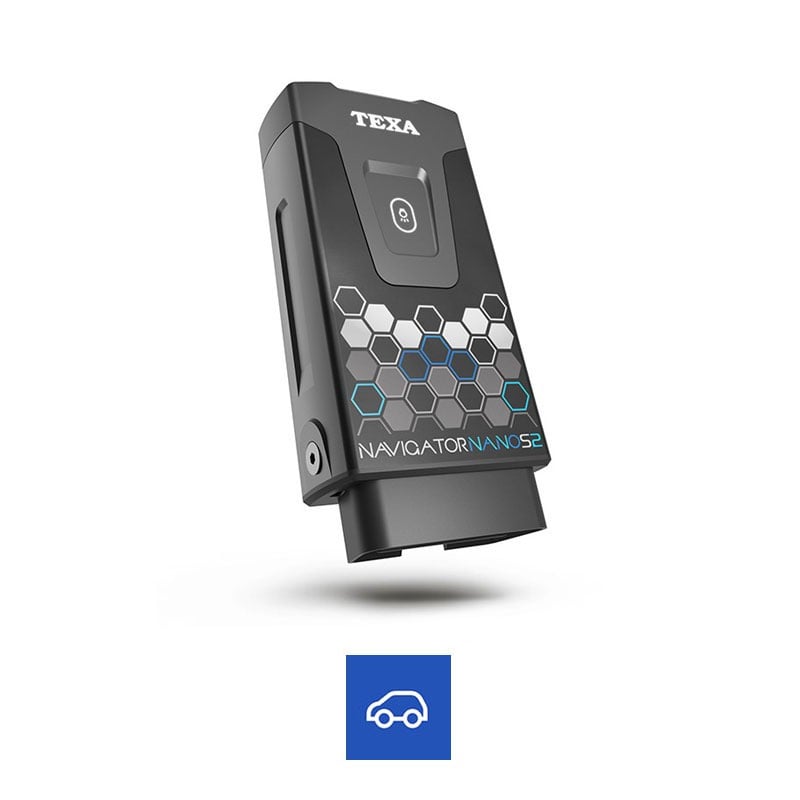

Interface véhicule Texa NAVIGATOR NANO S2

Processeur : CORTEX M7 STM32H735AGI6 jusqu'à 550
MHz, 1 Mo de mémoire FLASH, 564 Ko de RAM
SRAM : 16 MBits organisés en 1024K x 16 bits
eMMC : 8 Go sur un bus 8 bits

Mémoire flash externe : 16 Mbit flash NOR organisé en 1M x 16 bits
Batterie interne :
Lithium polymère, cellule unique
3,7 V 130 mA/h
LP401429-PCM-LD

Batterie du véhicule : gestion du système 12 Vdc
Tension d'alimentation nominale : OBD : 12 V en tension continue

Communication sans fil : Bluetooth 5.0 classe 1
Bande de fréquences de fonctionnement : 2402 … 2480 MHz
Puissance maximale de radiofréquence transmise : 10 dBm

Connexion filaire :

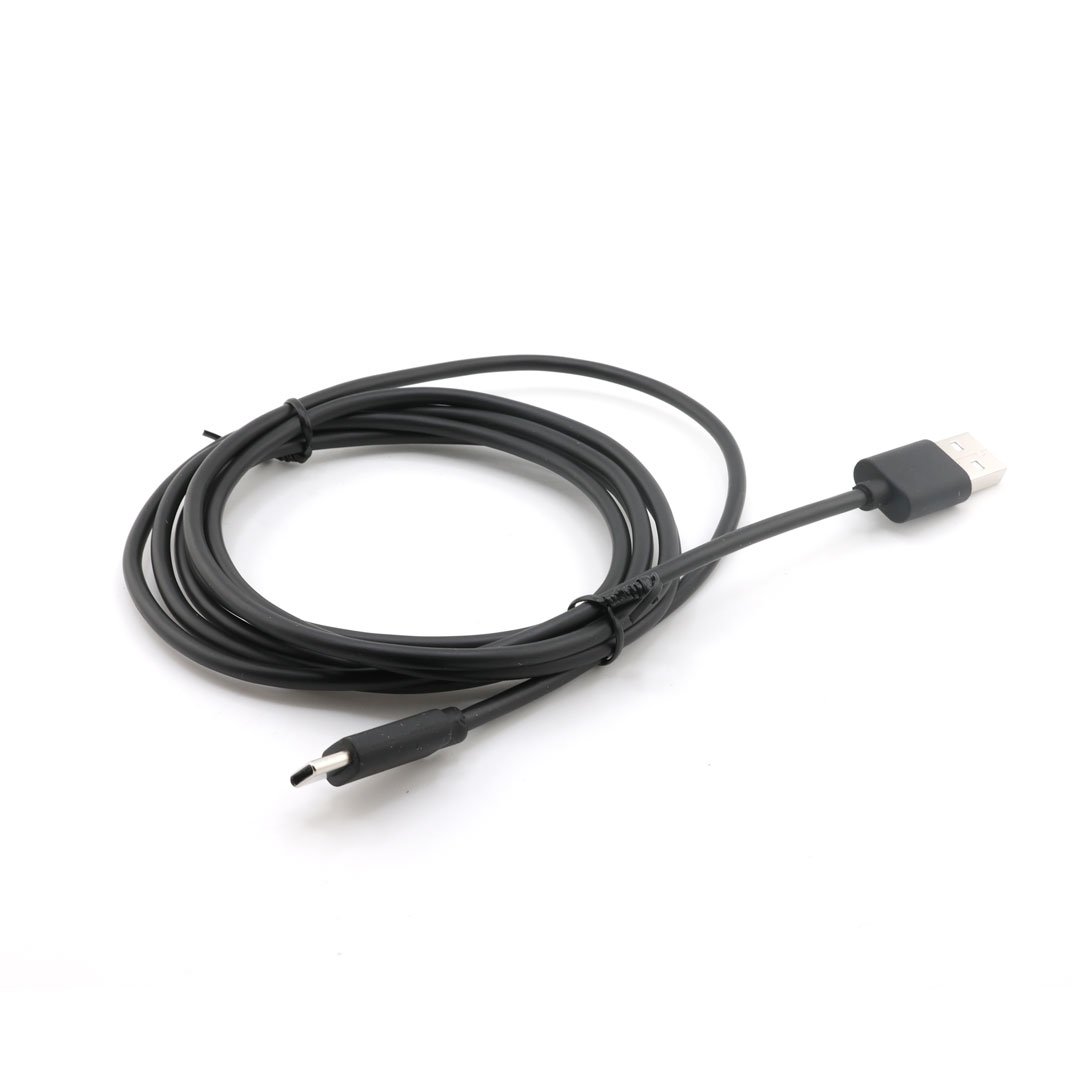

• COM virtuel via USB pleine vitesse
• USB C : 5 V *
Interrupteur électronique : 2 voies, 13 positions indépendantes

Connecteur de diagnostic : OBD
Protocoles pris en charge :
• Codes clignotants
• K, L (avec protection de courant de 60 mA) ISO9141-2, ISO14230
• CAN_FD 11898-2:2016 3 canaux
• CAN ISO 11898-3
• CAN SAE J2411 Fil simple
• SAE J1850 PWM et VPW
• Ethernet DoIP ISO13400-3
Connecteur d'alimentation : OBD

Interface utilisateur :
• LED RVB x4
• Buzzer

Consommation : 12 V tension continue, 250 mA

Température de fonctionnement : 0 °C … 40 °C
Température de stockage : -20 °C … 60 °C
Température de charge de la batterie : 0 °C … 45 °C

Humidité de fonctionnement : 10% … 80% sans condensation

Poids : 72 g
Conditions environnementales :
• Utilisation : interne et externe
• Altitude : < 2000 m
• Fluctuations de tension d'alimentation : ±10 %
• Catégorie de surtension : II
• Degré de pollution : 2
• Humidité relative maximale de 80 % pour des températures allant jusqu'à 31 °C, diminuant linéairement jusqu'à 50 % à 40 °C

Directives :
RED 2014/53/UE
RoHS 2011/65/UE et directive déléguée
2015/863/UE

Règlements :
Règlement sur les équipements radioélectriques 2017 n° 1206
Règlement RoHS 2012 n° 3032

Compatibilité électromagnétique :
ETSI EN 301 489-1
ETSI EN 301 489-17
Systèmes radio : ETSI EN 300 328

Sécurité électrique :
EN 62368-1
EN 62368-3
EN 62311
