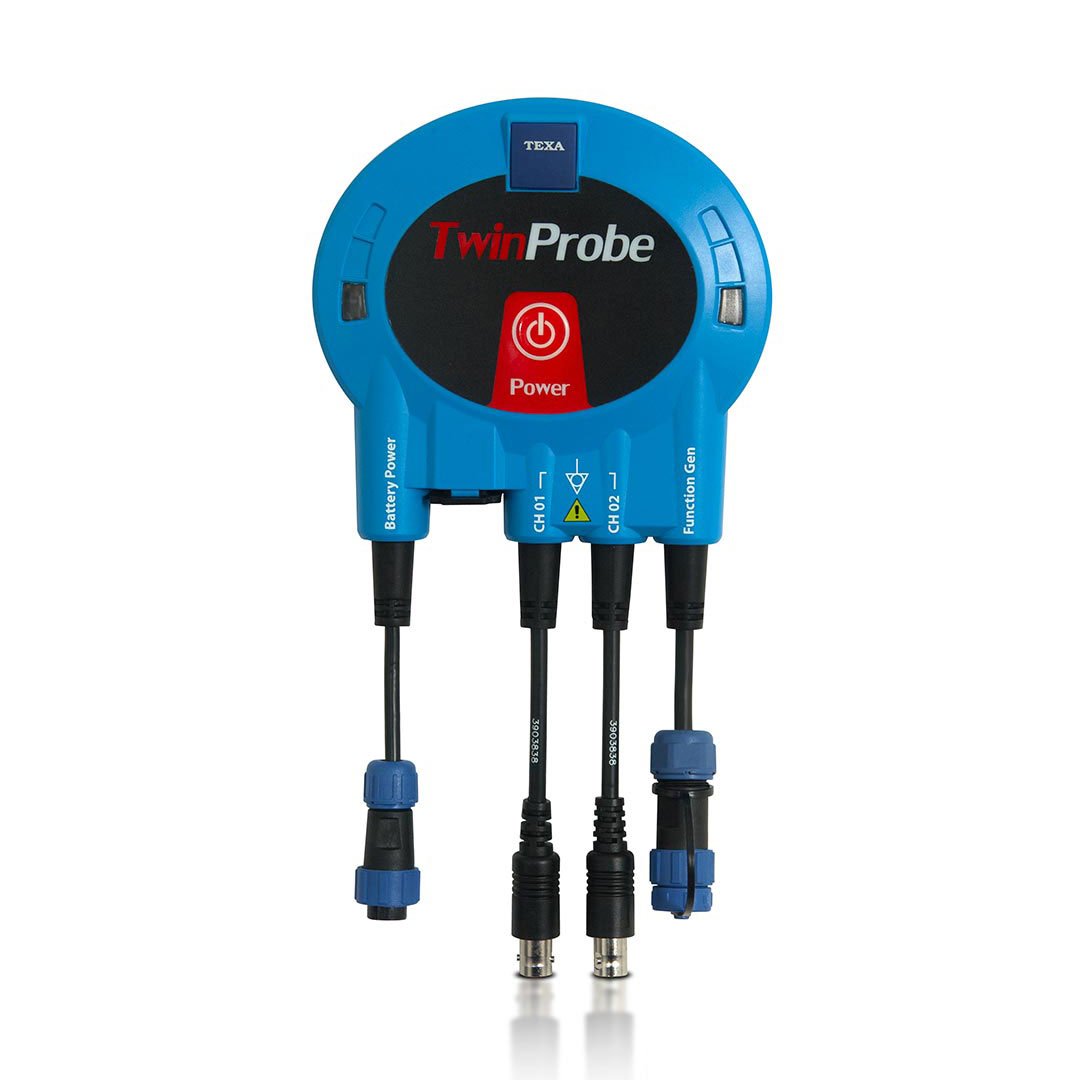

Oscilloscope et générateur de signaux Texa TwinProbe

ALIMENTATION ÉLECTRIQUE
8 V – 35 V CC maximum

CONSOMMATION EN VEILLE
150 mA à 12 V

CONSOMMATION PENDANT LA CHARGE DE LA BATTERIE EN MODE OSCILLOSCOPE ET 2 CANAUX ACTIFS
480 mA à 12 V

DURÉE DE LA BATTERIE INTERNE EN MODE OSCILLOSCOPE ET 2 CANAUX ACTIFS
1h45 environ

ENVIRONNEMENT
Température de fonctionnement : 0 ÷ +45°C
Température de stockage : – 20 °C ÷ 60 °C
Humidité relative de fonctionnement : 10 % – 80 %

DIMENSIONS SANS CÂBLES (AVEC CÂBLES)
125 x 130 x 27 mm (135 x 130 x 27 mm)

POIDS
460 g

OSCILLOSCOPE:

NUMÉROS DE CHAÎNE
2 analogiques (CH01, CH02)

CONNEXION HÔTE

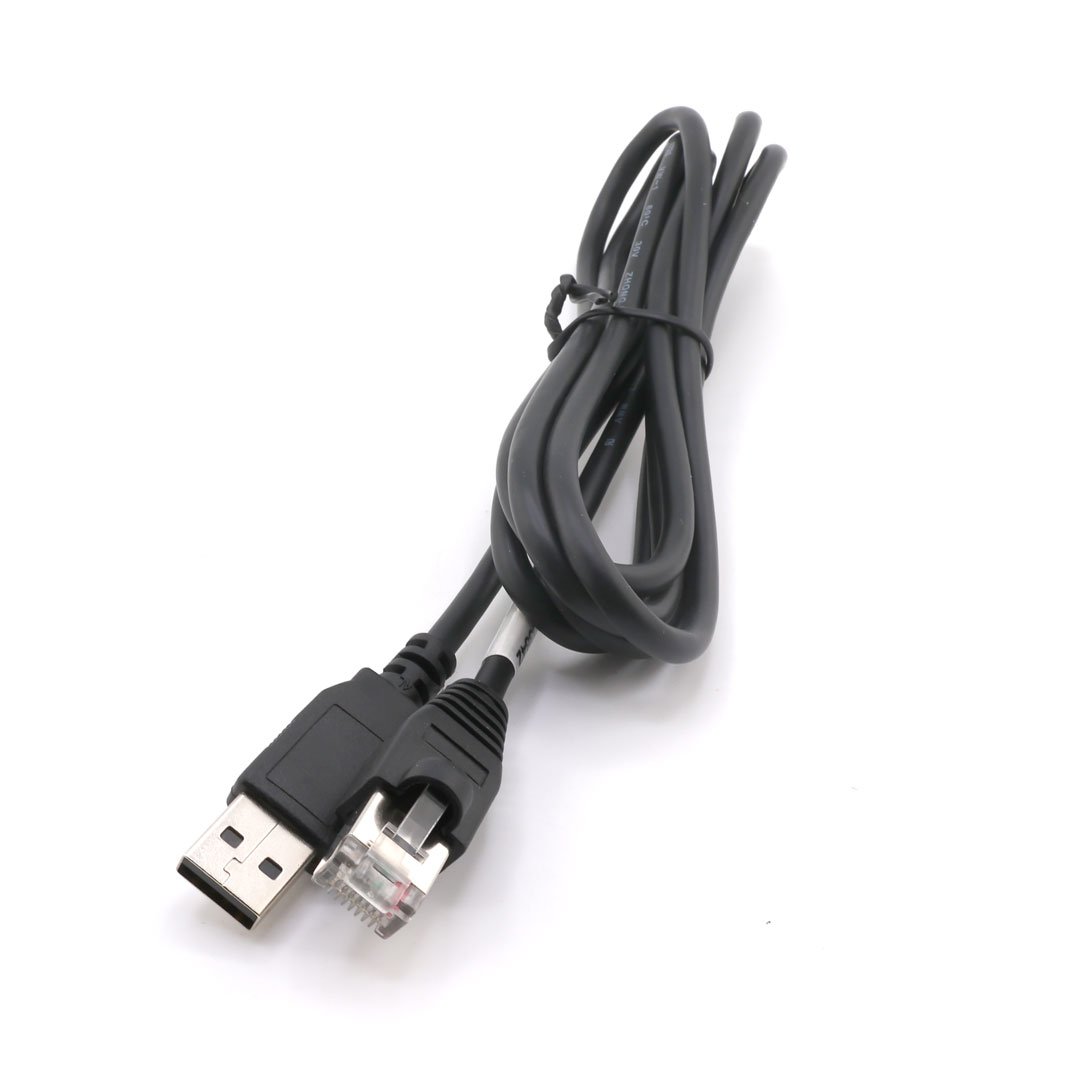

Via USB2, USB1 ou Bluetooth sans fil

DÉCLENCHEMENT
CH01 ou CH02

CONVERSION A/N
2 convertisseurs 10 bits.
40 MS/s avec un canal actif.
20 MS/s pour un canal avec 2 canaux actifs

MODE DE VISUALISATION
Normal, Auto, Prise de vue unique

MODE COMMUN
CA, CC

TENSION D'ENTRÉE MAXIMALE
± 200 V

FONCTIONS SUPPLÉMENTAIRES
Délai de déclenchement, calcul de fréquence, Vmedia, Vmax, Vmin, Période, Échelle de réglage pour pinces ampérométriques

GÉNÉRATEUR DE SIGNAUX :

COMMANDE DE COURANT PWM
Courant continu maximal : 5 A à 12 V
Fréquence PWM maximale : 50 kHz
Tension de fonctionnement : 5÷30 V
Résolution du cycle de service : 1 %
Résolution de fréquence : 0,1 Hz

PWM 5 V
SORTIE continue maximale
courant : 20 mA
Fréquence PWM maximale : 50 kHz
Tension de SORTIE : 0-5 V ± 5 %
Résolution du cycle de service : 1 %
Résolution de fréquence : 0,1 Hz
