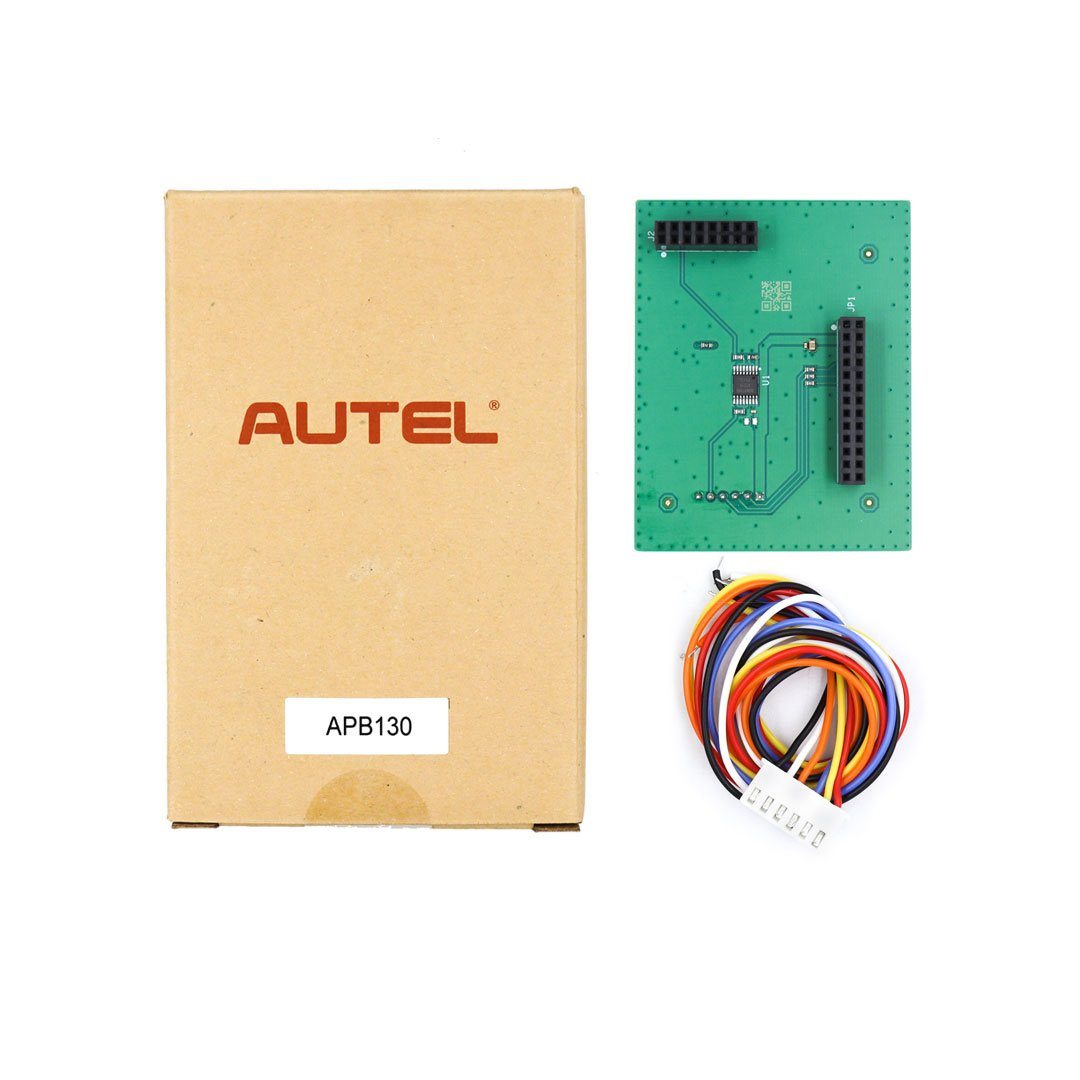

Autel APB130 Добавить ключ Адаптер VW MQB NEC35XX для XP400 PRO

Autel APB130 Добавить ключ Адаптер VW MQB NEC35XX для XP400 PRO

Описание продукта:

Дополнительный адаптер от Autel с номером продукта: MK20309
Этот вес продукта: 60 г

Характеристики:

Производитель : Autel
Состояние : Новое

Чтение данных Immo VW MQB 48 серии NEC35XX

Работа с устройством-программатором ключей Autel XP400 PRO

Поддерживаемые транспортные средства:

Фольксваген:

Артеон 2017-2019
Гольф 2013-2019
Пассат 2015-2019
Поло 2015-2019 гг.
Т-Рок 2018-2019

Ауди:

А1 2019-2019
А3 2021-2019
2 квартал 2017-2019 гг.
3 квартал 2019-2019 гг.

Сиденье:

Арона 2018-2019
Атека 2018-2019
Лбица 2018-2019
Леон 2013-2019 гг.
Таррако 2019-2019
Толедо 2013-2019 гг.

Шкода:

Октавия 2013-2019 гг.
Фабия 2015-2019 гг.
Превосходно 2015-2019 гг.
Кодиак 2017-2019
Камик 2020-2019
Радид 2013-2019

Типы чипов:

D703532 - D70F3525 - D70F3526 - D70F3537 - D70F3529

Примечание. Для использования этой функции вам необходим адаптер Autel XP400PRO и APB130.

-D70F3525-

Шаг 1. Подготовьте адаптер APB130.

Шаг 2: Подключите программатор к адаптеру питания 12 В постоянного тока.

Шаг 3: Внимательно проверьте печатную плату текущего компонента и найдите соответствующую печатную плату на следующем рисунке.

Шаг 4: Найдите положение T1 на рисунке и выполните поднятие штифта (после поднятия штифта необходимо подключить линию FVDD к поднятому штифту) или найдите положение T2 на рисунке, где необходимо обрезать трос, и выполните обрезание тросика.

Шаг 5: Подключите программатор и адаптер APB130, как показано на рисунке, и считайте данные.

-D70F3526-

Шаг 1. Подготовьте адаптер APB130.

Шаг 2: Подключите программатор к адаптеру питания 12 В постоянного тока.

Шаг 3: Внимательно проверьте печатную плату текущего компонента и найдите соответствующую печатную плату на следующем рисунке.

Шаг 4: Найдите положение T1 на рисунке и выполните поднятие штифта (после поднятия штифта необходимо подключить линию FVDD к поднятому штифту) или найдите положение T2 на рисунке, где необходимо обрезать трос, и выполните обрезание тросика.

Шаг 5: Подключите программатор и адаптер APB130, как показано на рисунке, и считайте данные.

-D70F3529-

Шаг 1. Подготовьте адаптер APB130.

Шаг 2: Подключите программатор к адаптеру питания 12 В постоянного тока.

Шаг 3: Внимательно проверьте печатную плату текущего компонента и найдите соответствующую печатную плату на следующем рисунке.

Шаг 4: Найдите положение T1 на рисунке и выполните поднятие штифта (после поднятия штифта необходимо подключить линию FVDD к поднятому штифту) или найдите положение T2 на рисунке, где необходимо обрезать трос, и выполните обрезание тросика.

Шаг 5: Подключите программатор и адаптер APB130, как показано на рисунке, и считайте данные.

-D70F3532-

Шаг 1. Подготовьте адаптер APB130.

Шаг 2: Подключите программатор к адаптеру питания 12 В постоянного тока. Шаг 3: Внимательно проверьте печатную плату текущего компонента и найдите соответствующую печатную плату на следующем рисунке.

Шаг 4: Найдите позицию Т3 на рисунке и выполните короткое замыкание.

Шаг 5: Подключите программатор и адаптер APB130, как показано на рисунке, и считайте данные.

-D70F3537-

Шаг 1. Подготовьте адаптер APB130.

Шаг 2: Подключите программатор к адаптеру питания 12 В постоянного тока.

Шаг 3: Внимательно проверьте печатную плату текущего компонента и найдите соответствующую печатную плату на следующем рисунке.

Шаг 4: Найдите на рисунке позицию Т2, где необходимо обрезать линию, и выполните обрезку линии.

Шаг 5: Подключите программатор и адаптер APB130, как показано на рисунке, и считайте данные.
