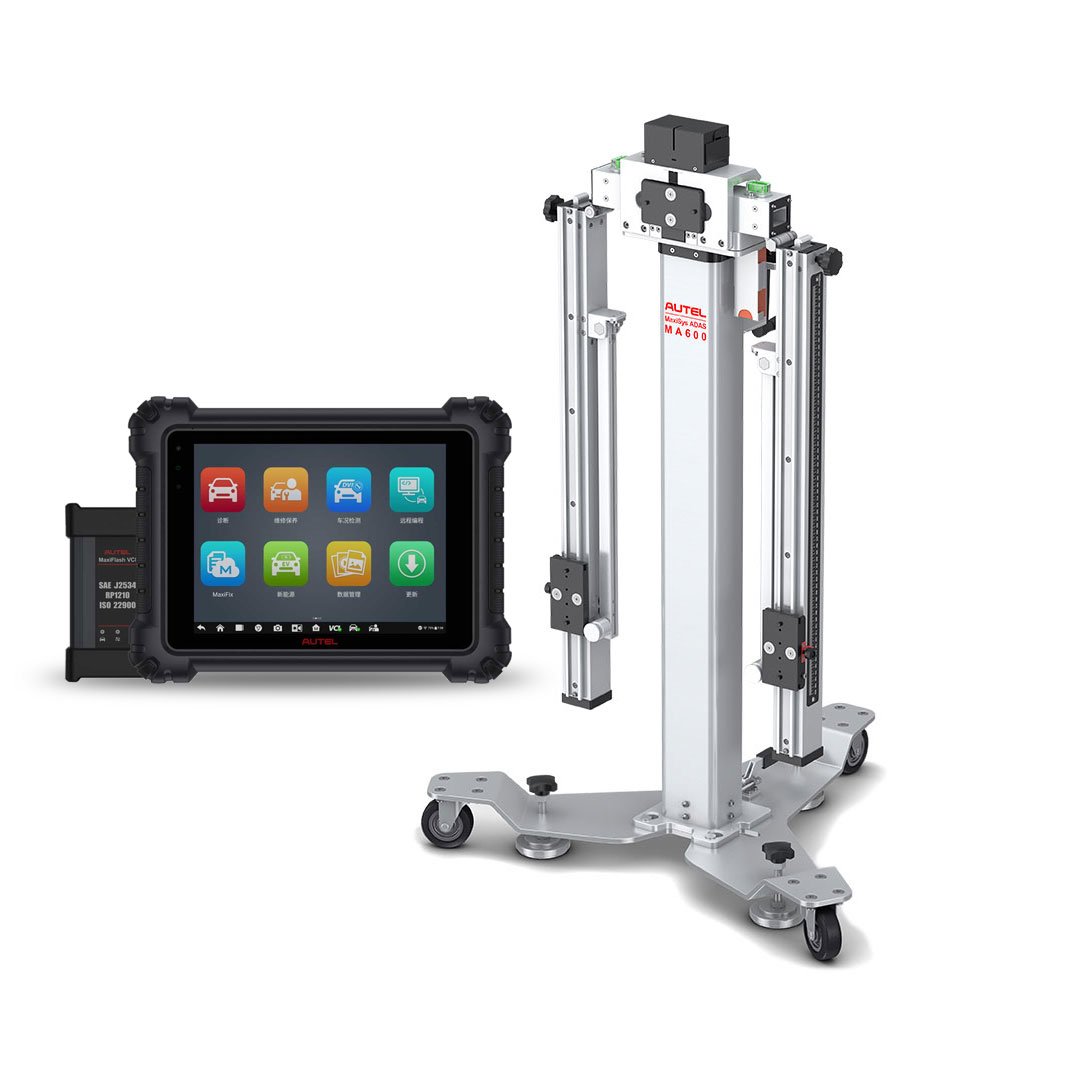

MaxiSys ADAS — Запчасти и аксессуары MA600

MA600 обеспечивает точные процедуры калибровки для систем на базе камер, а аксессуары и увеличенные шаблоны AVM можно приобрести отдельно. Новая пошаговая обучающая графика и процесс лазерного нивелирования по тонким линиям обеспечивают более быструю и эффективную процедуру центрирования автомобиля и приведения его в квадрат к калибровочной раме. Это MaxiSYS MA600 нового поколения: более интеллектуальное обслуживание стало проще.

Адаптивный круиз-контроль (ACC)

Отражатель Устанавливает калибровочный радар для автомобилей VW, Porsche, BMW, Nissan, Infiniti, Hyundai и KIA.	Калибровочная пластина радара Калибрует радар для автомобилей Volkswagen путем прикрепления к калибровочной рамке.
Калибровочная пластина радара Калибрует радар Continental для автомобилей Nissan и Infiniti, прикрепляя его к выдвижной пластине на калибровочной раме.

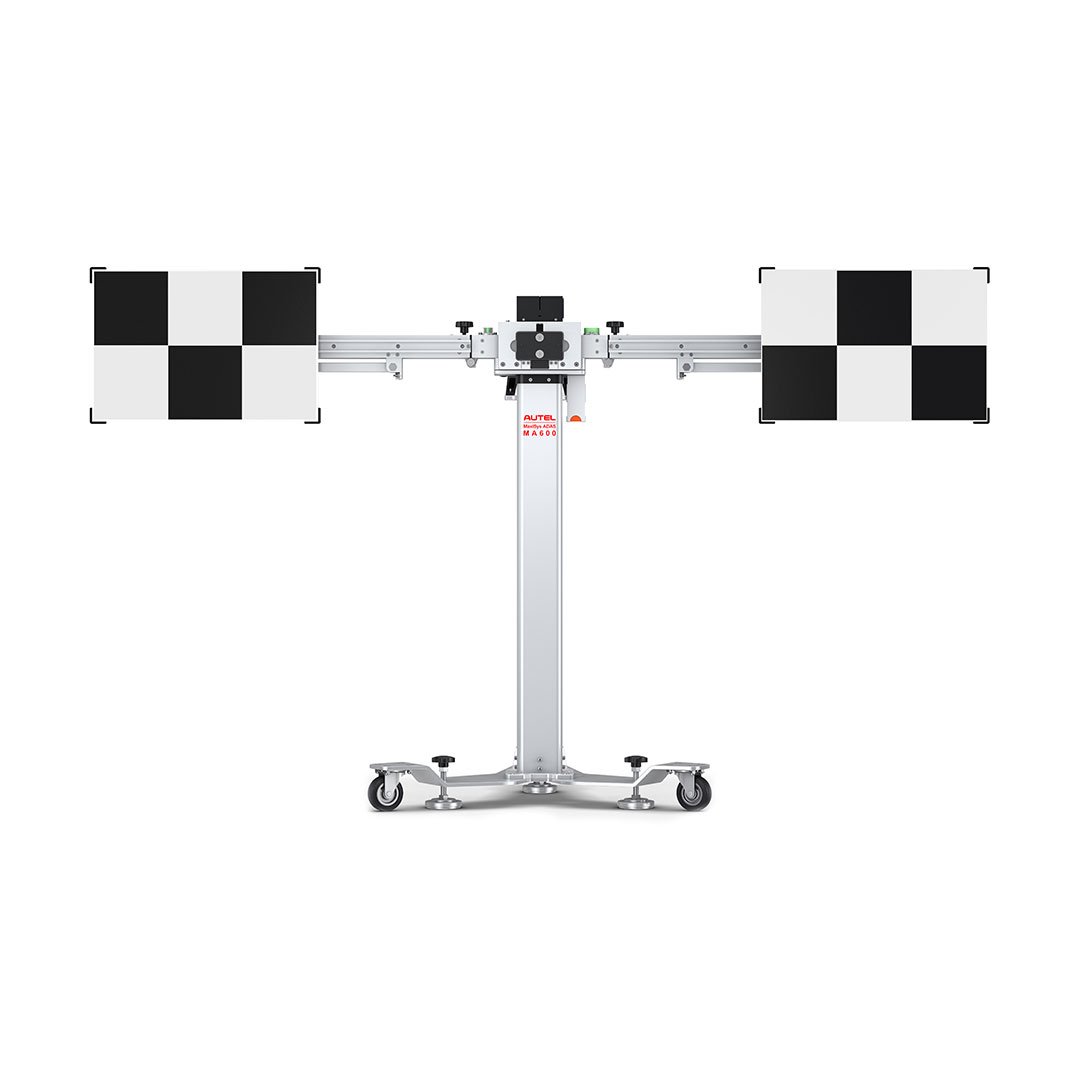

Предупреждение о выходе из полосы движения (LDW)

Ночное видение (Невада)

Круговой мониторинг (AVM)

АМЕРИКАНСКИЙ
GM / CHEVY / CADILLAC / BUICK / JEEP / CHRYSLER / DODGE / FORD / LINCOLN

АЗИАТСКИЙ
NISSAN / ACURA / HONDA / TOYOTA / LEXUS / INFINITI / KIA / MAZDA / HYUNDAI / SUBARU

ЕВРОПЕЙСКИЙ
BENZ / PORSCHE / AUDI / VW / BMW / MINI / FIAT / VOLVO / JAGUAR / MASERATI

Обнаружение слепых зон (BSD)

Предупреждение о столкновении сзади (RCW)

Вспомогательные инструменты

Программное обеспечение MaxiSys ADAS

Программное обеспечение для точной калибровки MaxiSys ADAS

Основываясь на мощной платформе MaxiSys, Autel представляет MaxiSys ADAS с оригинальными полными диагностическими функциями и комплексной калибровкой ADAS. В сочетании с руководством по обслуживанию процедуры представлены графическими инструкциями. Планшет MaxiSys имеет наилучший диагностический охват на уровне оригинального оборудования и предлагает комплексные решения ADAS и диагностики для более эффективного ремонта и калибровки.

Пакеты калибровочных рамок заказывайте отдельно.

• Что такое АДАС?

  Усовершенствованная система помощи водителю (ADAS) использует камеры обработки изображений, радар, датчики освещения и измерения дальности, а также другие датчики для мониторинга окружения автомобиля и обнаружения потенциально опасных ситуаций. Цель: повысить безопасность за счет расширенной ситуационной осведомленности и снизить вероятность столкновений.

  Датчики, используемые в ADAS, включают камеры, радары, лазеры и ультразвук. Они могут обнаруживать свет, тепло, давление и другие переменные, используемые для мониторинга состояния транспортного средства. Обычно они располагаются в переднем и заднем бамперах, боковых зеркалах, кабине автомобиля и лобовых стеклах.

• Каковы применения ADAS?

  ADAS обычно включает в себя канал сообщений о дорожном движении (TMC), интеллектуальную адаптацию скорости (ISA), автомобильные системы связи и другие системы помощи водителю. Конкретные системы следующие:

  • Кабина автомобиля:

  1) Система предупреждения о выходе из полосы движения

  2) Система помощи при удержании полосы движения

  3) Распознавание дорожных знаков/сигналов

  4) Система ночного видения

  5) Монитор состояния драйвера

  6) Предупреждение об электромобиле

  7) Контроль спуска с холма

  • Передний:

  1) Система помощи при парковке

  2) Адаптивная передняя система/система освещения

  3) Адаптивный круиз-контроль

  4) Обнаружение пешеходов

  5) Аварийный тормоз

  • Задний:

  1) Обратное изображение

  2) Система помощи при парковке

  3) Предупреждение о столкновении сзади

  • Сторона:

  1) Объемный обзор

  2) Обнаружение слепых зон

• Когда использовать ADAS?

  В обычных условиях после ремонта в случае аварии необходимо выполнить калибровку соответствующих вспомогательных систем. При разборке или переустановке компонентов мониторинга, таких как камеры, радары и датчики, замене ЭБУ автомобиля или изменении высоты автомобиля, необходимо откалибровать вспомогательные и другие системы.

  Например: калибровку ACC необходимо выполнить в следующих случаях.

  1. Отремонтируйте или замените блок управления радарным датчиком адаптивного круиз-контроля (ACC).

  2. Угол отклонения радарного датчика АСС за пределы нормального диапазона.

  3. Отрегулируйте положение радарного датчика АСС на кузове автомобиля.

  4. Отремонтировать или заменить бампер или решетку радиатора.

  5. Отрегулируйте шасси.

• Как использовать MaxiSys ADAS?

  Выполните следующие шаги перед настройкой набора инструментов для калибровки.

  ? Припаркуйте автомобиль на плоской и ровной поверхности так, чтобы его передние колеса были направлены прямо, и убедитесь, что на нем нет посторонних предметов.

  перед автомобилем.

  ? Уровень охлаждающей жидкости и моторного масла в автомобиле должен быть на рекомендованном уровне, а бензобак – полным. Транспортное средство должно

  не перевозить никакой нагрузки (пассажиров или груза).

  ? Подсоедините VCI к автомобилю и подключите диагностический прибор к автомобилю (при подключении через кабель, пожалуйста,

  пропустить кабель через окно).

  ? Закройте двери автомобиля.

  ? Отрегулируйте давление в шинах до рекомендованного значения.

  ? Меры по подготовке различаются в зависимости от автомобиля и системы. Пожалуйста, следуйте инструкциям на MaxiSys ADAS.

  планшет, чтобы обеспечить точную калибровку.

• Что такое камера переднего вида ADAS?

  Камера переднего обзора фиксирует то, что находится перед автомобилем. Он используется в ряде систем ADAS, включая системы предупреждения о выезде с полосы движения (LDW), систему помощи при удержании полосы движения (LKA) и системы распознавания дорожных знаков/сигналов (TSR), часто в сочетании с другими датчиками, камерами или сенсорными системами для предоставления входных данных. .

• Что такое камера ADAS 360°?

  Система камер кругового обзора или системы кругового обзора использует несколько изображений с камер для создания одного вида сверху вниз (с высоты птичьего полета) на 360° вокруг автомобиля. Эта система используется как в пассивных (отображаемые инструкции), так и в активных (автономных) системах помощи при парковке автомобиля.

• Что такое радарный датчик ADAS?

  Радарные датчики ADAS обнаруживают неподвижные и движущиеся объекты на разных расстояниях по периметру автомобиля. В различных системах ADAS используются разные типы и частоты радаров. Радар сверхмалого радиуса действия (USRR) и радар ближнего действия (SRR) предоставляют данные для обнаружения слепых зон (BSD) и системы помощи при смене полосы движения (LCA), в то время как системы, включая адаптивный круиз-контроль (ACC), используют радар большего радиуса действия.

• Как я могу получить программное обеспечение ADAS?

  Чтобы получить ценное программное обеспечение для калибровки ADAS, вы можете приобрести планшет MaxiSys ADAS или приобрести обновление программного обеспечения для калибровки ADAS для существующего планшета MaxiSys.

• Каковы технологические инструменты ADAS и где они находятся в моем автомобиле?

  Камеры, датчики, ультразвук, радар и лидар — это некоторые из систем, используемых для сбора данных о среде вождения, включая положение движущихся или статических транспортных средств, местоположение пешеходов, дорожные знаки, обнаружение полосы движения и перекрестков, дорогу (повороты) и условия вождения (плохие условия). видимость или вождение в вечернее время), используйте эту информацию, чтобы дать указание транспортному средству предпринять заранее определенные действия. Камеры, датчики и сенсорные системы обычно располагаются в переднем и заднем бамперах, лобовом стекле, передней решетке, а также в боковых зеркалах и зеркалах заднего вида.

• Что делать, если моя машина не находится в горизонтальном положении?

  Процедуры калибровки ADAS следует выполнять на ровном полу. Если для выравнивания используется подъемник, калибровочное программное обеспечение Autel может предоставить информацию о регулировке, и калибровочную раму можно легко поднять или опустить, чтобы выровнять ее с транспортным средством.

• Какие области поддерживает Autel MaxiSys ADAS?

  MaxiSys ADAS в настоящее время поддерживает калибровку для большинства современных автомобилей с поддержкой ADAS на рынках США, Азии и Европы.

• Какие требования к калибровочному цеху?

  1. Выполняйте процедуры калибровки в помещении без каких-либо препятствий.

  2. Отсутствие внешних источников света, которые могли бы отбрасывать неровные тени на поверхность.

  3.Некоторые процедуры требуют настройки яркого фонового освещения.

• Какие требования к калибровочной поверхности?

  Припаркуйте автомобиль на плоской и ровной поверхности так, чтобы его передние колеса были направлены прямо, и убедитесь, что вокруг автомобиля есть место (как правило, в пределах трех метров или десяти футов от передней части автомобиля не должно быть никаких предметов).

• Почему MaxiSys ADAS является комплексным решением?

  Основываясь на мощной платформе MaxiSys, Autel представляет MaxiSys ADAS. MaxiSys ADAS не только обеспечивает исходную полную диагностическую функциональность, но также предлагает комплексную и точную калибровку ADAS.

  В сочетании с максимально возможным диагностическим охватом на уровне оригинального оборудования планшет MaxiSys значительно расширил возможности наших исходных инструментов и предлагает комплексные ADAS и диагностические решения для более разумного ремонта и калибровки.

  А: Комплексная функциональность

  1. MaxiSys ADAS предлагает все услуги по диагностике и техническому обслуживанию инструмента MaxiSys.

  2. Модуль ADAS MaxiSys ADAS охватывает многие марки автомобилей, включая Benz, BMW, Audi, VW,

  Porsche, Infiniti, Lexus, GM, Ford, Volvo, Toyota, Nissan, Honda, Hyundai и Kia.

  3. MaxiSys ADAS поддерживает калибровку нескольких систем помощи водителю, включая Adaptive Cruise.

  Контроль (ACC), система ночного видения (NVS), предупреждение о выходе из полосы движения (LDW), обнаружение слепых зон (BSD),

  Мониторинг кругового обзора (AVM), предупреждение о столкновении сзади (RCW) и проекционные дисплеи (HUD).

  4. MaxiSys ADAS предоставляет графические иллюстрации и пошаговые инструкции.

  5. MaxiSys ADAS предоставляет демонстрационные материалы, помогающие технику выполнить калибровку.

  Б: Полные инструменты

  Хотя процедуры калибровки различаются в зависимости от марки, а инструменты различаются в зависимости от системы помощи водителю, набор инструментов калибровки MaxiSys ADAS может обеспечить гибкую установку и точную калибровку для широкого спектра марок автомобилей и систем.

  1. Набор инструментов для калибровки обеспечивает гибкую сборку для различных систем помощи водителю и моделей автомобилей.

  2. Калибровочная рама оснащена выдвижной доской для легкого перемещения и позиционирования.

  3. Набор инструментов обеспечивает калибровку с точностью до миллиметра благодаря точным отметкам на линейках и

  лазерное позиционирование.

• Какие действия автомобиля требуют диагностики системы ADAS или калибровки датчика ADAS?

  Замена датчика/Аварийный ремонт/Регулировка углов установки колес/Замена лобового стекла/Диагностический сервис

• Как проще всего проверить автомобиль и убедиться, какие модули ADAS активны?

  Во время процедуры предварительного сканирования программное обеспечение MaxiSys сканирует все модули во всех системах и выводит список на одном экране, а затем отображает визуальные значки ADAS рядом с активными модулями ADAS. Это показывает техническим специалистам, какие системы ADAS активны, и помогает подготовить более подробный план ремонта, который включает необходимые процедуры калибровки ADAS после завершения ремонта.

• Как узнать, прошла ли повторная калибровка ADAS успешно?

  Техник может просмотреть результаты сканирования после калибровки, чтобы убедиться, что код неисправности модуля удален. Калибровка модуля ADAS не будет завершена, если шаги калибровки не были выполнены правильно.

• Каковы различные типы калибровок ADAS и зависят ли они от конкретной марки?

  В зависимости от типа транспортного средства для калибровки датчиков ADAS на модулях автомобиля требуется процедура стационарной или динамической калибровки (в некоторых типах транспортных средств требуются оба).

  • Стационарные калибровки выполняются в условиях цеха и требуют использования мишеней или шаблонов для завершения.

  • Динамическая калибровка требует, чтобы автомобиль в течение определенного времени ездил по дорогам с ухоженной дорожной разметкой.

• Каковы требования к условиям цеха для процедур калибровки?

  • Плоская и ровная поверхность с достаточным пространством вокруг автомобиля для выполнения процедур калибровки. (как правило, в зоне калибровки размером 15 на 30 футов не должно быть объектов)

  • Выполняйте процедуры калибровки в помещении без каких-либо препятствий.

  • Отсутствие внешних источников света, отбрасывающих неравномерные тени на поверхность.

  • Некоторые процедуры требуют настройки яркого фонового освещения.

• Какая подготовка автомобиля требуется перед выполнением процедур калибровки?

  • Уровень охлаждающей жидкости и моторного масла автомобиля должен быть на рекомендованном уровне, а бензобак должен быть полным.

  • Автомобиль не должен перевозить какую-либо нагрузку (пассажиров или груз).

  • Отрегулируйте давление в шинах до рекомендованного значения.

  • Подключите беспроводной VCI к DLC автомобиля.

  • Убедитесь, что MaxiSys сопряжен с VCI, затем обязательно закройте все двери автомобиля.

  • Установите связь между диагностическим прибором и автомобилем.

  • Следуйте инструкциям программного обеспечения MaxiSys ADAS, чтобы обеспечить точную калибровку. Меры подготовки различаются в зависимости от автомобиля и системы.

• Как узнать, какие шаблоны и процедуры калибровки использовать?

  Программное обеспечение Autel MaxiSys ADAS Calibration Application предоставляет графические пошаговые инструкции, относящиеся к конкретной модели автомобиля, для подтверждения использования правильных шаблонов во время правильных процедур калибровки. Ваше программное обеспечение MaxiSys подтверждает правильность этой информации на основе информации об автомобиле, подтвержденной функцией AutoSCAN, чтобы определить, какие активные модули ADAS в любой системе автомобиля могут нуждаться в завершении процедуры калибровки.

• Предоставляет ли планшет MSADAS другие функции сканера, кроме калибровки ADAS?

  а. Да, MSADAS предоставляет все те же услуги по диагностике и техническому обслуживанию, что и MS908SP, включая сканирование до и после.

• Нужен ли мне новый сканирующий прибор для калибровки ADAS, если у меня уже есть MS908/MS908P/MS908S/MS908SP/MS908E?

  а. Вы можете приобрести ОБНОВЛЕНИЕ ADAS, чтобы добавить возможности ADAS к существующему инструменту сканирования Autel MaxiSys.

  б. Если у вас нет сканера Autel, вам следует приобрести пакет сканера MSADAS по оптимальной цене.

• Могу ли я приобрести только обновление приложения ADAS без калибровочной рамки для выполнения процедур калибровки ADAS?

  а. Нет, приложению MaxiSys ADAS требуется код (сканирование QR-кода) из калибровочной рамки для активации программного обеспечения.

  Дополнительную информацию см. в разделе «Группировка кадров ADAS» на странице «СКАЧАТЬ».

• Если я захочу позже добавить отдельные цели или инструменты калибровки, доступны ли они для покупки?

  а. Да, специальные приспособления, существующие мишени и новые мишени для покрытия транспортных средств доступны для индивидуальной покупки.

• Какой комплект калибровки ADAS мне следует приобрести в зависимости от того, какие системы автомобиля меня интересуют?

  а. LDW, LKA, ACC (только вперед) — вам понадобится комплект LDW (ADS-LDWPACKAGE)

  б. AVM, RCW, RCA (обзор вокруг / обзор на 360 градусов / вид сзади) — вам нужен полный комплект (ADS-ADASCOMPLETE)

  в. Ночное видение, радар (включая слепую зону и т. д.) — также в полном комплекте (ADS-ADASCOMPLETE)

  *можно добавить в комплект LDW в качестве дополнительных аксессуаров.

• Нужен ли мне кто-то, кто соберет и/или настроит калибровочную рамку?

  а. Нет, полная сборка — простой процесс, занимающий 20–25 минут. В комплект поставки входят графическая инструкция и стандартные винты.

• Необходимы ли варианты обучения для работы над калибровками ADAS?

  а. Нет, программное обеспечение MSADAS содержит пошаговые иллюстрированные инструкции по размещению калибровочной рамки и мишеней.

  б. Если клиент запрашивает общее обучение ADAS, I-CAR, CTI и AutoTech проводят занятия ADAS с использованием инструмента Autel.

• Сколько страховые компании платят за калибровку?

  а. Страховые компании обычно платят от 200 до 300 долларов за каждую калибровку ADAS.

  б. Приложение ADAS также предоставляет функции Pre- и Post-SCAN, за которые страховые компании платят 100–150 долларов.

• Помимо свободной площади размером 30 x 15 футов, каковы еще требования к рабочему цеху для выполнения калибровки ADAS?

  а. Никаких препятствий и двухстоечных лифтов. Отсек для выравнивания будет работать, если имеется ок. 9 1/2 дюйма между рамой и подъемником

  б. Ровный пол в отсеке или уровень лифта составляет 3 фута или ниже.

  в. Никаких «шахматок» и других геометрических узоров на стенах и полу.

  д. Возможность закрыть дверь отсека и/или заблокировать внешние источники света, отбрасывающие неравномерные тени на поверхность.

• Каковы различные типы калибровок ADAS и зависят ли они от конкретной марки?

  В зависимости от типа транспортного средства для калибровки датчиков ADAS на модулях автомобиля требуется процедура стационарной или динамической калибровки (в некоторых типах транспортных средств требуются обе процедуры).

  • Стационарные калибровки выполняются в условиях цеха и требуют использования мишеней или шаблонов для завершения.

  • Динамическая калибровка требует, чтобы автомобиль в течение определенного времени ездил по дорогам с хорошо сохранившейся дорожной разметкой.

• Могу ли я активировать несколько приложений ADAS инструмента из одной калибровочной рамки?

  а. Нет, «связывание» активации уникально для одного прикладного инструмента ADAS из калибровочной рамки Autel ADAS.

  б. Вы можете использовать «активированный» прикладной инструмент ADAS с любой калибровочной рамкой Autel ADAS.

  Дополнительную информацию см. в разделе «Группировка кадров ADAS» на странице «СКАЧАТЬ».

• Предоставляет ли планшет MSADAS другие функции сканера помимо калибровки ADAS?

  а. Да, планшет Autel MaxiSYS ADAS включает в себя все функции диагностики и обслуживания, как и Autel MaxiSYS MS908SP, включая отчеты до и после сканирования и интерфейс программирования J-2534.

• Могу ли я активировать несколько планшетов с поддержкой ADAS с помощью одной калибровочной рамки?

  а. Да, вы можете добавить в калибровочную рамку несколько планшетов с поддержкой ADAS. Однако на каждом планшете можно активировать только один тип калибровочной рамки. Обязательно выберите правильную калибровочную рамку, поскольку этот выбор нельзя отменить, а две версии программного обеспечения ADAS не могут находиться на одном планшете.

• Могу ли я приобрести только ADASUPGRADE без калибровочной рамки для выполнения процедур калибровки ADAS?

  а. Да, однако большая часть транспортных средств требует статической калибровки, при которой специальное оборудование размещается вокруг транспортных средств в определенных местах. Помните, что инструмент спросит, какой тип калибровочной рамки вы используете, когда вы добавляете программное обеспечение ADAS. Если у вас еще нет калибровочной рамки, выберите вариант, который вы, скорее всего, получите.

• Каковы различные типы калибровки ADAS и зависят ли они от конкретной марки?

  а. Существует два типа калибровки ADAS: СТАТИЧЕСКАЯ и ДИНАМИЧЕСКАЯ. Тип необходимой калибровки определяется производителем транспортного средства.

  • СТАТИЧЕСКИЕ КАЛИБРОВКИ выполняются в сервисном отсеке с использованием целевых показателей и шаблонов, специфичных для транспортного средства. Статическая калибровка требует контролируемых условий, таких как яркое равномерное освещение, ровный пол, отсутствие помех позади мишеней и т. д.
  • ДИНАМИЧЕСКИЕ КАЛИБРОВКИ выполняются во время вождения автомобиля в очень специфических условиях, определяемых производителем автомобиля. К этим условиям относятся калибровка в течение дня, четко видимая разметка полосы движения, ясные погодные условия, определенная скорость движения, ровные дороги с минимальными холмами и поворотами, минимальное движение транспорта и т. д.

• Какие действия автомобиля требуют диагностики системы ADAS или калибровки датчика ADAS?

  а. Замена датчика или камеры ADAS, ремонт при столкновении, выравнивание четырех колес, изменение дорожного просвета (в пределах спецификаций производителя автомобиля), замена лобового стекла, некоторые механические ремонты, требующие снятия крышек бампера, решетки и т. д., диагностические услуги, связанные с ADAS, датчик ADAS или камера снята и переустановлена, или изменен размер шин (в соответствии со спецификациями производителя автомобиля).

• Как проще всего проверить автомобиль, чтобы убедиться, какой модуль ADAS активен?

  а. Выполнение предварительного сканирования с помощью вашего Autel MaxiSYS предоставит список всех модулей, которые в настоящее время обмениваются данными с сетью передачи данных автомобиля. Значок ADAS будет отображаться рядом с модулем с функциями ADAS.

• Калибровочная рамка требует сборки?

  а. Да, сборка каркаса – простой процесс, занимающий 20–25 минут. В комплект входят иллюстрированные инструкции, крепеж и необходимые ключи. У нас также есть видео по сборке на сайте www.maxisysadas.com.

• Как узнать, какие шаблоны и процедуры калибровки использовать?

  а. Программное обеспечение Autel MaxiSYS ADAS отображает иллюстрированные пошаговые инструкции по калибровке конкретного автомобиля, которые включают список всех необходимых мишеней, шаблонов и аксессуаров, необходимых для завершения калибровки.

• Какая подготовка автомобиля требуется перед выполнением процедур калибровки?

  а. Программное обеспечение Autel MaxiSYS ADAS предоставит подробный список инструкций по подготовке к калибровке, специфичных для производителя транспортного средства. Требования к подготовке зависят от марки автомобиля. Некоторые общие требования к калибровке включают в себя:

  • Автомобиль должен быть припаркован на ровной, ровной поверхности
  • Все жидкости должны быть залиты до рекомендованного уровня, например масло, охлаждающая жидкость и т. д.
  • Топливный бак должен быть полным
  • Давление в шинах должно быть установлено на уровне таблички.
  • В автомобиле нет пассажиров и дополнительного груза.
  • Все двери и капот должны быть закрыты.
  • Подключите дополнительный источник питания от аккумулятора.

• Как узнать, прошла ли повторная калибровка ADAS успешно?

  а. По окончании процедуры калибровки Autel MaxiSYS отобразит экран, указывающий на успешное завершение калибровки. На этом этапе рекомендуется сделать снимок экрана и прикрепить его к отчету о сканировании. На некоторых моделях автомобилей в отчет после сканирования добавляются параметры калибровки, которые указывают на точность калибровки.
