XTOOL M822 Adattatore Per Toyota 8A AIl Chiave Persa di Programmazione Necessità di Lavoro Con Programmatore KC501 & KS-1 Emulatore Per X100PAD3 X100MAX

Descrizione del prodotto:

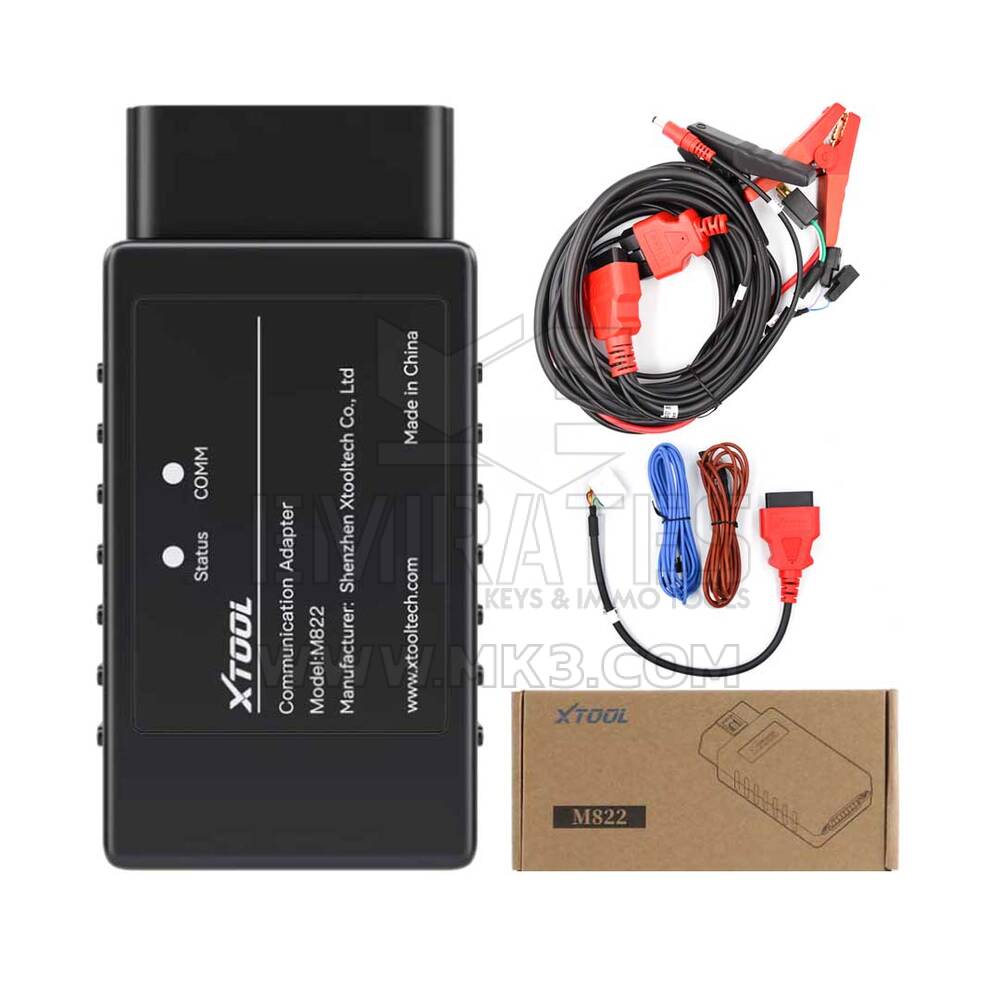

Adattatore aggiuntivo da X-Tool con codice prodotto: MK1654
Questo peso del prodotto: 1000 g

Specifiche:

Produttore : Xtool
Condizione : Nuovo

Istruzioni sulle chiavi Toyota 8A Blade Programmazione chiavi perse

Con l'adattatore M822, puoi risparmiare fino al 65% del tempo di calcolo sul processo o risparmiarti di collegare e scollegare l'emulatore di chiavi per centinaia di volte.

Strumenti necessari:

Tablet XTOOL (prendere X100PAD Elite come esempio)

Cavo principale e connettore OBD2-16

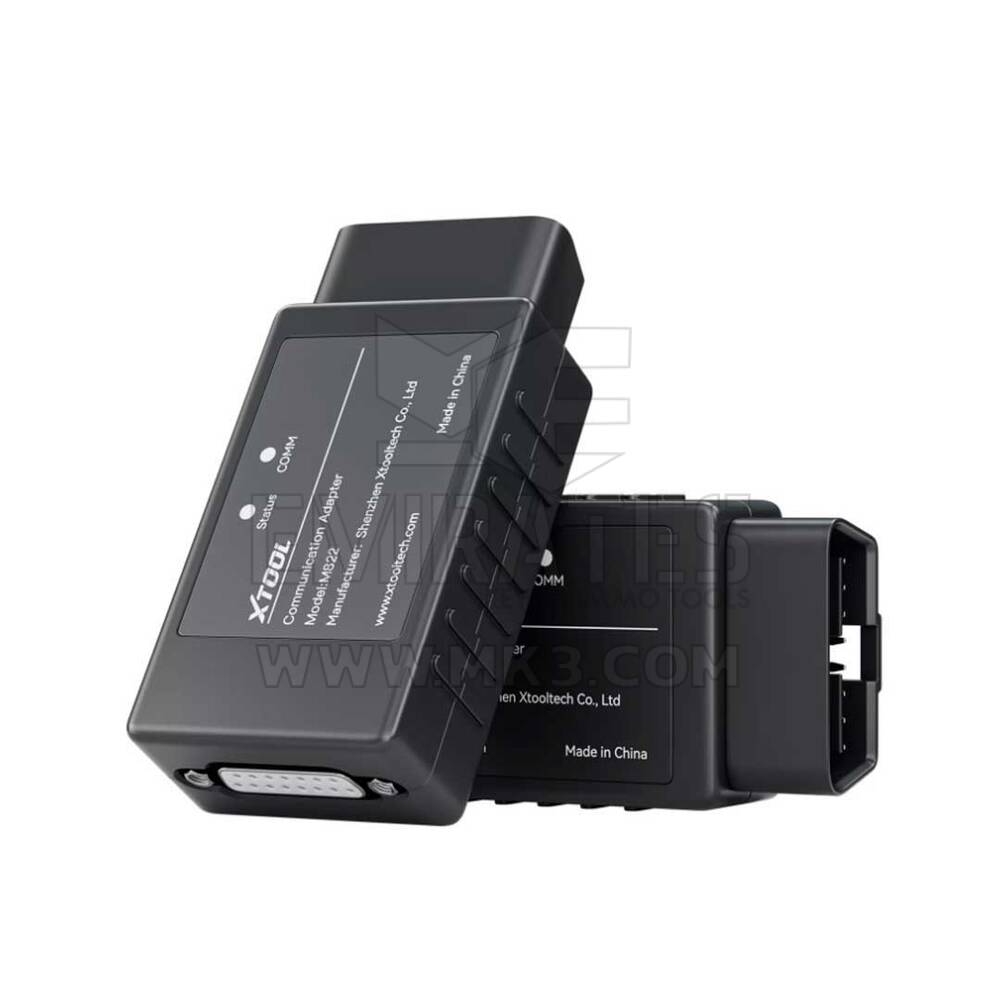

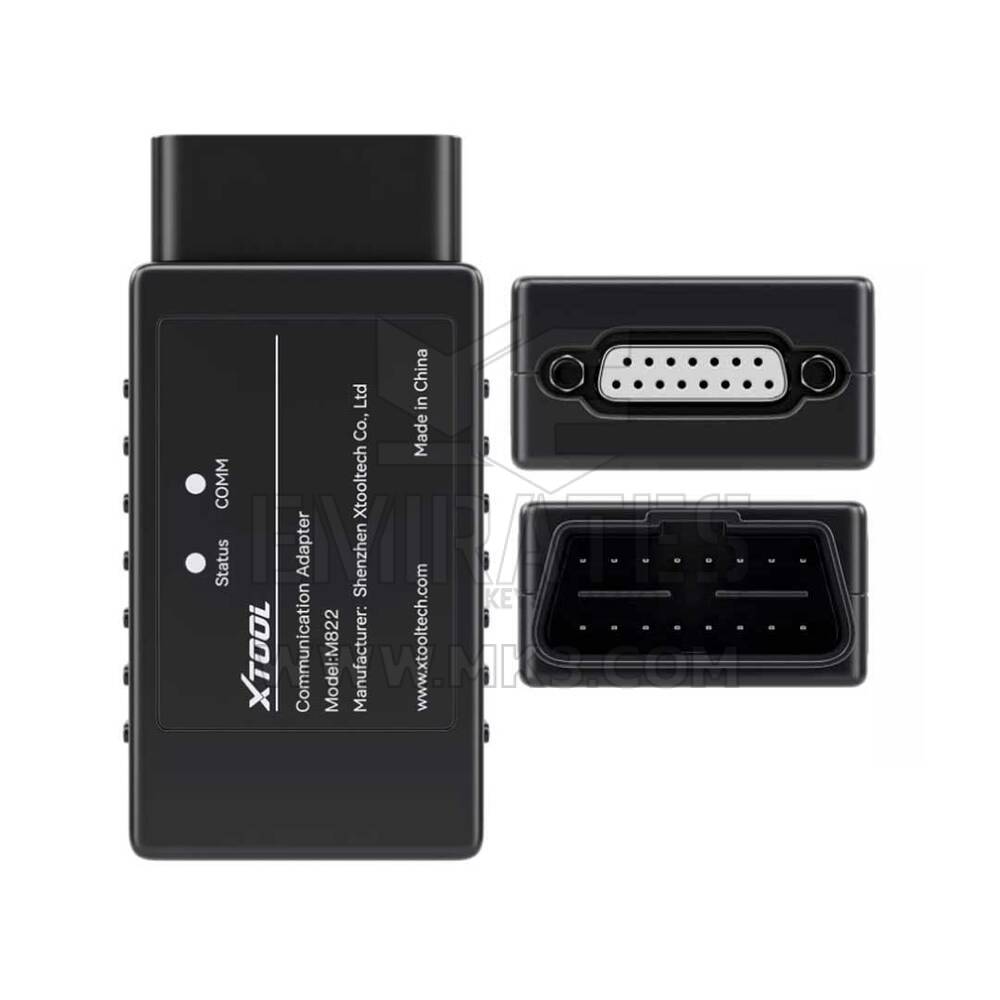

Adattatore di comunicazione M822

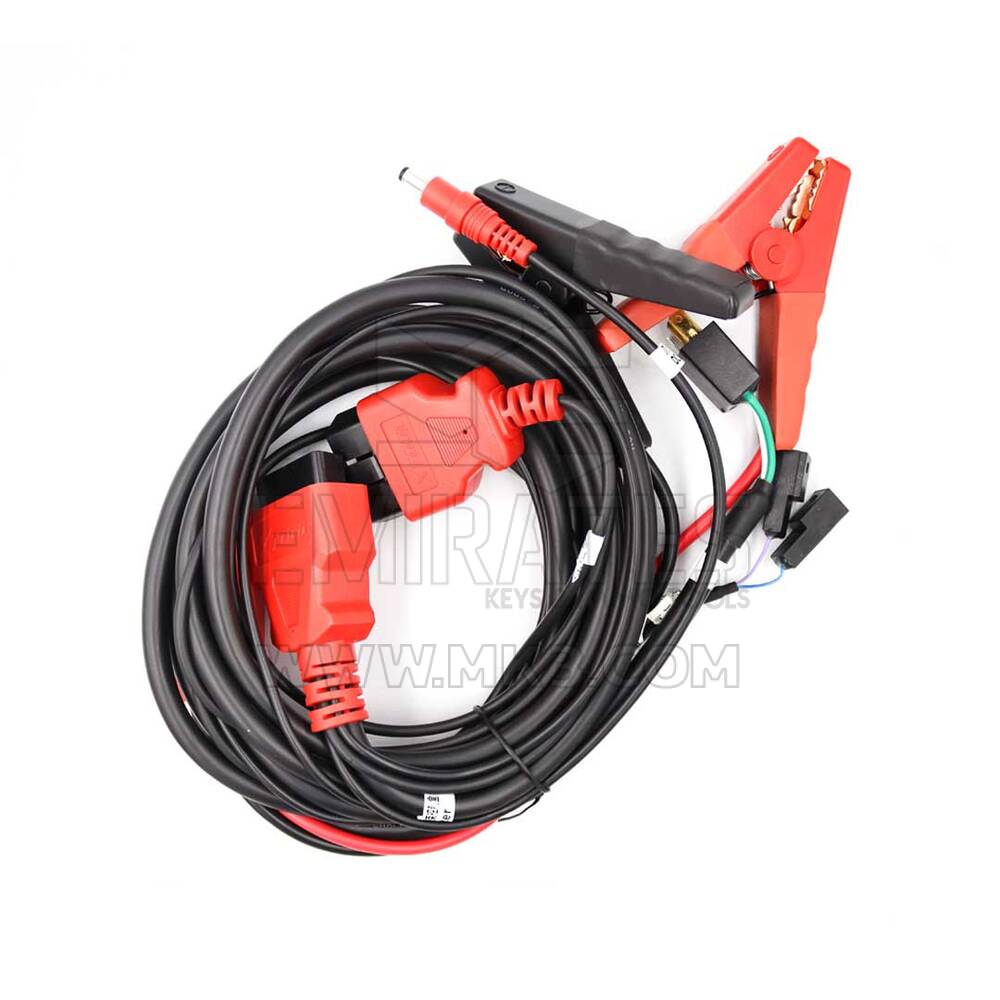

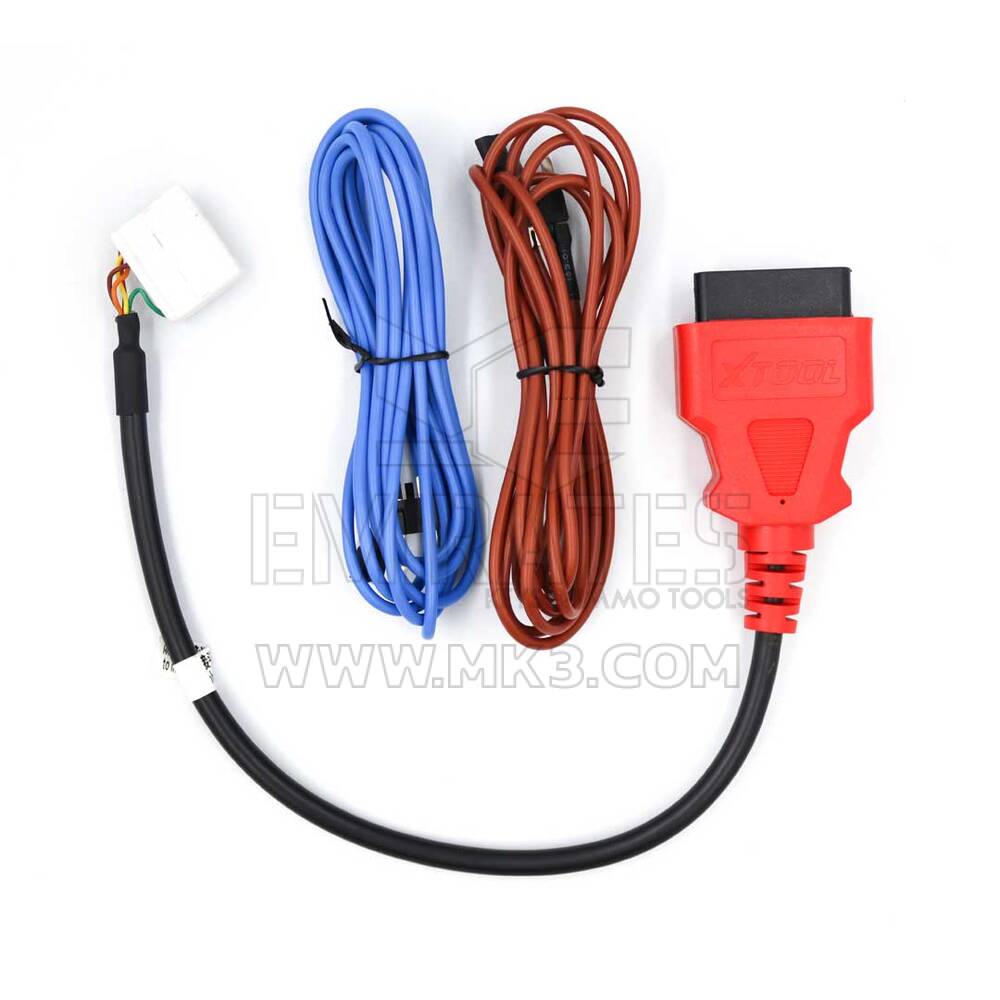

Cablaggio specializzato Toyota 8A

Programmatore chiave KC100

Emulatore di chiavi Toyota KS-1

Connessione di rete

Modelli supportati:

2014 ~ 2019

Per Toyota Levin
Per Corolla
Per RAV4
Per Prado
Per Land Cruiser
Per Camry
Per Highlander
Per Reiz
Per Siena
Per Hiace
Per Hilux
Per Crown Kluger
Per Aygo con scatola IMMO F3-F4-K6-S6

Nota : questo non è compatibile con i modelli americani con chiavi a lama con chip "H". Per questi modelli, utilizzare la funzione Reset IMMO supportata su X100PAD3/X100PAD Elite/X100MAX.

Metodo di connessione

Collegamento VIA OBD:

1. Collegare KC100/KC501 al dispositivo tramite USB e preparare un KS-1
2. Collegare il dispositivo (o la scatola VCI) con l'adattatore M822 utilizzando il cavo principale.
3. Collegare il cavo Toyota all'auto utilizzando la porta OBD.
4. Estrarre la clip della batteria dall'auto e utilizzare la clip della batteria per collegare il cavo alla batteria.
5. Estrarre il fusibile dalla scatola dei fusibili, quindi inserire il cavo.
6. Trova la porta maschio da 12 V CC dal cavo Toyota e collegala alla porta femmina da 12 V CC dal cavo principale.

Nota:

Per modelli diversi, il metodo di connessione potrebbe non essere lo stesso. A volte è necessario un cavo di prolunga e il fusibile potrebbe essere diverso. Si prega di controllare i tablet XTOOL per uno schema elettrico dettagliato durante il collegamento al veicolo e alla scatola dei fusibili.

Collega in panchina:

1. Collegare KC100/KC501 al dispositivo tramite USB e preparare un KS-1
2. Collegare l'immobilizzatore al cavo della panca Toyota.
3. Collegare il cavo principale e il cavo della panca Toyota tramite l'adattatore M822.
4. Collegare l'adattatore da 12 V CC al cavo principale.

Come eseguire tutte le chiavi perse per Toyota 8A con M822:

1. Aprire il software Toyota (V26.90 o superiore) e scorrere questi menu: Per tipo – Tutte le chiavi lama perse (8A). Successivamente, verrà visualizzato questo menu.

2. Seleziona Leggi i dati dell'immobilizzatore. Ti noterà che ti connetti alla rete, quindi ti dirà come connetterti al veicolo. Si prega di controllare "Schema elettrico" per il metodo di connessione dettagliato.

3. Dopo aver collegato correttamente l'auto, fare clic su "OK" e il dispositivo estrarrà i dati dall'immobilizzatore. L'operazione non richiederà più di 3 minuti, quindi attendi pazientemente.

4. Dopo che i dati sono stati letti, puoi nominare il file di dati e salvarlo nella cartella Adapter/Toyota.

5. Ora scollegare l'adattatore M822 e riportare il veicolo al suo stato originale.

6. Assicurati che il KC100/KC501 sia collegato e che il KS-1 sia pronto e che il dispositivo sia ancora connesso alla rete, quindi fai clic sul menu "Genera chiave simulata 8A" e seleziona il file di dati che hai salvato in precedenza.

7. Seleziona la posizione chiave. Si prega di notare che tutte le posizioni hanno un ID al suo interno, ma solo alcune di esse corrispondono a una chiave registrata. Normalmente (se non ci sono chiavi che sono state cancellate), la posizione della chiave 1 o 2 ha una chiave registrata all'interno.

8. Collegare il KC100 o il KC501 al dispositivo e inserire KS-1 nello slot. Verrà generata la chiave master secondaria emulata.

9. Dopo aver generato la chiave emulata, verificare se la chiave emulata può essere utilizzata. In caso contrario, ripetere i passaggi 6-8 e ricordarsi di passare a un'altra posizione chiave. Per controllare la chiave emulata, estrai il chip dalla chiave non programmata, avvicina il KS-1 al blocchetto di accensione, inserisci la chiave e verifica se l'auto può essere accesa. Si spegnerà anche la spia dell'immobilizzatore.

10. Se è possibile utilizzare la chiave, andare su “Funzione programmazione OBD”. Con una chiave master secondaria emulata, il resto del processo sarà lo stesso dell'aggiunta di una chiave. Si consiglia di verificare prima il numero di chiavi registrate.

Nota: il KS-1 emulato non viene mostrato come chiave registrata, quindi non verrà mostrato sui numeri di chiave.

11. Fai clic su "Aggiungi una chiave", controlla l'avviso che esce, quindi avvicina il KS-1 all'interruttore di accensione, inserisci la nuova chiave (senza chip) nell'interruttore di accensione e accendilo.

12. Quando l'indicatore dell'immobilizzatore si accende costantemente, disinserire l'accensione, estrarre la nuova chiave, installare il chip all'interno della nuova chiave, inserire la chiave all'interno dell'interruttore di accensione. Non inserire l'accensione.

13. Ora l'indicatore dell'immobilizzatore lampeggerà. Attendere circa 1 minuto e vedere se l'indicatore si spegne. Se l'indicatore si spegne, la chiave è stata aggiunta e il processo è completato. In caso contrario, ripetere i passaggi 11-13.

14. Al termine, controlla di nuovo il numero delle chiavi e confrontalo con i risultati precedenti e verifica se la chiave è stata registrata sul veicolo.
