Adattatore XTOOL M821 Mercedes Benz

Adattatore XTOOL M821 Mercedes Benz

Descrizione del prodotto:

Adattatore aggiuntivo da X-Tool con codice prodotto: MK6731
Questo peso del prodotto: 300 g

Specifiche:

Produttore : Xtool
Condizione : Nuovo

L'adattatore di comunicazione per tutte le chiavi perse M821 mercedes-benz viene utilizzato per completare e ottimizzare la programmazione di tutte le chiavi perse per più moduli Mercedes-Benz. Con l'adattatore M821, puoi risparmiare fino al 65% del tempo di calcolo sul processo o risparmiarti collegando e scollegando l'emulatore di chiavi per centinaia di volte

Importante sull'uso dei suggerimenti

1.Assicurarsi che la versione software del software di programmazione chiave Mercedes-Benz sia superiore a V27.10.
2. L'adattatore M821 può essere utilizzato solo con tablet di programmazione/diagnosi chiave XTOOL avanzati che supportano KC501.
3.Mercedes-Benz tutte le funzioni di programmazione perse chiave devono essere eseguite online. Assicurati di connetterti a una rete di tavoli durante l'elaborazione.
4. Hai bisogno di lavorare con PAD3, PAD3 SE, KC501

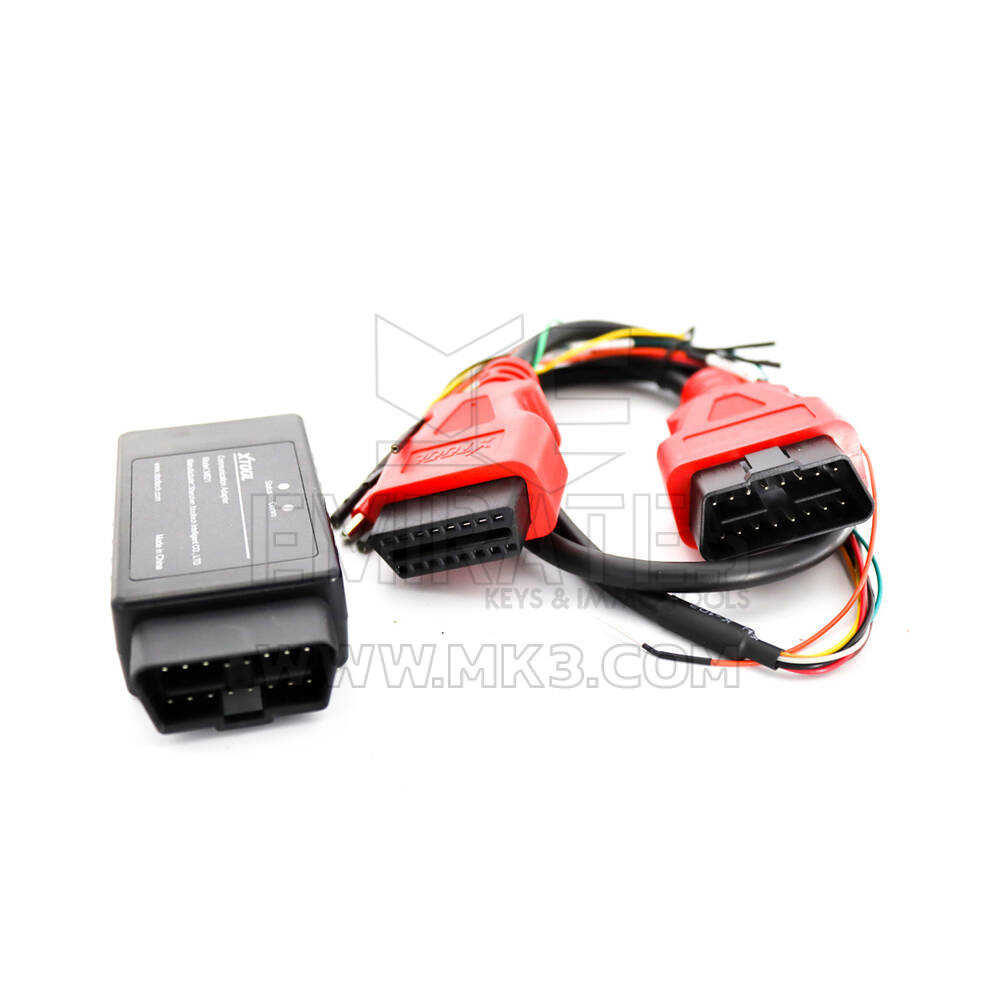

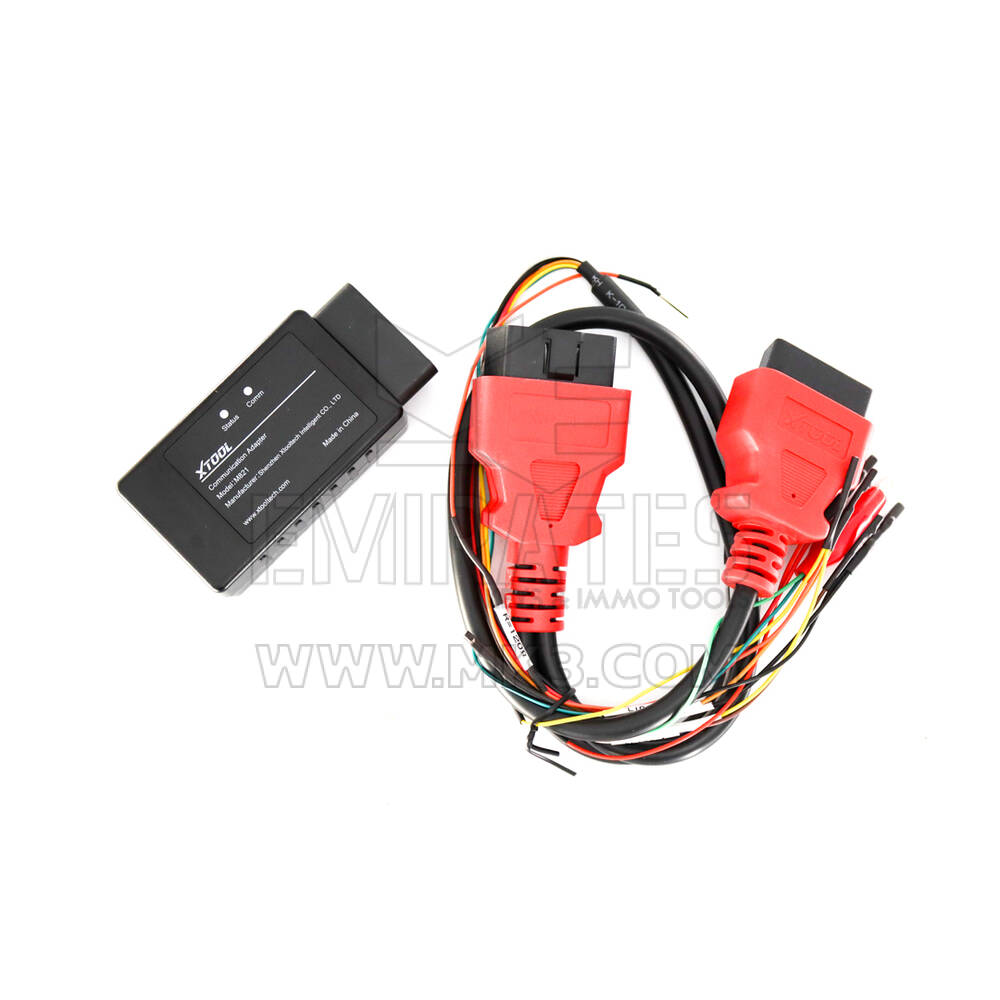

Xtool M821 Descrizione

1. Porta OBD-16: utilizzata per il collegamento al cavo di comunicazione J1Z02_BENZ o per il collegamento ai moduli EIS/EZS tramite cavi DuPont.
*Attenzione: non collegare direttamente alla porta OBD dell'auto.
2. Indicatore di stato: mostra lo stato di alimentazione dell'adattatore. Quando le luci rosse sono accese, ciò indica che l'alimentazione è accesa.
3. Luce di comunicazione: mostra lo stato di comunicazione dell'adattatore. Quando le luci blu sono accese, ciò indica che l'adattatore sta comunicando con il tablet.
4.Porta DB15: utilizzata per la connessione al cavo principale dei tablet XTOOL.
*Nota: prima di collegare l'adattatore M821, scollegare il connettore OBD2-16 dal cavo principale.

Metodo di connessione dell'adattatore Mercedes M821

1. Collegare il KC501 al dispositivo tramite USB.
2. Collegare l'emulatore IR Mercedes-Benz al KC501.
3. Scollegare il connettore OBD2 dal cavo principale, quindi collegare il dispositivo (o la scatola VCI) con l'adattatore M821 utilizzando il cavo principale.
4. Collegare l'alimentazione a 12V al cavo principale.
5. Collegare il modulo EIS/EZS con l'adattatore M821 utilizzando il cavo J1K02_BENZ. Si prega di controllare il dispositivo per i dettagli di connessione.
*Nota: controllare le immagini nel dispositivo quando si collega l'adattatore M821 e il modulo EIS/EZS tramite il cavo J1K02_BENZ.
*Nota: l'emulatore IR Mercedes-Benz deve essere inserito nello slot del modulo durante il funzionamento.
*Nota: per i dispositivi dotati di una scatola VCI, collegare l'adattatore M821 alla scatola VCI utilizzando il cavo principale e mantenere la scatola VCI collegata al dispositivo tramite Bluetooth.
È possibile controllare i dettagli di connessione per tali dispositivi nel dispositivo.

Supporto per modelli di auto

(per Mercedes-Benz)
