GODIAG GT100 + Yeni Nesil Otomatik Araçlar OBD II Break Out Box ECU Konnektörü

GODIAG GT100 + Yeni Nesil Otomatik Araçlar OBD II Break Out Box ECU Konnektörü Elektronik Akım Göstergeli

Ürün Açıklaması:

Ürün Numarası: MK13325 olan Anahtar Programlama Araçları
Bu Ağırlık Ürün: 1250g

GODIAG GT100+ Özellikleri:

Üretici : GODIAG
Durum : Yeni

GODIAG GT100 + Yeni Nesil AUTO TOOLS OBD II Break Out Box ECU Konnektörü Elektronik Akım Göstergeli

GODIAG GT100+, OBDII protokol iletişim tespiti ve ECU bakımı/teşhisi/programlaması/kodlaması için en son test platformudur. Ve tüm anahtarlar kaybolduktan sonra, gösterge ve hırsızlık önleme sistemi kısa devre yaparak etkinleştirilmeye zorlanır.
GT100+ voltaj ve akım göstergesine sahiptir. Bakım mühendislerinin ECU'nun mevcut çalışma durumunu değerlendirmesi için uygundur.
Sinyal algılama ve elektrik seviyesi dönüşümü için araç OBD2 arayüzünü 16 pine dönüştürebilir. Aracın tek modüllerini veya birden fazla modülünü bağlayabilir. Araç iletişiminin iyi olup olmadığını söylemek için herhangi bir teşhis aracına bağlanabilir. Ayrıca araç kontrol modülü verilerinin kaybolmasını, otomatik olarak kilitlenmesini, anahtar uzaktan kumandasının arızalanmasını ve arıza ışığının yanmasını önlemek için aküyü değiştirdiğinizde araca güç sağlayabilir.

GODIAG GT100 + VS. GT100 arasındaki fark nedir?

• GT100+, GODIAG GT100'ün tüm fonksiyonlarını içerir.
• GT100+ Ana Üniteye Güncel Ekran ekler. ECU modülünü Banana arayüzü veya DB25 kablosuyla bağlayarak ECU'nun güncel ekranını sezgisel olarak görebilirsiniz, bu da işinizi çok daha kolaylaştırabilir.
• GODIAG GT100+ standart dışı kutu protokollerini de destekleyebilir.

GODIAG GT100+ Fonksiyonları Tanıtımı

- Araç ve arıza tespit cihazının OBDII üzerinden bağlanmasıyla, Godiag GT100+'ın LED'i OBDII arıza tespit arayüzünün araçla iyi bir iletişim kurup kurmadığını gösterecektir.
- Araç OBDII arayüzünün voltajını izleyin ve gerçek zamanlı olarak görüntüleyin. 11V'tan azsa, aracın çalıştırılamaması/veri kaybı/modül kilitlenmesi gibi durumları önlemek için lütfen tanılama ve programlamayı durdurun.

GODIAG GT100+ Göstergesi Anlamı:

1) Tanılama/programlama/kodlama aracının haberleşme sinyalleri gönderip gönderemediğini kontrol etmek için kullanılır.

2) ECU bağlantısı: tek modül bağlantısı

Tek bir ECU modülüne bağlanan GODIAG GT100+, kullanıcının tek modül üzerinden teşhis ve programlama yapmasını kolaylaştırır.

3) VW, Porsche, Mitsubishi vb. araçlarda GT100+ program anahtarının tüm anahtarları kaybolduğunda - göstergeyi veya immobilizer modülünü etkinleştirin.

1. VW 4. nesil / 5. nesil Kayıp tüm anahtarları programlamak için (örneğin: yeni A6L Touareg A4 Q5 A7), lütfen GT100+'ı kullanarak muz konnektörü PIN 16----PIN 1'i kısa devre yaptırın ve gösterge panelini aydınlatın, ardından veri toplama için GT100+'ın dişi adaptörüne bağlanmak üzere anahtar programlayıcı aracını kullanın. Bazı araç gösterge panelleri aydınlatılmayacaktır, ancak veri de toplanabilir, örneğin: A6L Q7.
2. Toyota'nın motor ECU'sunu değiştirmek veya tüm anahtarlar kaybolduğunda Toyota'yı programlamak için bazı anahtar programlayıcıları kullanmak için PIN13-PIN4'ün kısa devre yapması gerekir
3. Tüm anahtarlar kaybolduğunda Mitsubishi anahtarını programlamak veya tüm uzaktan kumanda anahtarları kaybolduğunda OBDII'yi ayarlamak için lütfen PIN1-PIN4'ü kısa devre yapın.
4. Porsche Cayenne anahtarını tüm anahtarları kaybolmuş veya tüm uzaktan kumandaları kaybolmuş şekilde programlamak için lütfen PIN3-PIN7'yi kısa devre yaptırın.

4) Gerilim ve Akım Değeri Görüntüleme fonksiyonu

Tezgahta ECU modülünü muz konnektörü veya db25 özel ECU arayüzünü kullanarak bağlayın, Godiag GT100+ voltaj/akım değerini gösterecektir.
Kullanıcı, ECU'nun mevcut durumunu sezgisel olarak görebilir. Mevcut bir ekran yok veya Gerçekte görüntülenen akım, mühendisin beklediği akımla uyuşmuyorsa, kablolamanın yanlış olup olmadığını hemen kontrol edebilirsiniz, kablolama doğruysa, ECU'nun bozulmuş olabileceğine karar verebilir, bu nedenle teşhis iletişimi gerçekleştirmeye gerek yoktur ve ECU'yu doğrudan onarabilir.

Eğer çok fazla akım gösteriyorsa, kablonun yanlış bağlandığını veya ECU'nun bozulduğunu da tespit edebilirsiniz.

5)GT100+ CANBUS, K-Line, Pwm, Vpw+, KWP 2000 protokol haberleşmesini gösterecektir.

GT100+ Pin 1, 9, 3, 11 12, 13, 8 (makinedeki sarı muz konnektörüne karşılık gelir), bu standart dışı obd2 protokol arayüzü CAN BUS veya K-Line iletişim protokolünü görüntüleyebilir. GT100 yalnızca K-Line, Pwm, Vpw+, KWP 2000 protokolünü görüntüleyebilir.

6) ECU teşhis/programlama aracına bağlanarak tezgahtaki tek bir ECU ile hızlı bir şekilde iletişim kurun.

[Mühendislerin veya teknisyenlerin tezgah üzerinde işlerini tamamlamalarına olanak tanırken, aynı zamanda araç üzerinde doğrudan test yapıldığında diğer modüllerde veri kaybı riskini de ortadan kaldırır.]

7.)Birden fazla araç ECU modülünün bağlanması.

[Bir modülü programlama sırasında birden fazla ECU'yu bağlaması gereken mühendis ve teknisyenlerin, anahtar programlama için birden fazla ECU modülüne bağlanma gibi sorunlarını çözmeyi amaçlamaktadır]

8.) Akü için yardımcı güç kaynağını değiştirin - kesintisiz güç kaynağı bağlantı modu.

Bazı araçlarda pil söküldüğünde hırsızlık önleme uzaktan kumanda verilerinin arızalanması veya eksik olması nedeniyle, yardımcı güç kaynağı, araca güç beslemesini sürdürmek için pili değiştirmeden önce GT100+ aracılığıyla araca güç sağlamayı amaçlar. Akü değiştirilirken araç ECU'sunun güç bağlantısında olmasını garanti eder.



9) GT100+'ın OBD2 kablosu 1.4 metre uzunluğundadır, bu da teşhis aletinin kablosunun yeterince uzun olmaması veya araç teşhis portunun bağlanamayacak kadar dar olması sorununu çözecektir.

Lütfen önce GT100+'ı bağlayın, güç anahtarını açın ve ekranda aracın güç kaynağının normal olup olmadığını söyleyebilecek voltajı göreceksiniz. [Değiştirilmiş araç OBD2 portu nedeniyle teşhis ve programlama aracının yanma riskini uzak tutar]

10) OBD1 teşhis portunu standart OBD2 teşhis portuna dönüştürün.

Eski OBD1 araçlar veya özel arıza tespit portu için GT100+'ı muz fişi ve DB25 jumper'ı ile bağlayın.

11) GT100+ protokole göre özel kamyonun OBD1 portunu standart OBD2 teşhis portuna dönüştürecektir.

12) BMW CAS4/CAS4+ Programlama Test Platformu ile birlikte çalışın,

programlanmış tuşun CAS4 ile normal şekilde çalışıp çalışmadığını test etmek için kullanılır

13) BMW FEM/BDC Programlama Test Platformu ile çalışın

14) Daha fazla konnektör ve özel modül geliştirilme aşamasındadır, lütfen bekleyin...

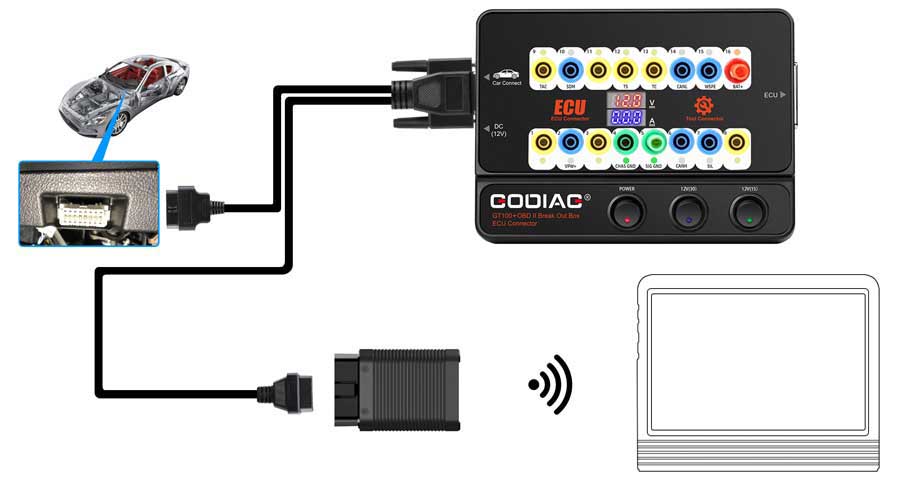

Godiag GT100+ Donanım Bağlantı Şeması:



Godiag GT100+ Parametresi


Garanti: Bir yıl garantilidir.

Godiag GT100+ Paketi şunları içerir:

1. 1 adet x Ana Bilgisayar
2. 1 adet xOBD 2'si 1 arada uzatma kablosu
3. 1 adet xRenkli jumper kablosu
4. 1 adet xGüç kaynağı 12V
5. 1 adet xDirenç 120 ohm
6. 6 adet xMuz fişi
7. 24 adet xWire aksesuarları, Dupont 2.54mm konnektör dişi pimler
