Xtool KC501 Key & Chip Programmer

Xtool KC 501 Mercedes Key Tool Programming Tool دعم MCU / EEPROM Chips قراءة الكتابة العمل مع X100 Pad3 / Pad Elite / A80 Pro

قد يكون Xtool KC 501 مبرمجًا محترفًا للمفاتيح والشرائح والذي قد لا يقرأ فقط ويكتب المفاتيح ويقشر التردد عن بُعد للمفاتيح فحسب ، بل يُنشئ أيضًا مفاتيح الموزع.
يدعم قراءة وكتابة رقائق MCU / EEPROM ، قراءة وكتابة أدوات مرسيدس الرئيسية.
علاوة على ذلك ، فهو يدعم اتصال الكمبيوتر الذي يمنحك تجربة مستخدم أفضل بكثير.
Xtool KC 501 Mercedes Key Tool Programming Tool دعم MCU / EEPROM رقائق القراءة والكتابة العمل مع Xtool X100 Pad3 / a80 Pro.

يسلط الضوء على Xtool KC 501

• قراءة وكتابة مفاتيح
  يدعم KC 501 مفاتيح القراءة والكتابة ، ودعم قراءة تردد المفتاح عن بُعد ، كما يقوم أيضًا بإنشاء مفتاح التاجر
• قراءة وكتابة رقائق MCU / EEPROM
• قراءة وكتابة أدوات مرسيدس الرئيسية
• وحدة نقدية أوروبية قراءة / كتابة
• KC 501 دعم اتصال الكمبيوتر الشخصي أو الجهاز اللوحي
• توليد مفاتيح الوكيل
• قراءة التردد عن بعد
• دعم 124 نوعًا من EEPROM و 7 Mcu 、 11
• قراءة / كتابة رقاقة Mc9s12 المشفرة
• يمكن أن تعمل مع Xtool Pad3 و h6elite و h6eb و nitro Lt و autopropads و x100 Pad Elite و a80 Pro و a80 Pro Master و nitro Xt و nitro Gt و autopro Pad Elite

وظائف KC 501

• تسجيلات الدعم ، وحدات التحكم الدقيقة ، البرمجة الرئيسية وأنواع أخرى من الرقائق قراءة / كتابة ، توقع ، ووظائف أخرى ؛
• دعم التحديد التلقائي للمفاتيح ، والقراءة الجزئية للمفاتيح ، وإنشاء المفاتيح ، ومعلومات القراءة الرئيسية ، والتحقق من المفاتيح ، وفتح المفتاح ، والوظائف الأخرى ؛
• يمكن استخدامه مع الأجهزة اللوحية للتثبيت.
• EZS لبرمجة مفاتيح مرسيدس
• اختبار تردد السيارة عن بعد
• EEPROM قراءة وكتابة رقاقة
• MCU قراءة الكتابة
• ECU برمجة Xtool Clone

ميزات Xtool KC 501

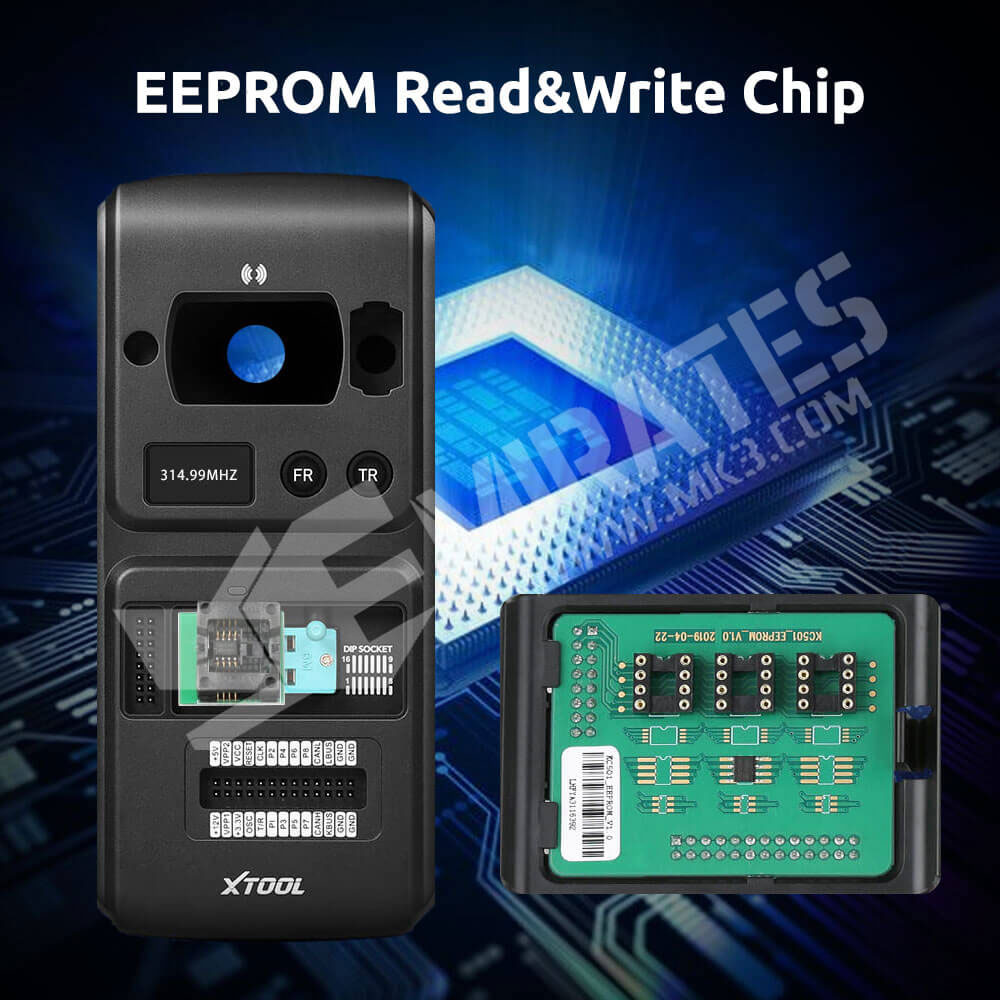

1. وظيفة قوية لقراءة رقاقة والكتابة
يدعم KC 501 القراءة والكتابة والمسح والوظائف الأخرى للرقائق المتنوعة مثل المسجلات وأجهزة التحكم الدقيقة ومكافحة السرقة وما إلى ذلك.
ويدعم وظائف 120 EEPROM و 7 Mcu و 11 وحدة قراءة وكتابة.

2. وظيفة البرمجة الرئيسية كاملة المواصفات
وهو يدعم التعرف التلقائي على المفاتيح ، والقراءة والكتابة الجزئية للمفاتيح ، وإنشاء المفاتيح ، وقراءة المعلومات الأساسية ، وقفل التحقق من المفاتيح ، وفتح XTools الإضافي ، ووظائف أخرى.

3. متوافق مع أجهزة متعددة ، وتوسيع نطاق المطابقة المضادة للسرقة
غالبًا ما يتم توصيله بالجهاز اللوحي كمباراة ضد السرقة ويدعم اتصال X100 Pad3

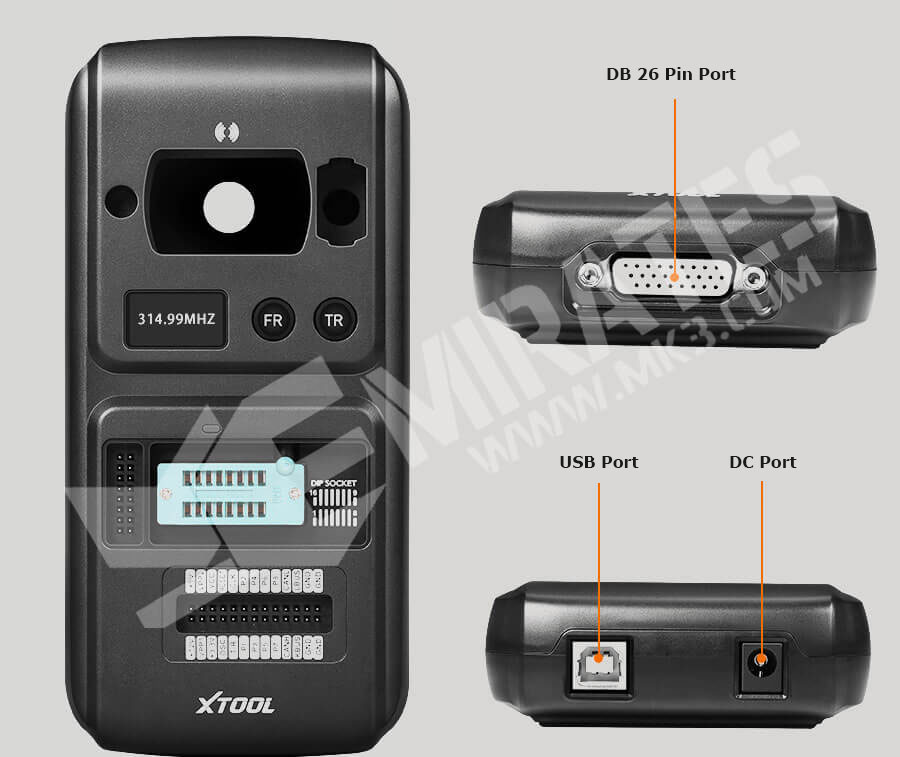

تعليمات واجهة Xtool KC 501

1. منفذ تيار مستمر: يوفر مصدر طاقة بجهد 12 فولت.
2. منفذ USB: يوفر اتصالاً رقميًا وإمدادات طاقة بتيار مستمر بجهد 5 فولت. (يوفر منفذ USB B اتصالاً رقميًا ومصدرًا للطاقة لجهازنا ، وجهاز الكمبيوتر ، و KC 501.)
3. منفذ Db ذو 26 سنًا: يتصل بكابل الأشعة تحت الحمراء من مرسيدس بنز ، وكابل التحكم في الطاقة ، وكابل Mcu ، وكابل Mc9s12.
4. دبابيس الإشارة المتقاطعة: تحمل لوحة MCU أو كابل MCU الاحتياطي أو واجهة الإشارة ذاتية الصنع. (يتم استخدام دبوس الإشارة المتقاطع لوضع لوحة Mcu أو كابل MCU الاحتياطي أو كابل إشارة DIY لقراءة أو كتابة رقائق Mcu و
5. الخزانة: تقوم بإغلاق فتحة مستجيب مكون EEPROM للتأكد من الأداء السليم. (يتم استخدامه لوضع شريحة EEPROM أو مقبس لقراءة أو كتابة بيانات EEPROM.)
6. فتحة مستجيب مكون EEPROM: تحتوي على EEPROM Plug-in Transponder أو مقبس EEPROM.
7. يقود الحالة: يشير إلى حالة التشغيل الحالية.
8. منطقة تعريف بطاقة Ic (يتم استخدامها لقراءة وكتابة بيانات بطاقة Ic.)
9. مراقب (يتم توظيفه للإشارة إلى التردد البعيد أو معرف المرسل المستجيب.)
10. زر التردد عن بعد (اضغط على هذا الزر للإشارة إلى التردد البعيد داخل الشاشة.)
11. زر معرف جهاز الإرسال والاستقبال (اضغط على هذا الزر للإشارة إلى معرف جهاز الإرسال على الشاشة.)
12. فتحة المرسل المستجيب: تحتوي على جهاز الإرسال والاستقبال. (يتم توظيفه لحمل جهاز الإرسال والاستقبال لقراءة أو كتابة بيانات جهاز الإرسال.)
13. فتحة مفتاح السيارة: وهي تحمل مفتاح السيارة. (يتم توظيفه لحمل مفتاح السيارة لقراءة أو كتابة بيانات مفتاح السيارة.)
14. منطقة تحريض المستجيب البعيد (تستخدم لقراءة وكتابة بيانات جهاز الإرسال والاستقبال عن بعد.)
15. فتحة أداة مفتاح مرسيدس: إنها تحمل أداة مفتاح مرسيدس. (يتم استخدامه لحمل أداة مفتاح مرسيدس لقراءة أو كتابة بيانات مفتاح سيارة مرسيدس.)

خطوات تشغيل جهاز البلوتوث

1. قم بتوصيل Vci والكابل الرئيسي بمنفذ Obd للسيارة ، والذي يكون عادةً أسفل لوحة القيادة.
2. قم بتنشيط أجهزتنا وإقران Bluetooth مع Vci.
3. قم بتوصيل أجهزتنا و KC 501 بكابل USB. ثم ادخل إلى قائمة التثبيت واتبع التعليمات الموجودة على الجهاز.

خطوات تشغيل الجهاز السلكي

1. تفعيل أجهزتنا.
2. قم بتوصيل منفذ Obd للسيارة بالأسلاك. عادة ما يكون منفذ Obd تحت لوحة القيادة.
3. قم بتوصيل أجهزتنا و KC 501 بكابل USB.
ثم ادخل إلى قائمة التثبيت واتبع التعليمات الموجودة على الجهاز.

المعلمات

شاشة العرض &: شاشة ملونة 320x480 Dpi TFT
جهد العمل و: 9v-18v
درجة حرارة العمل: - 10 -60 ℃
درجة حرارة التخزين: - 20-60 درجة مئوية
مزود الطاقة و: 12 فولت تيار مستمر
حجم المظهر: 177 ملم * 85 ملم * 32 ملم
الوزن: 0.32 كجم

قائمة العبوة

KC 501 مبرمج مفتاح ورقاقة
Usb_type- ب
Usb_type- ج
شاحن (مع كابل إمداد الطاقة)
كابل بنز بالأشعة تحت الحمراء
Mcu Fqfp176
Mcu Fqfp64
Xta001 مشبك
آي سي المشبك
Mcu Fqfp112
Mcu Fqfp144
Mcu Fqfp80
مقبس إيبروم آي سي
محول EEPROM (مع كتيفة)
Xta002 مشبك
Xta003 المشبك
26 دبوس كابل
24awg كابل
حقيبة ادوات
شهادة الجودة
قائمة التعبئة
دليل الاستخدام
كرتون
