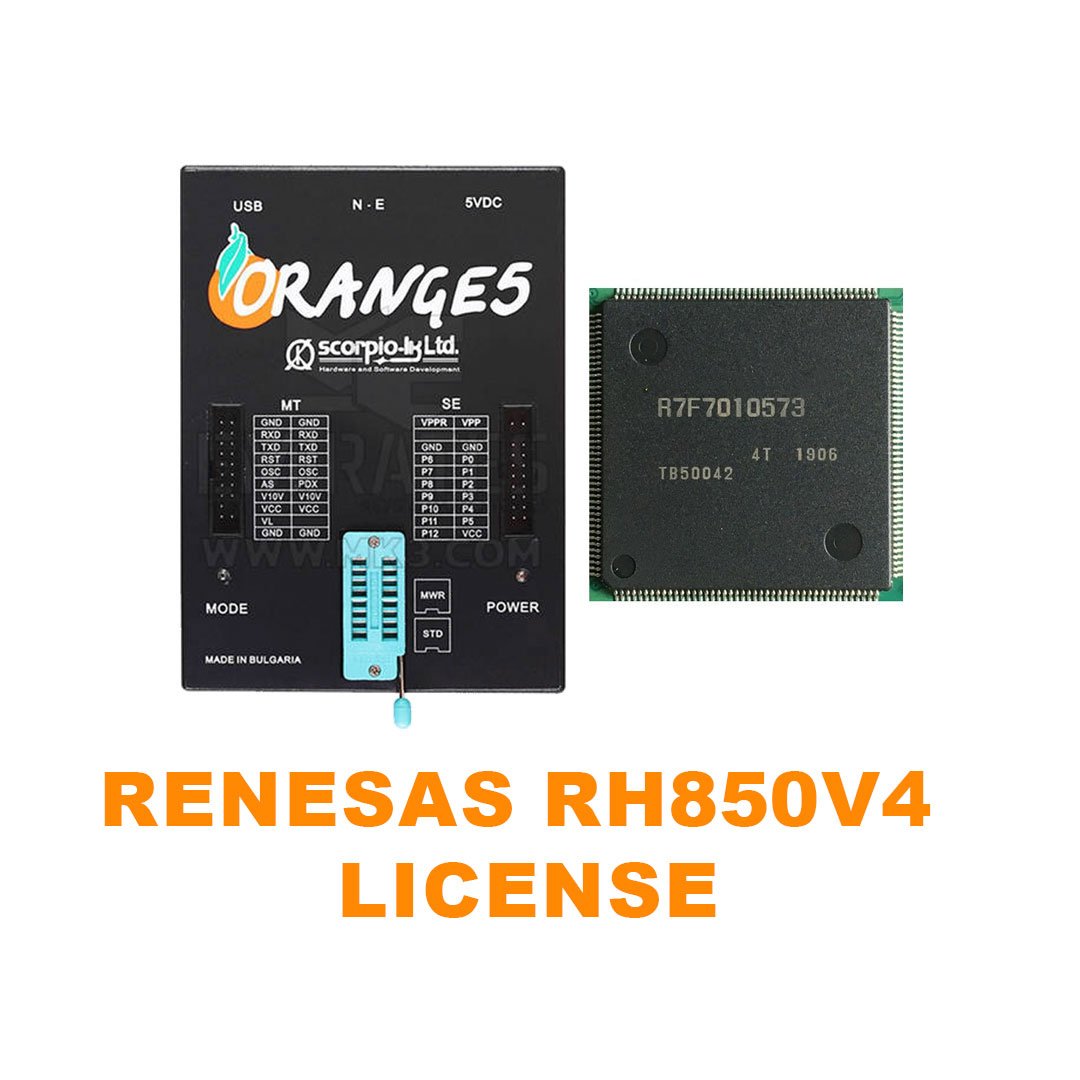

Licence Orange5 Renesas RH850V4.3 pour dispositif de programmation Orange 5

Licence Orange5 Renesas RH850V4 pour dispositif de programmation Orange 5

Description du produit:

Activation du logiciel avec numéro de produit : MK2543

Mettre à jour le logiciel : Mise à jour Orange5

; V4.3

; [+] F1K/D1x écriture de données Flash par 4 octets
; [+] Plus d'informations sur le noyau RH850
; [+] Définir le verrou 3F $ 7F $
; [+] CRC32
; [+] Chèque en blanc
; [+] Blank Check Data-Flash F1K-x/D1x par 4 octets
; [+] Lire les informations SSR
; [+] Taille/décalage R/E/W Data-Flash (RC) ajouté
; [+] Mot de passe OCD OCD.bin ajouté

A lire avant toute opération avec la Data-Flash AREA.

La zone Data-Flash comporte des cellules à 3 états
1er état : 0 – Écrit comme 0
2ème état : 1 – Écrit comme 1
3ème état : z- Effacé (non écrit)

Faisons attention à l'état de Z, qui est la question la plus fréquemment posée.
Lorsque nous lisons un fichier de Data-Flash et faisons une comparaison avec le fichier actuel,
alors nous aurons toujours des erreurs en comparant certains octets ou blocs (16 octets), c'est normal.

Octets de 3ème état marqués comme 0xEB.
EB signifie octet effacé.

Depuis 2020 nouveau microcontrôleur RH850 marqué sans ( R7F70 ) et signé comme 10643 et égal à R7F7010643.

Liste des microcontrôleurs et informations de mise à jour : RH850V4

Une description du RH850 est disponible sur le lien : Description

Schémas avec connexions RH850 dans le lien : Schémas RH850

Vidéo : Lire Data-Flash par 4 octets

Détails supplémentaires :
