Yanhua Mini ACDP Module 28 Clone de boîte de vitesses ZF-9HP en mode démarrage

Module Yanhua ACDP 28 clone de boîte de vitesses ZF- 9HP

Description du produit:

Adaptateur supplémentaire de YanhuaACDP avec numéro de produit : MK4717

Spécifications :

Fabricant : YanhuaACDP
Etat : Neuf

Yanhua ACDP module 28 ZF- 9HP caractéristiques du clone de boîte de vitesses :
1. La carte d'interface peut être insérée à l'aveuglette pour s'aligner avec le point de test de démarrage, pas besoin de loupe pour l'étalonnage ou le fonctionnement complexe de l'établi de la sonde.
2. Point de test de démarrage avec fonction de détection de broche, lecture et écriture de données sûres et fiables.
3. La carte d'interface spéciale a remplacé le câble qui est simple, efficace, sûr et fiable.


Comparaison des diagrammes de connexion :

Mode de démarrage ACDP :
Carte d'interface Insertion aveugle
Point de test de démarrage avec fonction de détection de broche

Mode BOOT traditionnel :
Le point de démarrage doit être aligné par l'œil humain avec une loupe.
connexion par câble, opération risquée.

Comment cloner la boîte de vitesses ZF-9HP avec le module Yanhua Mini ACDP 28 ?

Tout d'abord, connectez l'interface avec le module de boîte de vitesses, suivez les schémas de câblage

Étape 2 : Préparez l'hôte ACDP , l'adaptateur OBD+ICP, la carte d'interface, la boîte de vitesses et les autres accessoires nécessaires au fonctionnement.

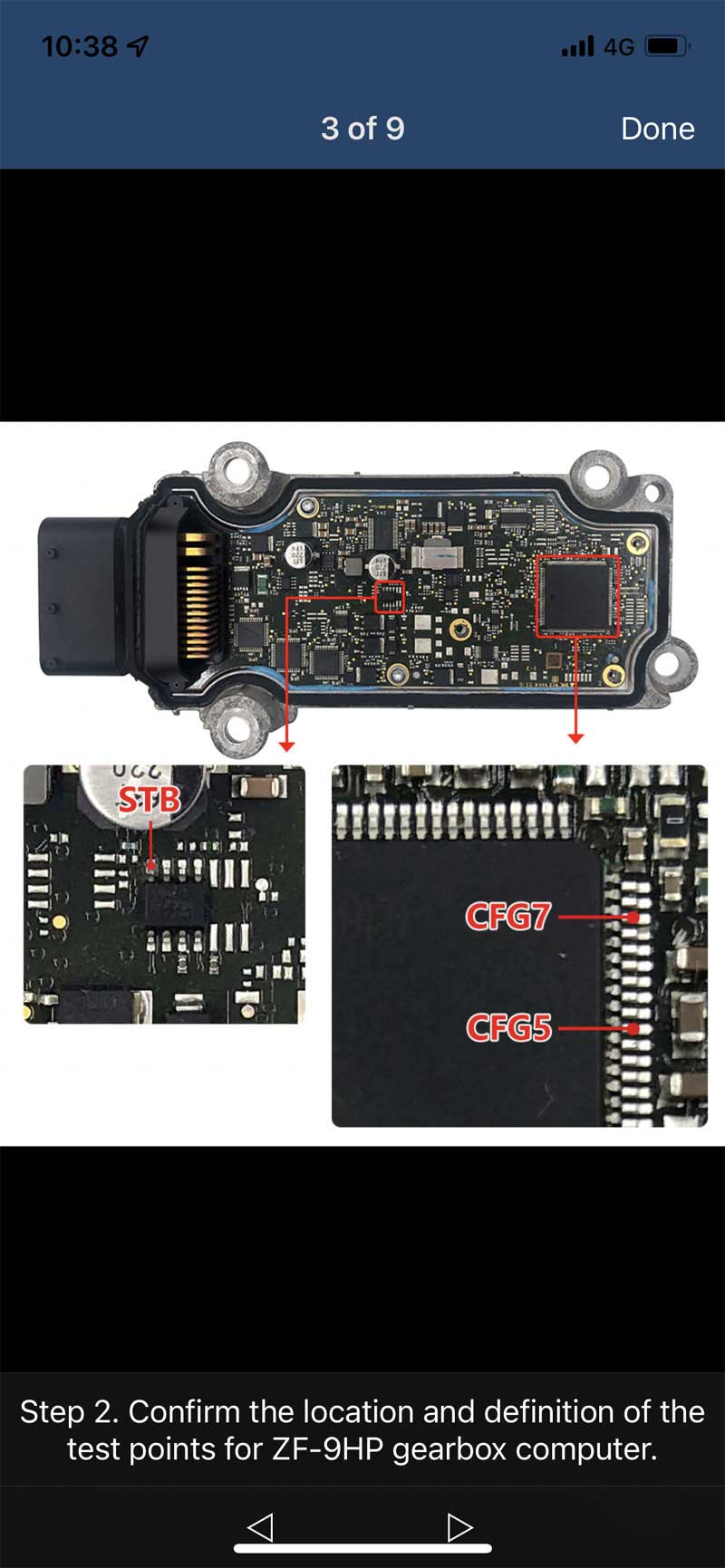

Étape 2 : Confirmer l'emplacement et la définition des points de test pour l'ordinateur de boîte de vitesses ZF-9HP

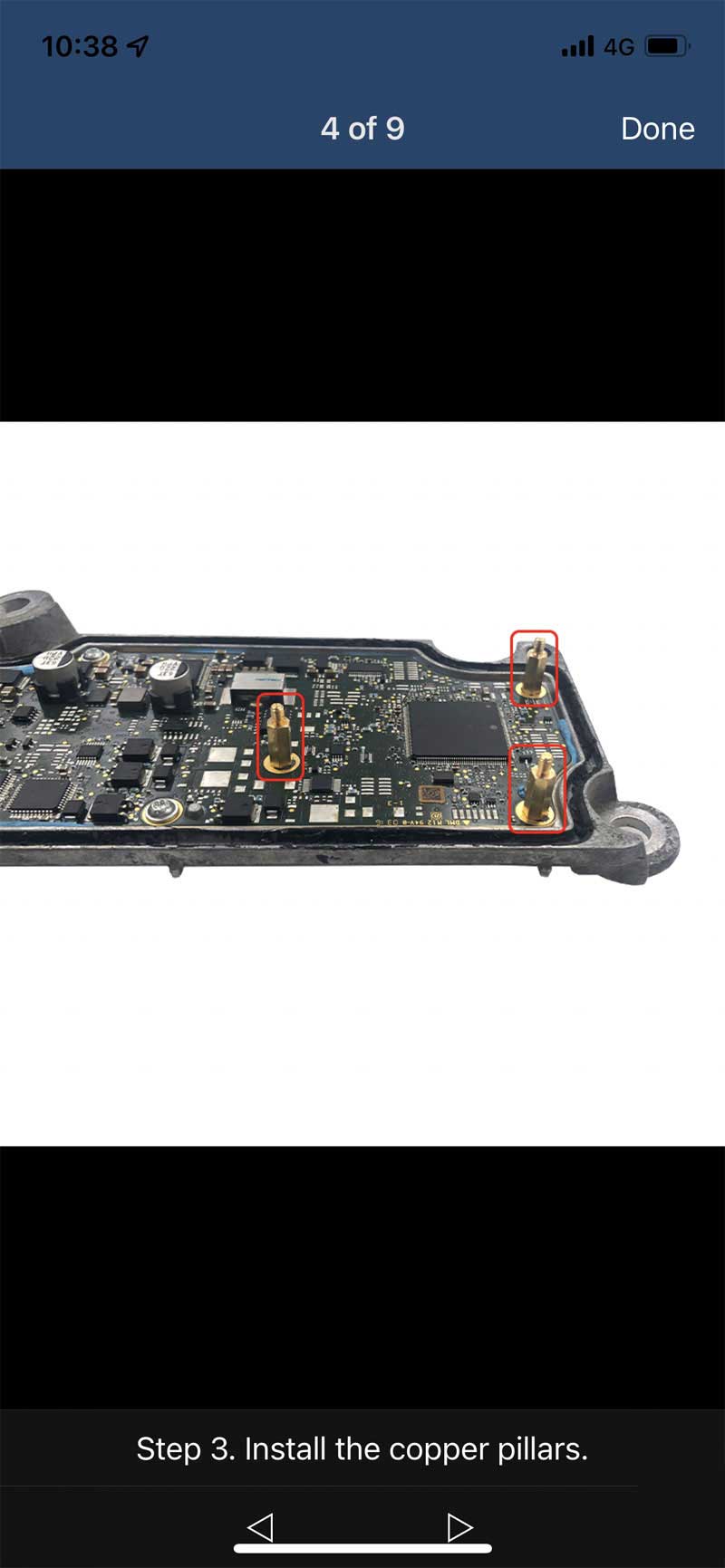

Étape 3 : Installer les piliers en cuivre

Étape 4 : Installez la carte d'interface de démarrage ZF-9HP et verrouillez-la avec des piliers en cuivre.

Étape 5 : Installez la carte d'interface de port ZF-9HP sur l'interface de la boîte de vitesses

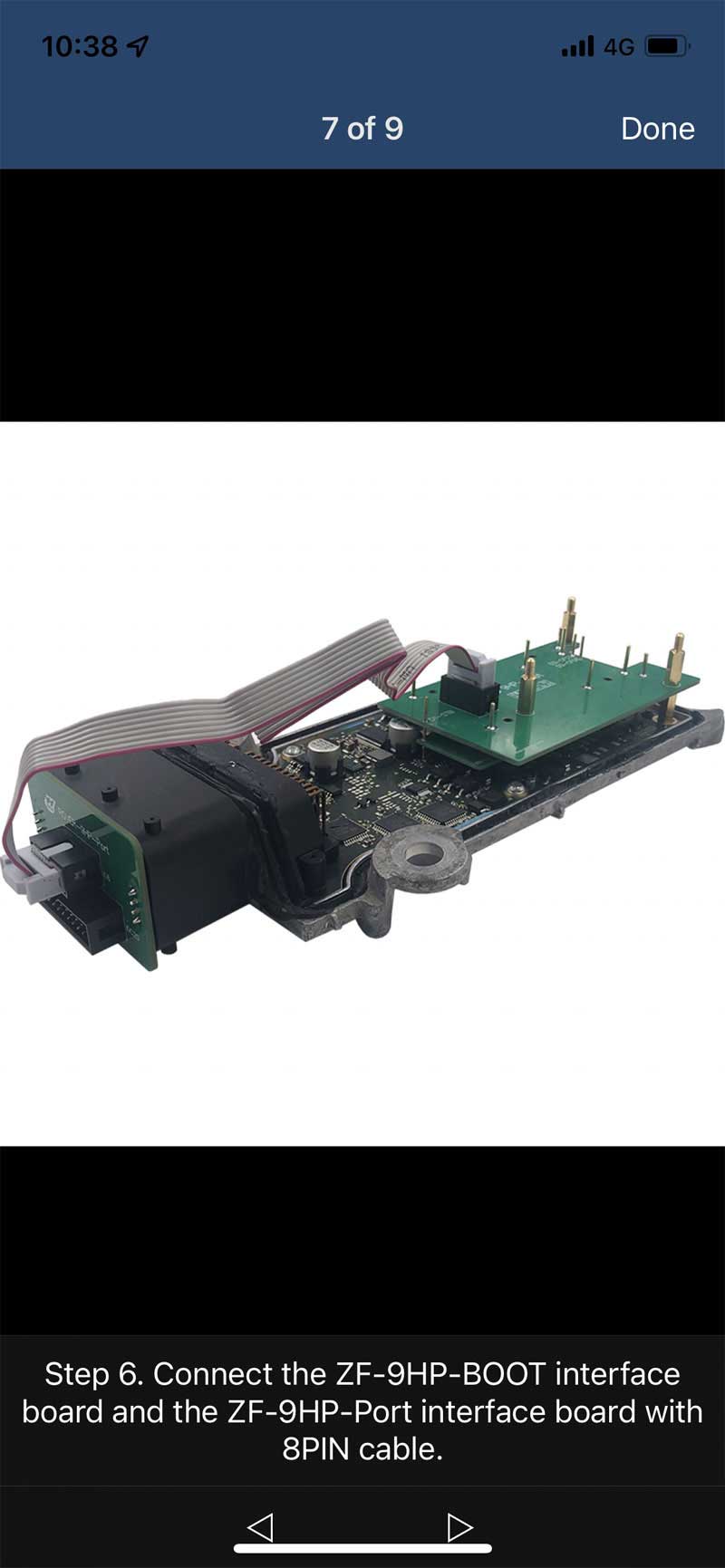

Étape 6 : connectez l'interface de démarrage ZF-9HP et la carte d'interface de port ZF-9HP avec un câble 8 broches

Étape 7 : Court-circuitez la résistance CAN de l'adaptateur OBP + ICP au "CAN-R Join"

Étape 8 : Connectez l'hôte ACDP, l'adaptateur OBP+ICP et l'ordinateur de boîte de vitesses ZF-9HP avec un câble 20PIN.

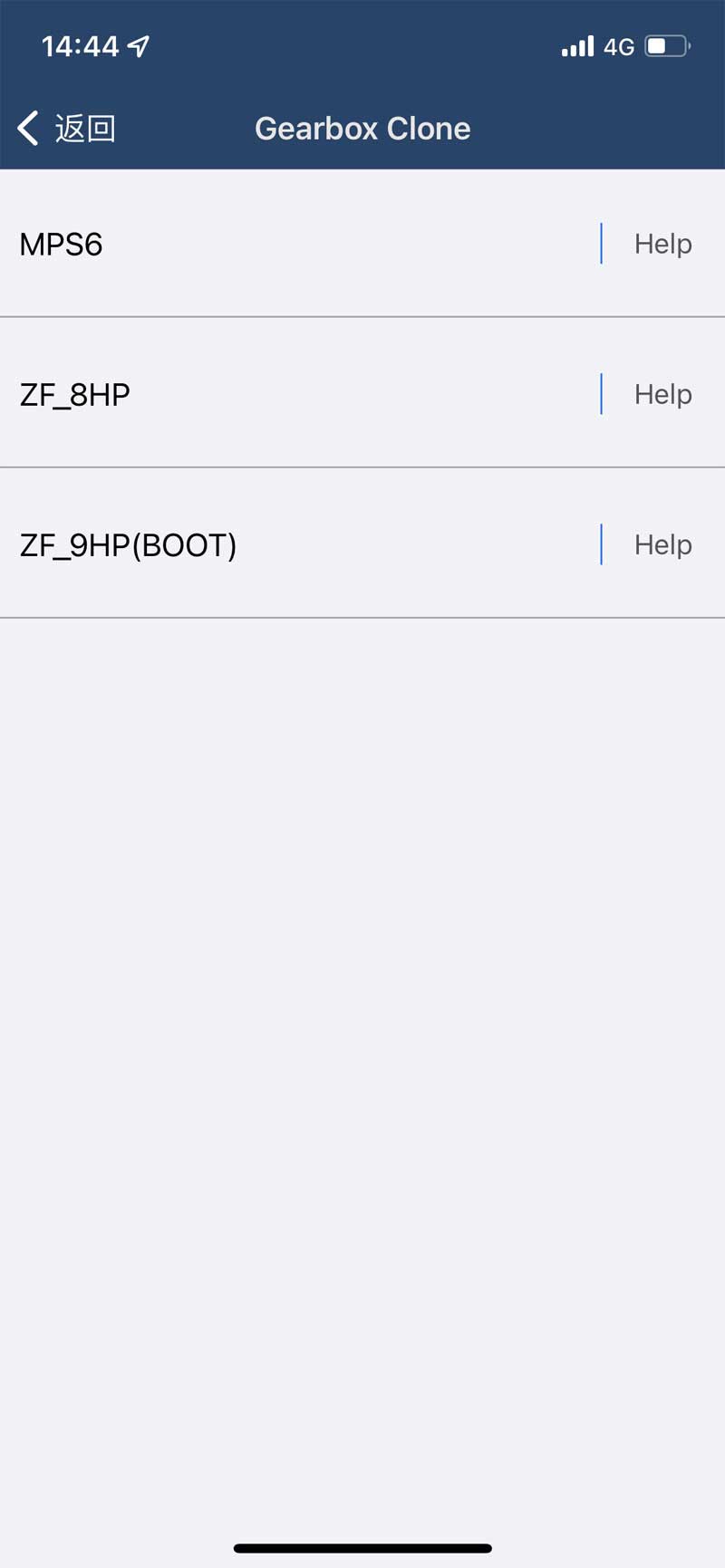

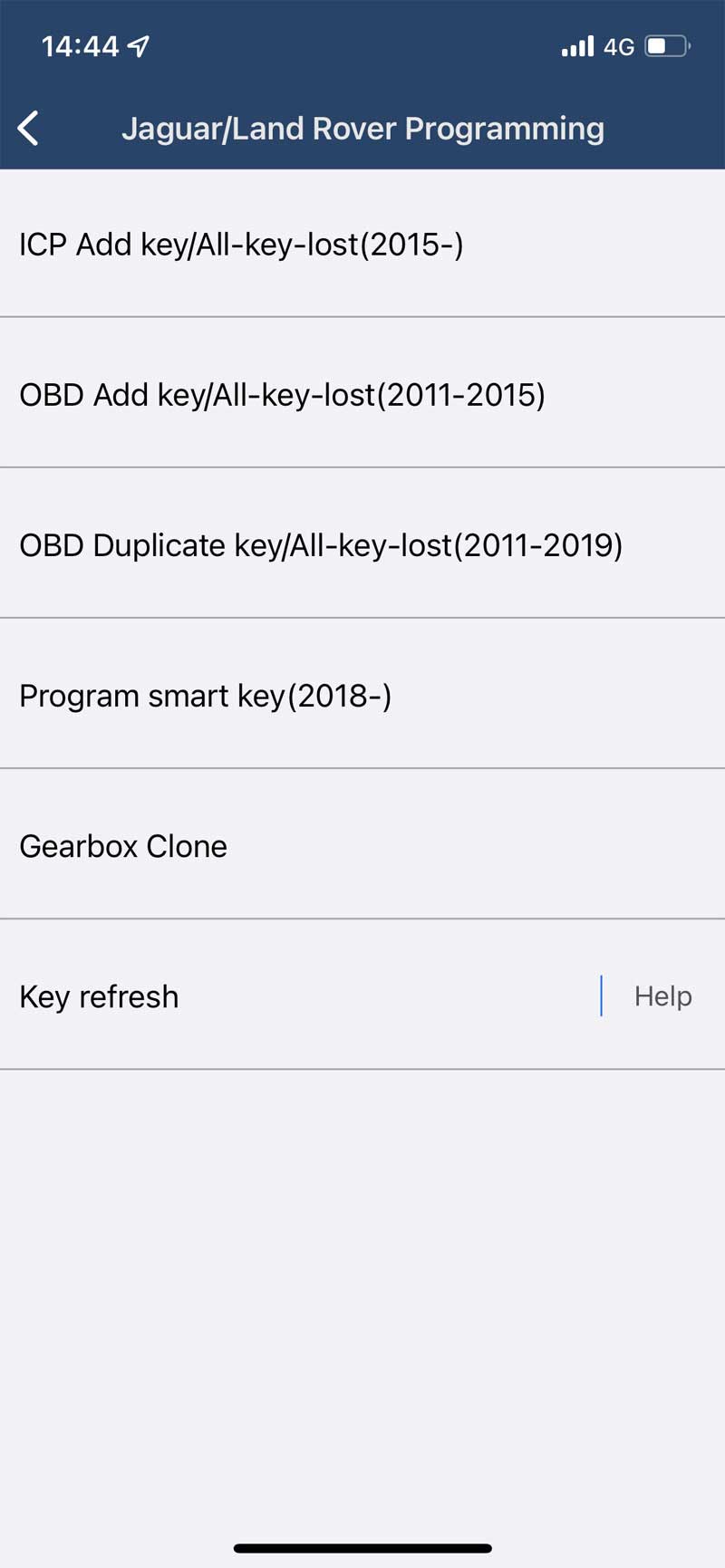

Exécutez ACDP Mini App, accédez à Jaguar/Land rover-> Gearbox Clone-> ZF-9HP (Boot)

Identité

Lecture complète des données de sauvegarde

Données d'écriture complètes

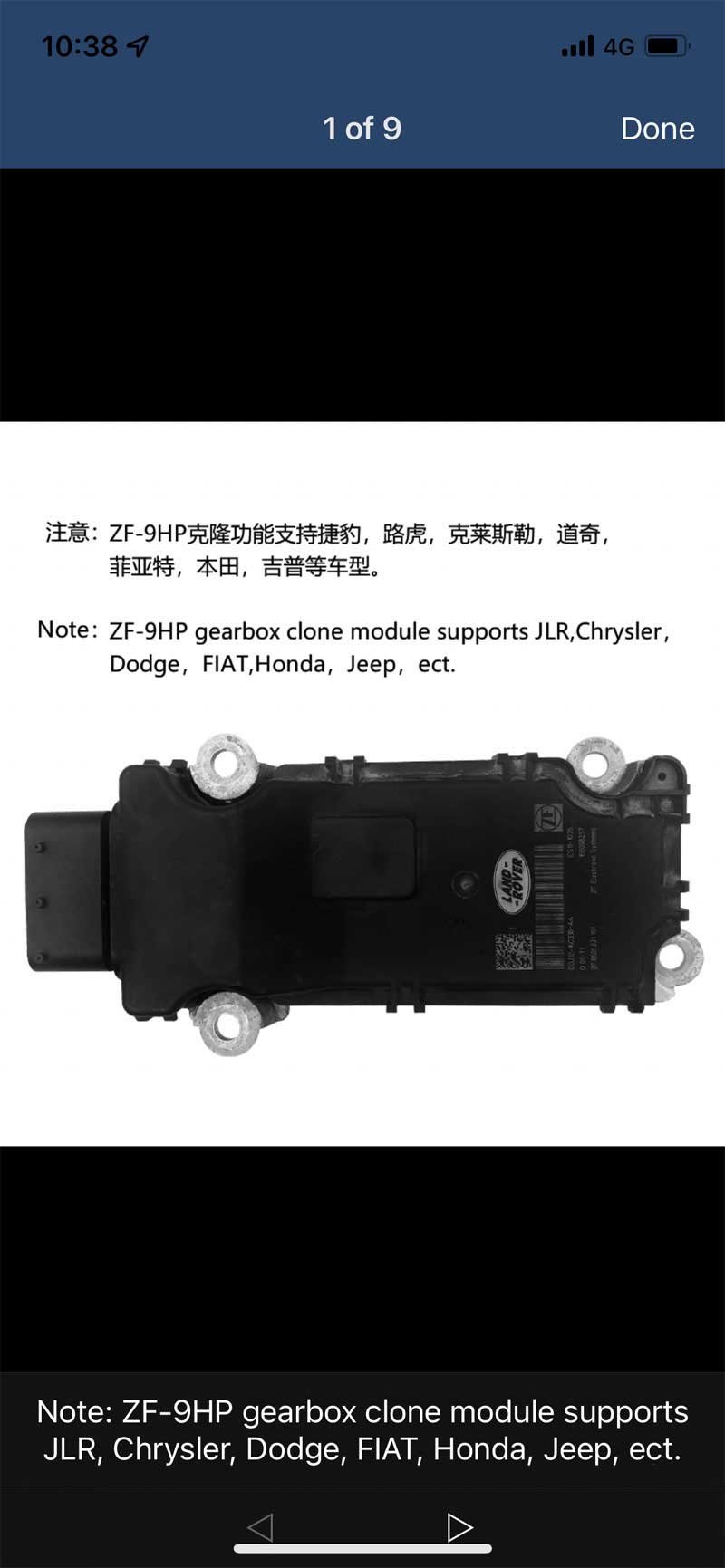

REMARQUE : Pour Honda, Fiat, Dodge et autres modèles avec boîte de vitesses 9HP, vous entrez dans le même chemin de menu que Jaguar Land Rover.

Compatibilité :

• Jaguar
• Land Rover
• Chrysler
• Esquiver
• Décret
• HONDA
• Jeep

Détails supplémentaires :
