Платформа тестирования механических ключей GODIAG BMW CAS1/CAS2 обнаруживает CAS и синхронизацию ключей

Тестовая платформа механических ключей GODIAG BMW CAS1/CAS2. Обнаружение CAS и синхронизация ключей. Сопоставление данных CAS без пайки. Чтение, запись и программирование.

GODIAG BMW CAS1/CAS2 Испытательная платформа с механическими ключами Описание:

Дополнительные инструменты диагностики адаптера от GODIAG с номером продукта: MK24115
Вес этого продукта: 390 г.

Примечание . Тестовая платформа механических ключей GODIAG BMW CAS1/CAS2 не поддерживает полуинтеллектуальный смарт-ключ CAS2 и не может использоваться с диагностическим оборудованием или с GT100, GT100+. При необходимости приобретите полуинтеллектуальную платформу обнаружения смарт-ключей для полуинтеллектуального смарт-ключа CAS2.

Особенности испытательной платформы с механическими ключами GODIAG BMW CAS1/CAS2:

1. Обнаружение CAS и синхронизации ключей.
2. Механический ключ CAS1/CAS2, не требующий пайки.
3. Чтение, запись и программирование данных CAS.
4. Все ключи потеряны/добавление совпадений ключей
5. Резервное копирование данных ключа CAS.
6. Оценка функции модуля CAS

Функции тестовой платформы с механическими ключами GODIAG BMW CAS1/CAS2:

1. Проверьте, синхронизированы ли модуль CAS1/CAS2 и механические ключи.



2. Сотрудничайте с CGDI BMW для выполнения всех операций по сопоставлению утерянных ключей или добавлению ключей.
3. Диагностика модуля CAS1/CAS2
4. Программирование модуля CAS1/CAS2

Синхронное обнаружение модуля и ключа:

Проверьте, можно ли синхронизировать модуль CAS2 и механический ключ:

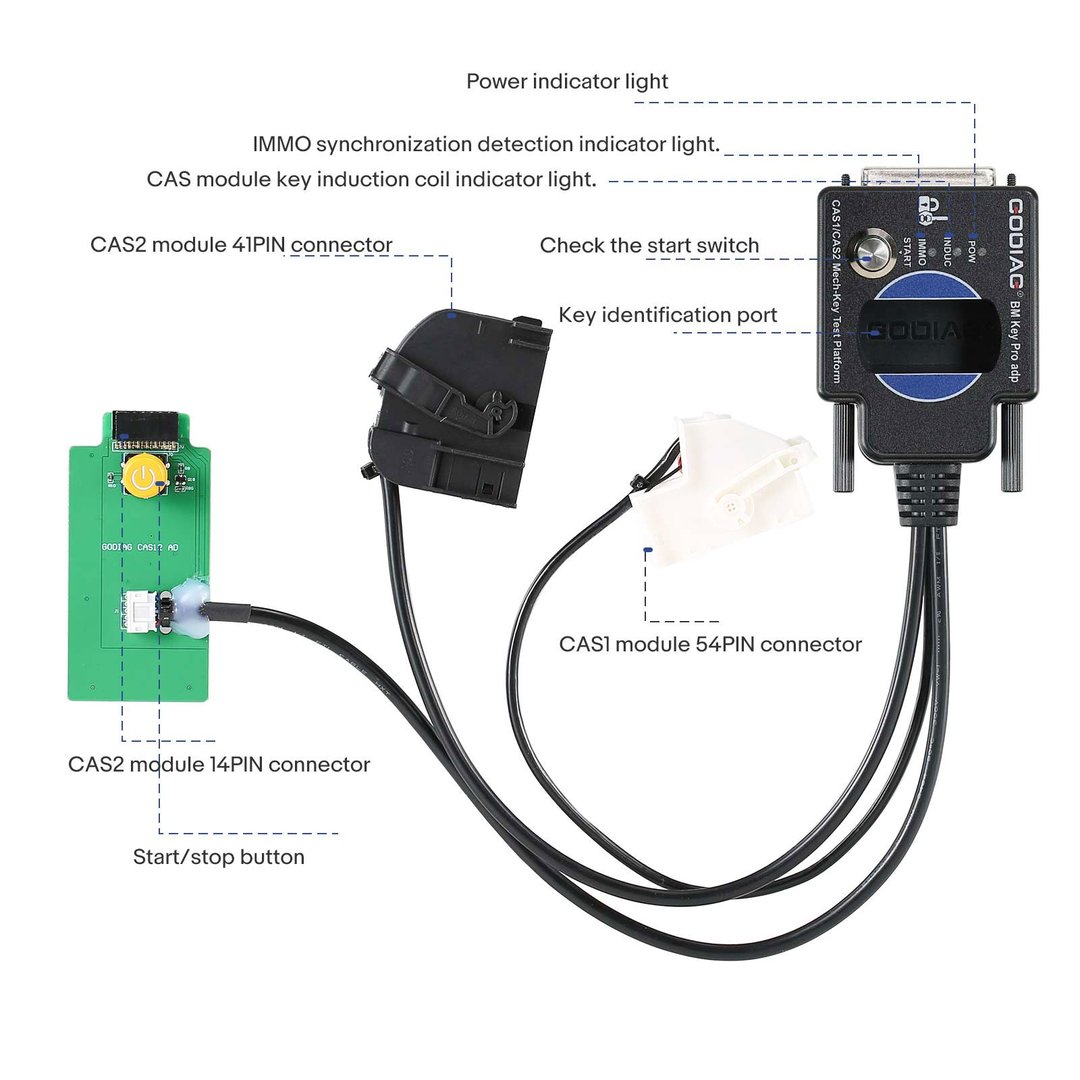

Шаг 1. Подключите модуль CAS2 согласно схеме подключения.
Шаг 2. Вставьте ключ в зону чувствительности ключа.
Шаг 3: Подключите источник питания.
Шаг 4: Нажмите пусковой переключатель (нажмите пусковой переключатель один раз, чтобы включить питание CAS и автоматически определить, синхронизированы ли ключ и CAS, нажмите его еще раз, чтобы выключить питание CAS и отключить обнаружение).
Метод определения синхронизации: при нажатии переключателя запуска обнаружения загорается индикатор питания. Если ключ синхронизирован с CAS2, индикатор индукционной катушки ключа модуля CAS будет регулярно мигать. Если это несинхронизированный ключ, индикатор индукционной катушки ключа будет быстро мигать в течение 2 секунд. [Если ключ синхронизирован с модулем CAS, загорится индикатор обнаружения синхронизации IMMO и прозвучит внутренний зуммер машины. Если ключ не синхронизирован с модулем CAS, индикатор обнаружения синхронизации IMMO не загорится и внутренний зуммер машины не прозвучит.]
Шаг 5: Нажмите и удерживайте аналоговую кнопку запуска/остановки, индикатор обнаружения синхронизации IMMO погаснет через 3 секунды. Индикатор датчика INDUC также гаснет. После отпускания загорится индикатор обнаружения синхронизации IMMO. Индикатор датчика INDUC мигает.

Модуль CAS1 и обнаружение синхронизации ключей:

1. Подключите модуль механического ключа CAS2 и диагностическое оборудование для программирования ключей в соответствии со схемой подключения. Нажмите кнопку запуска, чтобы подать питание на CAS2.

2.Выберите «ключевое обучение — информация CAS/EWS — подключение — чтение EEPROM». [Примечание. Уберите ключ и не выполняйте обнаружение синхронизации между ключом и модулем CAS2 перед подключением для чтения данных. Просто нажмите кнопку запуска, чтобы включить модуль CAS. Если модуль CAS обнаружит синхронизированный ключ, то подключенное устройство не сможет прочитать данные. ]

Сохранить в файл...

Он также может читать код CAS-DME.

3. Шаги программирования ключей: выберите «Изучение ключа — Обучение ключу CAS — Подключиться», выберите «Получить информацию о ключе» и «Сохранить информацию о ключе».

4. Выберите неиспользуемую позицию ключа, обязательно выберите меню «подготовить дилерский ключ с помощью программатора» и используйте программатор ключей VVDI2 для создания ключа. Если ключ помещен в зону чувствительности ключа на платформе тестирования механических ключей GODIAG BMW CAS1/CAS2, дилерский ключ не будет сгенерирован.

Если обнаружение нового ключа не синхронизировано, синхронизируйте CAS и DME или синхронизируйте CAS и ELV. Снова подключите устройство и модуль и нажмите кнопку «Проверьте пусковой выключатель». Если индикатор IMMO не загорается, войдите в меню VVDI2 «Key Learn — CAS/EWS Information — Connect — Synch DME-CAS или Synch CAS-ELV» для синхронизации. операция. [При выполнении синхронизации ключ должен быть помещен в область программирования распознавания ключей устройства VVDI2.]

1. Подключите модуль CAS1 и диагностическое устройство программирования ключей в соответствии со схемой подключения. Нажмите переключатель START на испытательной платформе с механическими ключами Godiag BMW CAS1/CAS2, и загорится индикатор POW, указывая на то, что испытательная платформа имеет выходную мощность. Также загорится индикатор режима CAS1. [Используйте источник питания 12 В, 2,5 А, иначе он не сможет управлять модулем CAS1]

2.Выберите «ключевое обучение — информация CAS/EWS — подключение — чтение EEPROM». [Будьте осторожны, не вставьте ключ. Если данные не могут быть прочитаны, повторно подключите и включите питание платформы.] [Примечание: не выполняйте проверку синхронизации между ключом и модулем CAS1, в противном случае соединение или чтение данных будут невозможны. Если выполняется проверка синхронизации, отключите источник питания и повторно подключите устройство и модуль CAS.]

Сохранить в файл...

Если вы хотите прочитать пробег CAS или изменить пробег CAS, воспользуйтесь соответствующим меню «Читать км». Он также может читать код CAS-DME.

3. Шаги программирования ключей: выберите «Изучение ключа — Обучение ключу CAS — Подключиться». Выберите «Получить ключевую информацию» и «Сохранить ключевую информацию».

4. Выберите неиспользуемую позицию ключа, обязательно выберите меню «подготовить дилерский ключ с помощью программатора» и используйте программатор ключей VVDI2 для создания ключа. [Поскольку гнездо идентификации ключа модуля CAS1 или датчик ключа тестовой платформы Mech-Key Test Platform GODIAG BMW CAS1/CAS2 не могут генерировать дилерские ключи.]

Если индикатор IMMO не загорается, войдите в меню VVDI2 «Key Learn — CAS/EWS Information — Connect — Synch DME-CAS или Synch CAS-ELV» для синхронизации. [При выполнении синхронизации ключ должен быть помещен в область обнаружения ключа устройства VVDI2.]

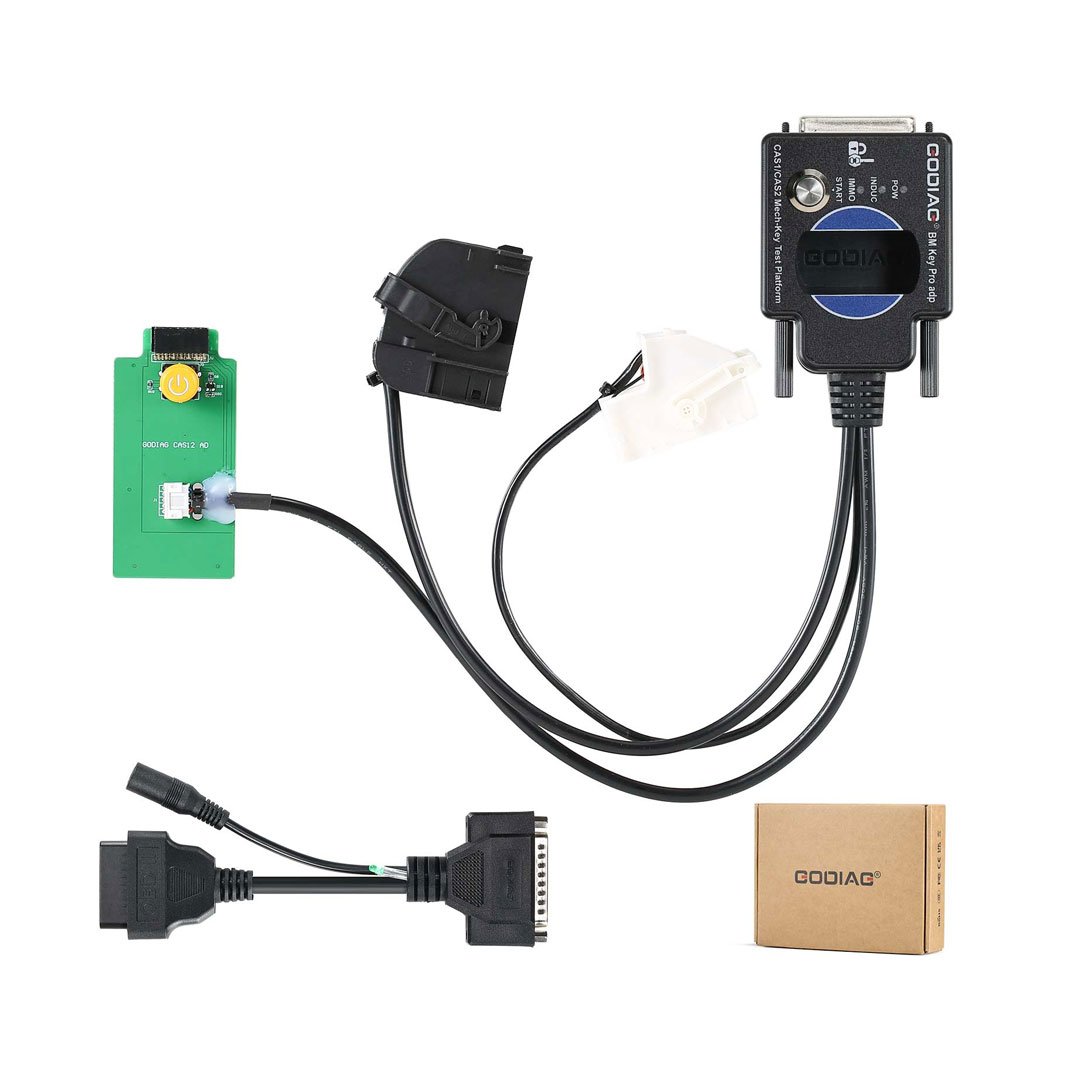

Платформа для тестирования механических ключей GODIAG BMW CAS1/CAS2 включает в себя:

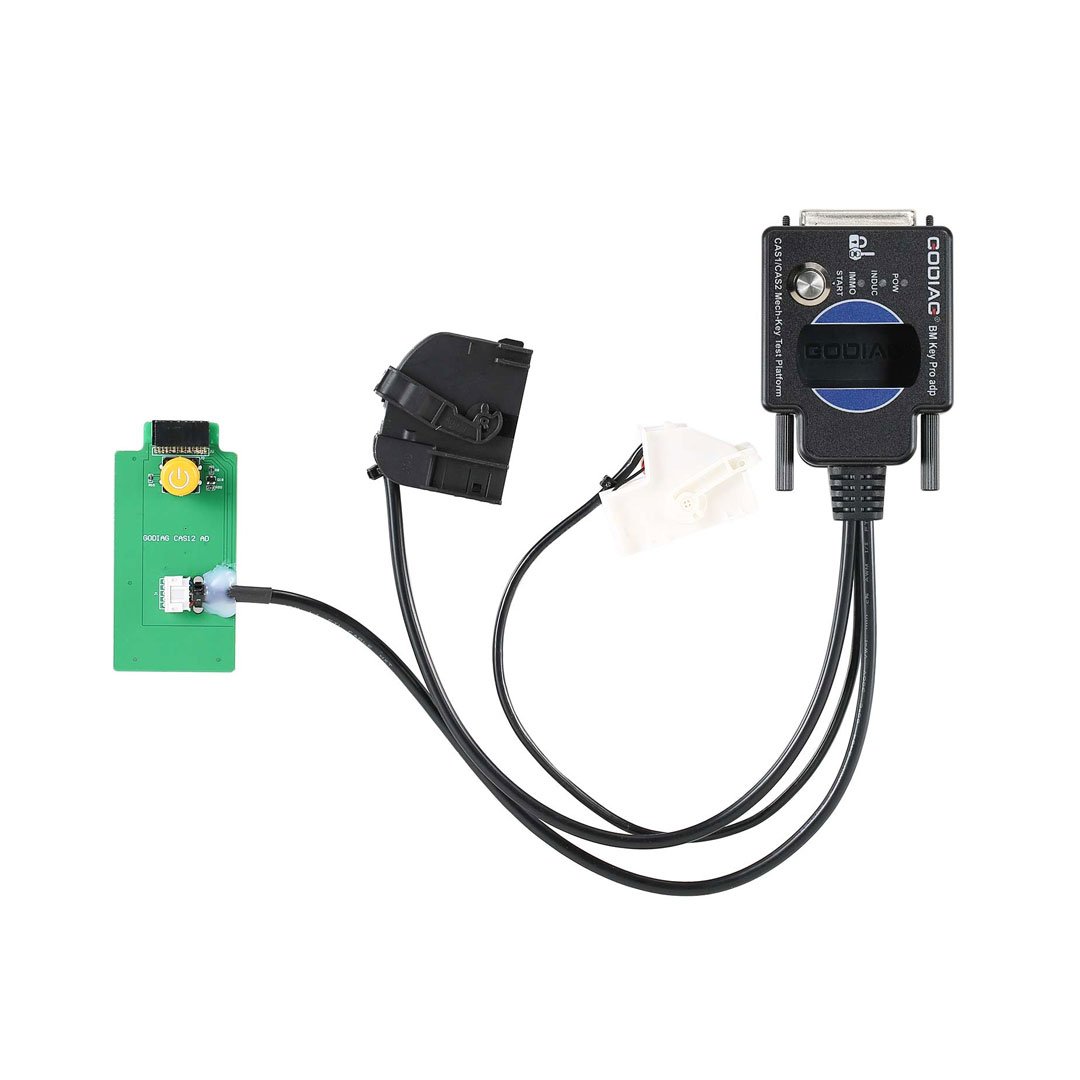

1 шт. x Тестовая платформа с механическими ключами GODIAG BMW CAS1/CAS2

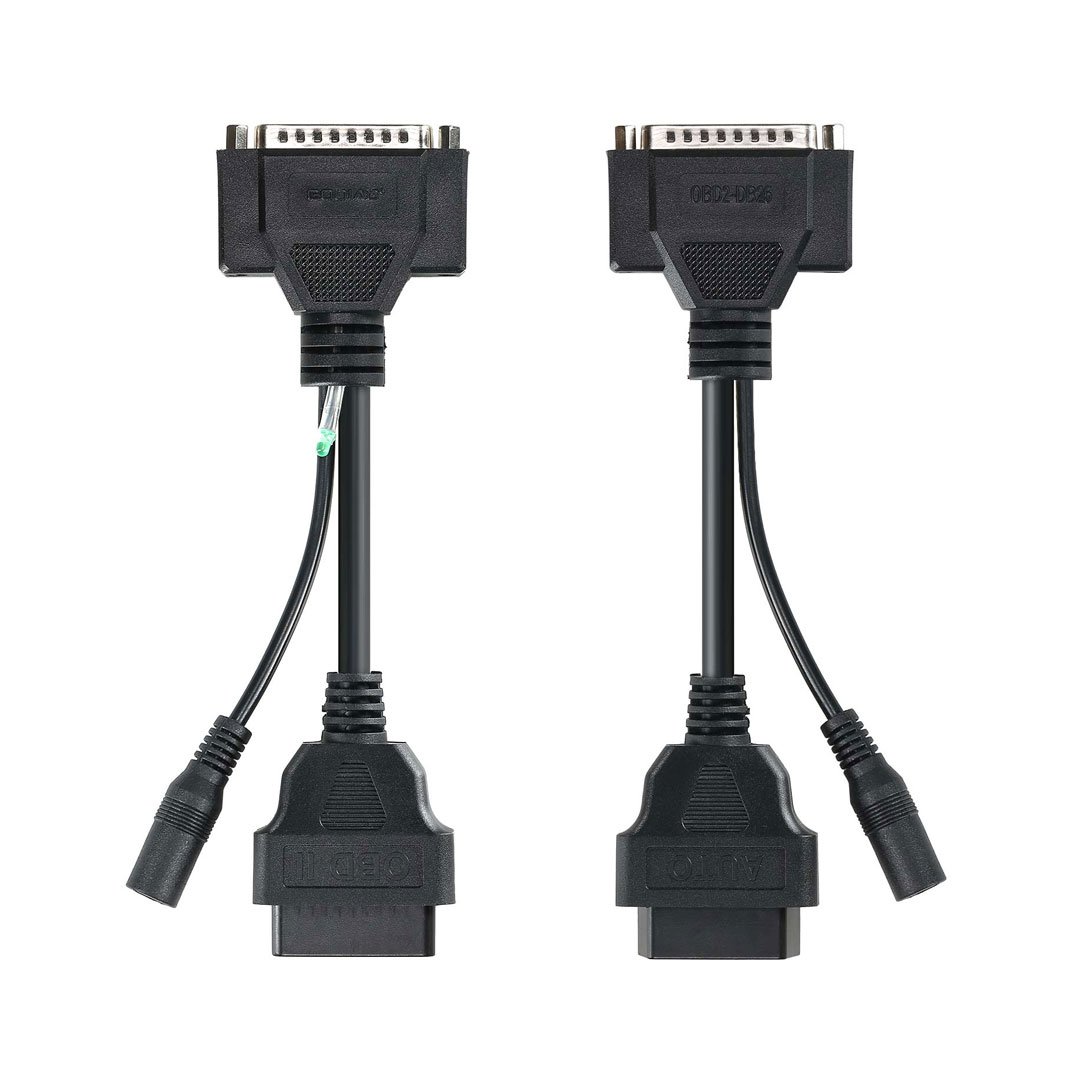

1 шт. х OBD2-DB25 кабель
