Plataforma de teste GODIAG BMW CAS1 / CAS2 Mech-Key detecta CAS e sincronização de chave, leitura, gravação e programação de dados CAS correspondentes sem solda
Descrição da plataforma de teste GODIAG BMW CAS1/CAS2 Mech-Key:

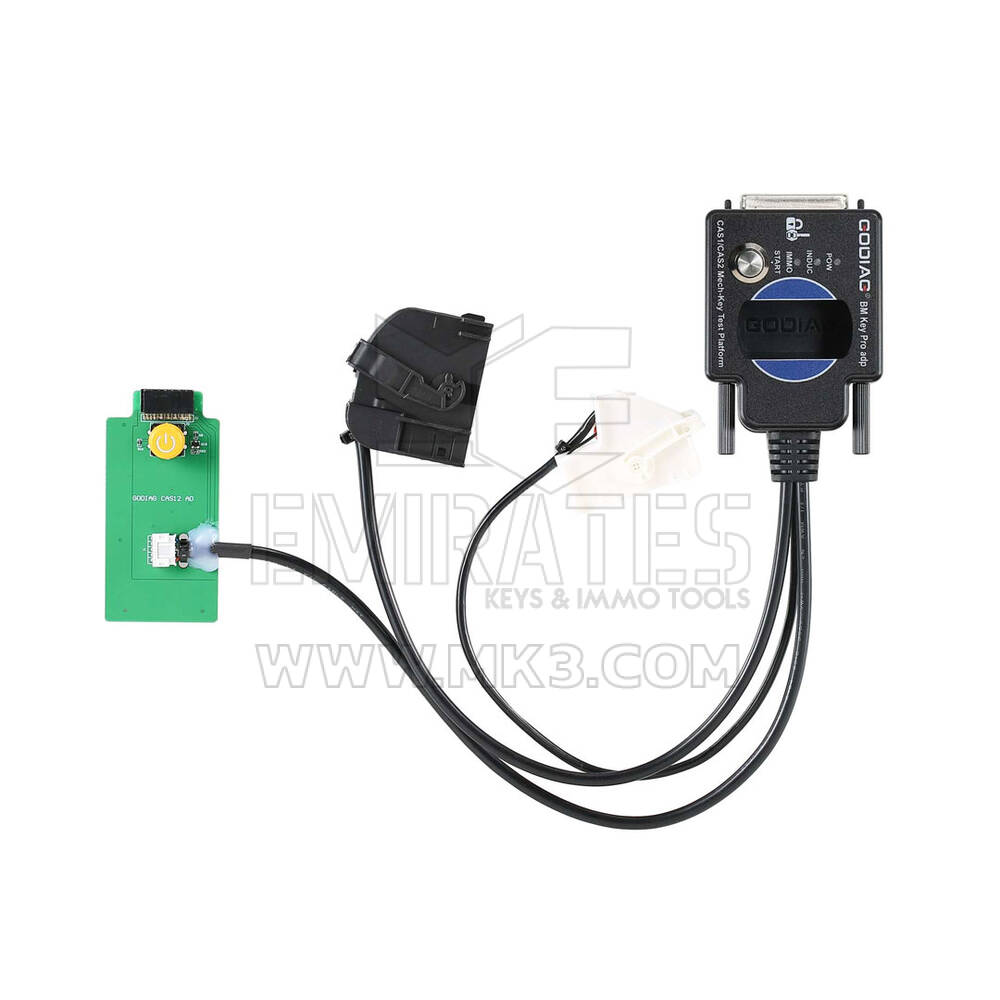

A plataforma de teste GODIAG BMW CAS1/CAS2 Mech-Key é um dispositivo dedicado desenvolvido para serralheiros BMW, engenheiros de manutenção e engenheiros de programação CAS1/CAS2. Ele pode cooperar com os principais dispositivos de programação, como Xhorse Key Tool Plus Pad / Xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 / CGDI BMW / Lonsdor, dispositivos OBDSTAR, etc., para executar todas as operações de correspondência perdida ou adição de chave. Observe que este produto é adequado apenas para chaves mecânicas.
Ferramentas adicionais de diagnóstico de adaptador da GODIAG com número do produto: MK24115
Este produto de peso: 390g
Nota : A plataforma de teste GODIAG BMW CAS1/CAS2 Mech-Key não suporta chave inteligente semi-inteligente CAS2 e não pode ser usada com equipamento de diagnóstico ou com GT100, GT100+. Se necessário, adquira uma plataforma de detecção de chave inteligente semi-inteligente para a chave inteligente semi-inteligente CAS2.
Recursos da plataforma de teste GODIAG BMW CAS1 / CAS2 Mech-Key:
1. Detecte CAS e sincronização de chaves
2. Chave mecânica CAS1/CAS2 correspondente sem solda
3. Leitura, gravação e programação de dados CAS
4. Todas as chaves perdidas/adicionando chaves correspondentes
5. Backup de dados chave CAS
6. Julgamento da função do módulo CAS
![Plataforma GODIAG BMW CAS1/CAS2](/uploads/files/products/product/MK24115/07.jpg)
Funções da plataforma de teste GODIAG BMW CAS1 / CAS2 Mech-Key:
1.Verifique se o módulo CAS1/CAS2 e as chaves mecânicas estão sincronizados.
![Plataforma GODIAG BMW CAS1/CAS2](/uploads/files/products/product/MK24115/08.jpg)
2.Coopere com o CGDI BMW para realizar todas as operações de correspondência perdida ou adição de chave.
3. Diagnóstico do módulo CAS1/CAS2
4. Programação do módulo CAS1 / CAS2
Detecção síncrona de módulo e chave:
Verifique se o módulo CAS2 e a chave mecânica podem ser sincronizados:
Passo 1: Conecte o módulo CAS2 de acordo com o diagrama de conexão
Etapa 2: coloque a chave na área de detecção de chave
Etapa 3: Conecte a fonte de alimentação.
Passo 4: Pressione o botão Iniciar (pressione o botão Iniciar uma vez para ligar a alimentação CAS e detectar automaticamente se a chave e o CAS estão sincronizados, pressione-o novamente para desligar a alimentação CAS e desligar a detecção).
Método de julgamento de sincronização: quando o interruptor de início de detecção é pressionado, a luz indicadora de energia acenderá. Se a chave estiver sincronizada com CAS2, a luz indicadora da bobina de indução da chave do módulo CAS piscará regularmente. Se for uma chave não sincronizada, a luz indicadora da bobina de indução da chave piscará rapidamente por apenas 2 segundos. [Se a chave estiver sincronizada com o módulo CAS, a luz indicadora de detecção de sincronização IMMO acenderá e a campainha interna da máquina soará. Se a chave não estiver sincronizada com o módulo CAS, a luz indicadora de detecção de sincronização IMMO não acenderá e a campainha interna da máquina não soará.]
Etapa 5: Pressione e segure o botão analógico iniciar/parar, a luz indicadora de detecção de sincronização IMMO apagará após 3 segundos. A luz indicadora do sensor INDUC também apaga. Após liberar, a luz indicadora de detecção de sincronização IMMO acenderá. A luz indicadora do sensor INDUC pisca.
Módulo CAS1 e detecção de sincronização de chave:
![Plataforma GODIAG BMW CAS1/CAS2](/uploads/files/products/product/MK24115/09.jpg)
1.Conecte o dispositivo de acordo com o diagrama de conexão. Use 12V 2,5A para fonte de alimentação, caso contrário o módulo CAS1 não poderá ser acionado. [Não conecte o módulo CAS2]
2.Pressione o interruptor de partida [você pode ver a luz indicadora START-STOP no CAS acender]
3.Insira a chave em CAS1
4.Pressione a tecla CAS1. Se a chave estiver sincronizada com o módulo CAS1, a chave CAS1 será bloqueada. Ele sairá automaticamente se a chave não estiver sincronizada.
Programação de chave de módulo de chave mecânica CAS2 e demonstração de conexão de diagnóstico de identificação de programação de módulo:
O seguinte usa o dispositivo Xhorse vvdi2 para realizar a programação da chave mecânica BMW CAS2 e operações de correspondência:
1.Conecte o módulo de chave mecânica CAS2 e o equipamento de diagnóstico de programação de chave de acordo com o diagrama de conexão. Pressione o botão Iniciar para fornecer energia ao CAS2.
![](/uploads/files/products/product/MK24115/2024010466746871.jpg)
2.Selecione “chave aprender—Informações CAS/EWS---Conectar-- Ler EEPROM”. [Nota: Retire a chave e não execute a detecção de sincronização entre a chave e o módulo CAS2 antes de conectar para ler os dados. Basta pressionar o botão Iniciar para alimentar o módulo CAS. Se o módulo CAS detectar uma chave sincronizada, o dispositivo conectado não poderá ler os dados. ]
![](/uploads/files/products/product/MK24115/2024010466746872.jpg)
Salvar em arquivo...
![](/uploads/files/products/product/MK24115/2024010466746873.jpg)
Se desejar ler a quilometragem CAS ou modificar a quilometragem CAS, utilize o menu correspondente “Ler KM”.
Ele também pode ler o código CAS-DME.
![](/uploads/files/products/product/MK24115/2024010466746874.jpg)
3.Etapas de programação chave: selecione “key learn—CAS Key Learn ---Connect”, selecione “Get Key Info” e “Save Key Info”.
![](/uploads/files/products/product/MK24115/2024010466746875.jpg)
4. Selecione uma posição de chave não utilizada, certifique-se de selecionar o menu “preparar chave do revendedor com programador” e use o programador de chave VVDI2 para gerar a chave. Se a chave for colocada na área de detecção de chave da plataforma de teste GODIAG BMW CAS1/CAS2 Mech-Key, a chave do revendedor não será gerada.
![](/uploads/files/products/product/MK24115/2024010466746876.jpg)
![](/uploads/files/products/product/MK24115/2024010466746877.jpg)
5. Depois de programar a chave do revendedor, coloque a chave na porta do sensor da plataforma de teste Godiag BMW CAS1/CAS2 Mech-Key para teste. Para etapas de teste, consulte detecção de sincronização de módulo e chave.
Se a detecção da nova chave estiver fora de sincronia, sincronize CAS e DME ou sincronize CAS e ELV. Reconecte o dispositivo e o módulo e pressione o botão 'Verifique a chave de partida' Se a luz IMMO não acender, entre no menu VVDI2 “Key Learn—CAS/EWS Information—Connect—Synch DME-CAS ou Synch CAS-ELV” para sincronização Operação. [Ao realizar a sincronização, a chave deve ser colocada na área de programação de detecção de chave do dispositivo VVDI2.]
![](/uploads/files/products/product/MK24115/2024010466746878.jpg)
![](/uploads/files/products/product/MK24115/2024010468223673.jpg)
O seguinte usa o dispositivo Xhorse vvdi2 para realizar a programação da chave BMW CAS1 e operação de correspondência:
1.Conecte o módulo CAS1 e o dispositivo de diagnóstico de programação chave de acordo com o diagrama de conexão. Pressione o botão START na plataforma de teste Godiag BMW CAS1/CAS2 Mech-Key e a luz indicadora POW acenderá, indicando que a plataforma de teste tem potência de saída. A luz indicadora do modo CAS1 também acenderá. [Use fonte de alimentação 12V 2,5A, caso contrário não será capaz de acionar o módulo CAS1]
![](/uploads/files/products/product/MK24115/2024010468223674.jpg)
2.Selecione “chave aprender—Informações CAS/EWS---Conectar-- Ler EEPROM”. [Tenha cuidado para não inserir a chave. Se os dados não puderem ser lidos, reconecte e ligue a energia da plataforma.] [Nota: Não realize teste de sincronização entre a chave e o módulo CAS1, caso contrário a conexão ou leitura dos dados não será possível. Se for realizado um teste de sincronização, desconecte a fonte de alimentação e reconecte o dispositivo e o módulo CAS.]
![](/uploads/files/products/product/MK24115/2024010468223676.jpg)
Salvar em arquivo...
![](/uploads/files/products/product/MK24115/2024010468223677.jpg)
Se desejar ler a quilometragem CAS ou modificar a quilometragem CAS, utilize o menu correspondente "Ler KM". Ele também pode ler o código CAS-DME.
![](/uploads/files/products/product/MK24115/2024010468223677.jpg)
3. Etapas de programação chave: selecione “key learn—CAS Key Learn----Connect”. Selecione “Obter informações principais” e “Salvar informações principais”.
![](/uploads/files/products/product/MK24115/2024010468223678.jpg)
4.Selecione uma posição de chave não utilizada, certifique-se de selecionar o menu “preparar chave do revendedor com programador” e use o programador de chave VVDI2 para gerar a chave. [Porque o soquete de identificação da chave do módulo CAS1 ou o sensor de chave da plataforma de teste GODIAG BMW CAS1/CAS2 Mech-Key não podem gerar chaves do revendedor.]
![](/uploads/files/products/product/MK24115/2024010468223679.jpg)
![](/uploads/files/products/product/MK24115/2024010468223681.jpg)
5. Depois que a chave do revendedor for programada com sucesso, coloque a chave no soquete do módulo chave do módulo CAS1 para teste. Para etapas de teste, consulte o módulo CAS1 e as etapas de detecção de sincronização de chave.
Se a luz IMMO não acender, entre no menu VVDI2 “Key Learn—CAS/EWS Information—Connect—Synch DME-CAS ou Synch CAS-ELV” para sincronização. [Ao realizar a sincronização, a chave deve ser colocada na área de detecção de chave do dispositivo VVDI2.]
![](/uploads/files/products/product/MK24115/2024010468223681.jpg)

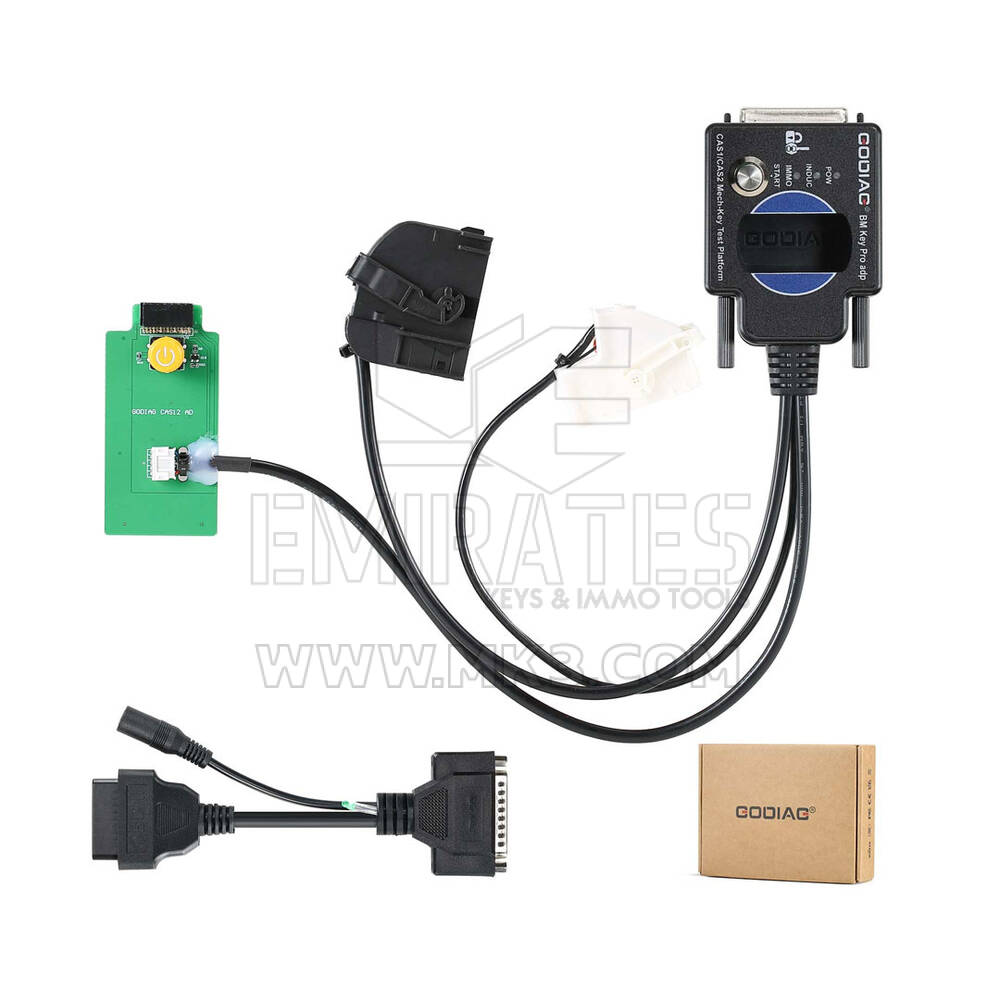

A plataforma de teste GODIAG BMW CAS1 / CAS2 Mech-Key inclui:
1 unidade x plataforma de teste GODIAG BMW CAS1/CAS2 Mech-Key
1 unidade x cabo OBD2 para DB25
