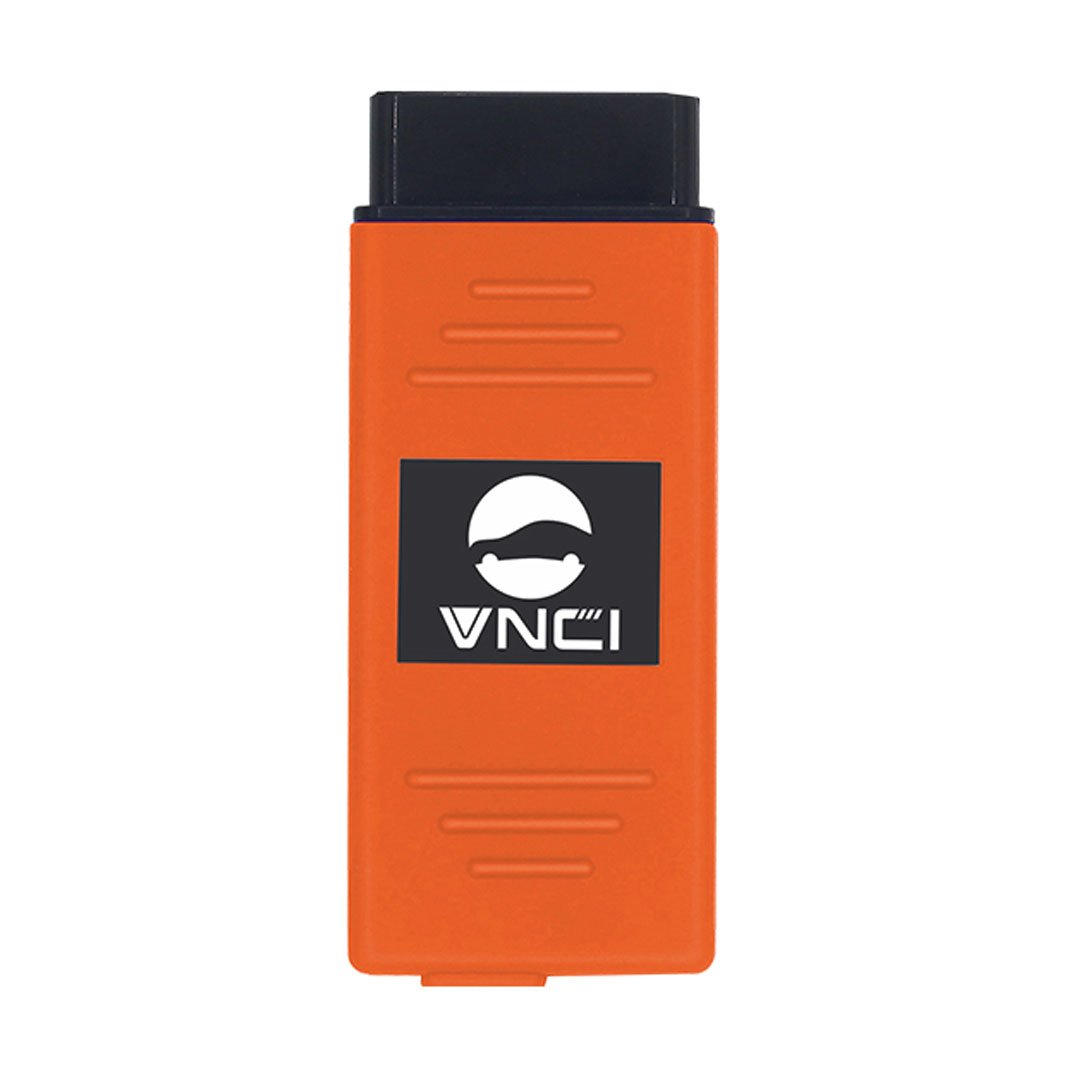

Диагностический интерфейс Porsche VNCI PT3G

Диагностический интерфейс VNCI PT3G Porsche, совместимый с программными драйверами PIWIS, Plug And Play

Описание диагностического интерфейса Porsche VNCI PT3G:

Диагностические инструменты от VNCI с номером продукта: MK25347
Вес этого продукта: 230 г

Диагностический интерфейс VNCI PT3G для Porsche

• Совместимость с оригинальным драйвером, Plug and play

• Совместимость с диагностическим программным обеспечением Porshe и инженерным программным обеспечением

• Поддерживает подключение по USB, WiFi и LAN

• Поддержка 9PA 9YA 9YB 92A 95B 918 970 971 981 982 986 987 991 992 996 997 Y1A и все модели с 1996 года по настоящее время

• 100% оригинальная производительность, 10% оригинальная цена

Введение в диагностическую систему OEMPIWIS3

Система используется для диагностики неисправностей и программирования обновления кода блока управления для автомобилей Porsche, а устройство объединяет полные диагностические функции для моделей Porsche. Оно также позволяет одновременно считывать данные с разных блоков управления, что упрощает диагностику. ЭБУ можно кодировать автоматически, по отдельности или из таблицы управления. Запись состояния автомобиля PI3 (известная как протокол VAL - журнал анализа автомобиля) теперь автоматически регистрируется, когда автомобиль используется, во время технического обслуживания и после завершения технического обслуживания. VNCI можно использовать для измерения постоянного и переменного напряжения, измерения постоянного и переменного тока, проверки диодов, измерения сопротивления, проверки включения/выключения или разомкнутой цепи, чтобы показать изменение напряжения, тока и сопротивления с течением времени, с функцией осциллографа.

Руководство по устранению неполадок системы программного обеспечения стало быстрее и проще в использовании. Оно может отображать всю диагностическую информацию, процедуры инициирования и возможные источники неисправностей, а значительно переработанный «руководимый поиск неисправностей» (GFF) означает, что повторные ремонты («первое исправление») еще больше сокращаются. Интегрированная функция онлайн-обучения, простота эксплуатации, интегрированная новая база данных, прямой доступ к технической информационной системе мастерской.

Возможности VNCI PT3G/PT4G:

• Диагностика приложения

• Поиск неисправностей загрузки (GFF)

• Функция фактического значения/входного сигнала

• Функция Drive Link/Test

• Группа функций по техническому обслуживанию/ремонту

• Группа функций кодирования/программирования

• Логирование8. фильтр

• Применение схемы электропроводки

• Поддерживает удаленное управление PPN онлайн, имеет новейшую базу данных инженеров PIDT, позволяет кодировать Panamera, Cayenne E3, Taycan и другие.

Особенности и характеристики системы

Чтение/очистка кодов ошибок, захват потока данных, сопоставление компьютерного программирования, тестирование компонентов, консультации по сервисной информации, чертежи полевых компонентов, схемы электропроводки.

Он работает со старыми и новыми автомобилями. Он поставляется с ноутбуком Panasonic и оригинальным программным обеспечением для тестирования. Tester IV поможет вам диагностировать и программировать последние и старые автомобили. Примеры включают 911(997)(991), Cayman(987), 2010-2010 Cayenne, 2011-2011 Cayenne и Panamera.

Новая Panamera может быть диагностирована только с помощью Tester IV. Согласно текущему плану проекта, все ранние модели будут постепенно заменены новым Tester IV к концу 2010 года. Tester IV охватывает абсолютно новые модели, такие как абсолютно новые Panamera 971, Cayenne 9Y0 E3, Panamera 992, Cayman 982 GT4 Clubsport и т. д., которые вообще не поддерживают II. Не будет поддерживаться в будущем.

После того, как ранние диагностические процедуры будут перенесены в Tester IV, Tester I больше не будет доступен. Когда Tester IV будет распространен, он будет включать базовое программное обеспечение. Это необходимо для запуска и настройки тестера. Эта система будет поддерживать активацию CarPlay для Porsche Macan и удаленную поддержку PPN онлайн

Система поддержки VNCI PT3G/PT4G

• Двигатель автоматическая коробка передач, кондиционер, SRS, ABS, ASR, MPL, GM, оригинальная противоугонная система, система бесключевого доступа, система OBDII.

• Онлайн-программирование модуля шлюза BGM

• для обновления программного обеспечения Porsche Tekken Sport

• Задние/передние модули программируются, новые или б/у в зависимости от состояния автомобиля.

• Программирование ключей (ключи сортируются по VIN)

• Модуль ECU CP б/у разблокирован

• Программирование замены блока управления двигателем

• Модуль передачи PPN онлайн-программирование

• отключить СУДС

• Проект обновления OEM Программирование кодирования PPN

• 2019-2022 Sport Chrono Sport plus удаленная активация 4 и 5054A VCI

• В каждом проекте проверяется схема электропроводки OEM-модификации, например, 360 Surround View, ACC, AMP.

• Руководство по удаленной модификации OEM, техническая поддержка почасовая или по проверке входа в систему по VIN-коду

• Активация OEM Apple CarPlay для Porsche Macan95B через PPN онлайн

• Обновление системы PI 4 поддерживает PPN онлайн и PIDT new

• Онлайн-программирование модуля шлюза

• для Porsche Taycan Sports Обновление программного обеспечения

• Программирование модулей бэкэнда/фронтэнда

• Программирование ключей (порядок нажатия клавиш VIN)

• Разблокировка CP использованного модуля ECU

• Отключить СУДС

• Проект модернизации OEM Программирование кодирования PPN

• Проверьте схему электропроводки OEM-модификации для каждого проекта.

• Руководство по удаленной модернизации OEM техническая поддержка каждый час

• для ремонта Porsche OEM, пожалуйста, укажите артикул

• Активация OEM Apple CarPlay онлайн через PPN

• Обновление системы PI 3 поддерживает PPN онлайн и PIDT new

• Пакет устройств SMARTPCM для решений PCM

• PCM5 MH2p Полный экран CarPlay включен

• PCM5 MH2p Android автоматическая активация

• PCM4/4.1 MHI2 Android Автоматическая активация

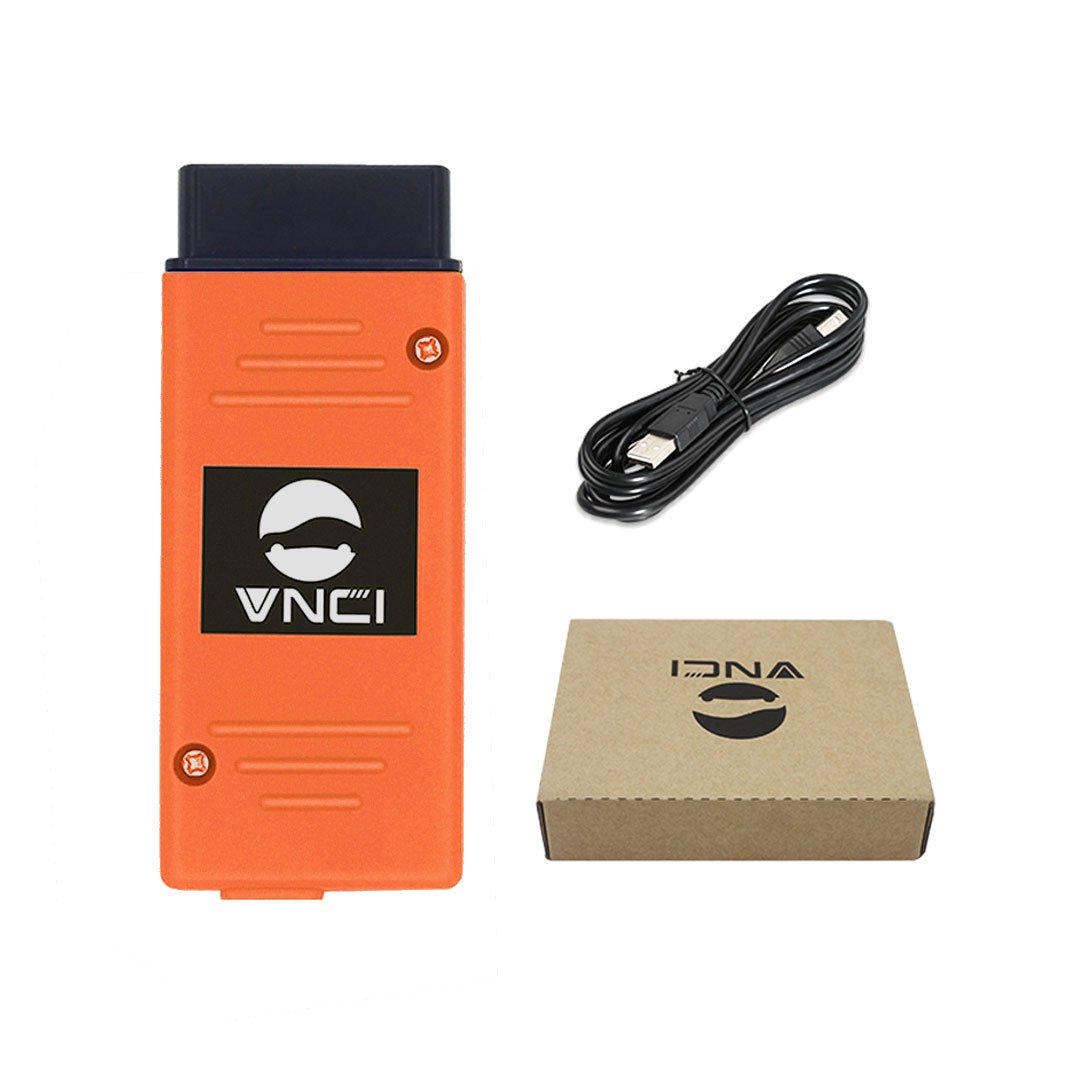

В пакет включено:

• 1 шт х VNCI PT3G

• 1 шт. х USB-кабель

Подробности конфигурации беспроводного соединения VNCI PT3G

Шаг 1: Обновите новую версию

Вам необходимо установить новейшую версию диспетчера устройств VNCI PT3G и обновить прошивку VNCI PT3G до последней версии, как показано на рисунке ниже.

новая версия сейчас(2024-07-04)

Диспетчер устройств VNCI v2.0

версия прошивки: 1.0.6.3

Шаг 2: Подключите VNCI PT3G к программному обеспечению piwis и переключитесь в состояние конфигурации беспроводной сети через USB-кабель.

Шаг 3: Настройте сетевую информацию о подключении WLAN и точке доступа

1. Информация о подключении WLAN настроена, как показано на рисунке ниже.

① выберите меню «Конфигурация VCI->Инфраструктура WLAN»

② введите имя вашей сети и пароль

③ Этот флажок должен быть установлен.

④ После ввода всей правильной информации о конфигурации нажмите кнопку «Обновить VCI», чтобы сохранить информацию о конфигурации.

2. Информация о подключении точки доступа (AP) настроена, как показано на рисунке ниже.

① выберите меню «Конфигурация VCI->Точка доступа WLAN»

② Пользовательское имя беспроводной сети (имя сети по умолчанию — «PTG_VCI_{номер устройства}») и пароль

③ Этот флажок должен быть установлен.

④ После ввода всей правильной информации о конфигурации нажмите кнопку «Обновить VCI», чтобы сохранить информацию о конфигурации.

Шаг 4: Сопряжение текущей компьютерной системы PIWIS3 и информации о конфигурации VNCI PTG (Очень важно! Очень важно! Очень важно! )

После настройки информации о подключении WLAN и конфигурации подключения AP вам необходимо выполнить операцию сопоставления в программном обеспечении PIWIS3 текущего компьютера для использования беспроводного подключения VNCI PT3G на текущем компьютере. Каждый раз при замене компьютера PIWIS информация о беспроводном подключении VNCI PT3G должна быть сопоставлена снова (важно!!! важно!!! важно!!! )

Как показано на рисунке ниже

①выберите меню «Конфигурация VCI->Точка доступа WLAN»

② Нажмите кнопку «Выполнить сопряжение сейчас»

③ Если сопряжение прошло успешно, здесь отображается «✔», если сопряжение не удалось, здесь отображается «X».

Шаг 5: Отсоедините USB-порт, перезапустите программное обеспечение PIWIS3.

1. Беспроводное соединение с помощью инфраструктуры WLAN

①Убедитесь, что текущий компьютер подключен к той же сети, что и сеть конфигурации VNCI PT3G WLAN.

②подключите VNCI PT3G к источнику питания автомобиля или OBD16, нажмите и удерживайте кнопку VNCI PT3G, пока состояние светодиодного индикатора не изменится, как показано на рисунке ниже.

Инфраструктура WLAN соединяет два состояния светодиодных фонарей

③Когда VNCI PT3G подключается к программному обеспечению PIWIS3 через инфраструктуру WLAN, VNCI PT3G издает глубокие звуки, а программное обеспечение piwis3 отобразит значок беспроводного соединения, как показано на рисунке ниже.

1. Беспроводное соединение с помощью режима подключения точки доступа WLAN

① Подключите VNCI PT3G к источнику питания автомобиля или OBD16, нажмите и удерживайте кнопку VNCI PT3G, пока состояние светодиодного индикатора не изменится, как показано на рисунке ниже.

AP (точка доступа) соединяет два состояния светодиодных ламп

② Введите пользовательский пароль подключения к точке доступа, и после того, как устройство издаст долгий глубокий звук, в системе PIWIS3 появится значок беспроводного подключения, как показано на рисунке ниже.

Примечание: подключение AP использует беспроводной адаптер, и если у вас в компьютере только один беспроводной адаптер, вы не сможете получить доступ к Интернету. Если вы хотите подключиться к Интернету, вам понадобится внешний беспроводной адаптер.
