Adaptateur de conversion universel GODIAG GT108 C Configuration OBDI-OBDII

Comment utiliser l'adaptateur Godiag GT108 ?

Pas:

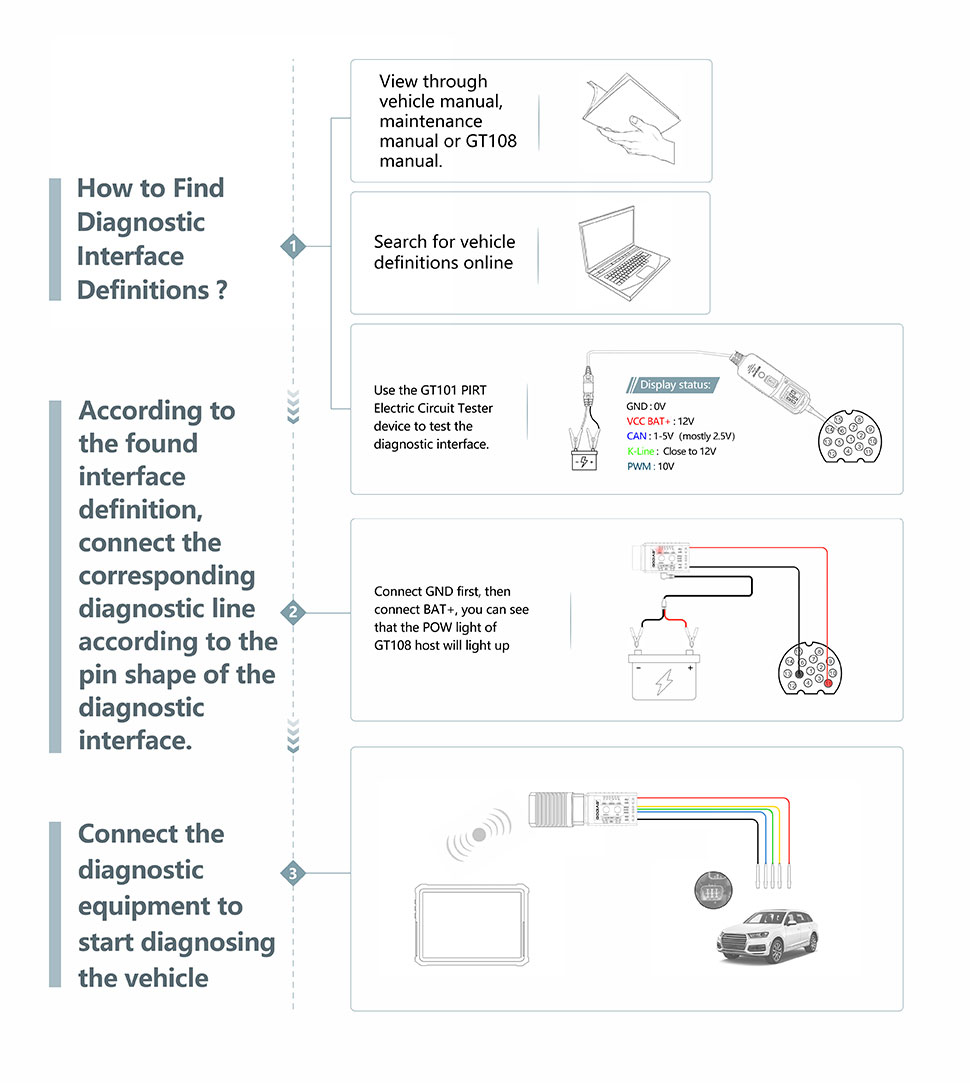

1. Recherchez la définition de l'interface de diagnostic (recherchez le manuel d'entretien de votre propre véhicule ou effectuez une recherche en ligne.), ou consultez le schéma de définition de l'interface de diagnostic correspondante du manuel GT108.

2. Selon la définition de l'interface, recherchez la ligne de connexion nécessaire à votre voiture et connectez-vous à l'adaptateur GT108 selon la définition. (Utilisez un tournevis pour verrouiller le terminal.)

3. Connectez le câble de diagnostic connecté à l'interface de diagnostic OBD1 du véhicule selon la définition. (Connectez d'abord GND 4 ou GND5, puis connectez BAT+. Si le câble d'alimentation est correctement connecté, le voyant POW de l'hôte GT108 s'allumera. Si l'interface de diagnostic du véhicule n'est pas alimentée, veuillez connecter la batterie de la voiture au DC Connecteur d'alimentation du GT108 avec le câble de la batterie. Si le véhicule a besoin du signal d'allumage, connectez la ligne O-IGN et appuyez sur le commutateur IGN, le voyant IGN correspondant s'allumera et la ligne O-IGN émettra le signal de puissance d'allumage. .)

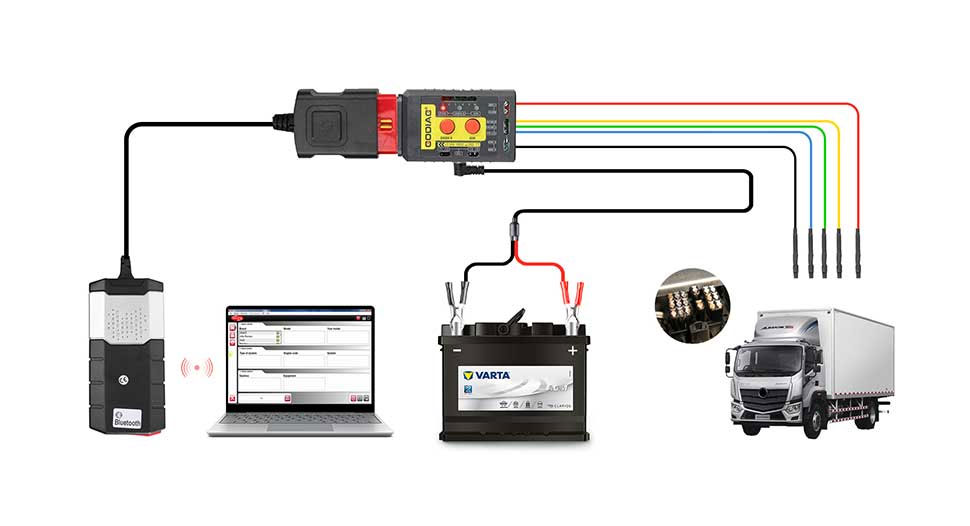

4. Connectez la ligne de communication CAN ou K-line à l'interface de diagnostic. (Remarque : s'il s'agit du logiciel de diagnostic du camion ajouté par l'équipement de diagnostic de la voiture, vous devez acheter un adaptateur GT106 24 V vers 12 V. )

5. Connectez l'appareil de diagnostic pour commencer à diagnostiquer le véhicule.

Remarque : si vous ne trouvez pas la définition de votre propre interface de diagnostic de véhicule, vous pouvez d'abord connaître l'alimentation électrique de l'interface de diagnostic. Utilisez d'abord le clip de batterie noir sur le câble de connexion de la batterie pour connecter le pôle négatif de la batterie, puis utilisez la ligne BAT+ pour vous connecter à l'interface de diagnostic afin de trouver l'alimentation. Vous pouvez également utiliser un multimètre pour trouver l'alimentation de l'interface de diagnostic. La définition de l'interface de diagnostic peut également être jugée par le dispositif GT101 Pirt Electric Circuit Tester.

Article	GODIAGGT108	Cavalier universel OEM	Adaptateur pour camion robuste Launch X431 PAD V/VII
Protection de connexion inversée	√	×	×
GND4 indépendant, GND5	√	×	×
Commutateur IGN analogique	√	×	×
DIY pour plus de véhicules	√	√ Les connecteurs sont moins nombreux	Les véhicules spécifiques + les connecteurs DIY sont en moins
Connectez l'interface de diagnostic et prenez également en charge les tests analytiques	√	√	√
Entrée CC, prend l'alimentation de la batterie	√	×	×
