GODIAG GT108 C Конфигурация Универсальный адаптер OBDI-OBDII для автомобилей, внедорожников, грузовиков, тракторов, карьерной техники, генераторов, лодок, мотоциклов
GODIAG GT108 C Конфигурация Универсальный адаптер преобразования OBDI-OBDII Описание:
Универсальный преобразовательный адаптер GODIAG GT108 Super OBDI-OBDII может преобразовать диагностический интерфейс OBDI автомобилей, грузовиков, тракторов, горнодобывающей техники, генераторов, лодок, мотоциклов, отдельных блоков управления ECU и т. д. в стандартные диагностические интерфейсы OBDII через интерфейс проводки DIY, удобный для персонал по техническому обслуживанию автомобилей для подключения к диагностическому программирующему оборудованию OBDII для считывания потоков данных, диагностики кодов неисправностей, программирования, активации и кодирования...
Дополнительные инструменты диагностики адаптера от GODIAG с номером продукта: MK24114
Этот вес продукта: 500 г
GODIAG GT108 C Конфигурация универсального адаптера преобразования OBDI-OBDII Особенности:
1. Проводка «сделай сам» , ее можно преобразовать в OBDII в соответствии с диагностическим интерфейсом автомобиля. [Поскольку определения диагностических интерфейсов в разных регионах несовместимы, популярные на рынке переходные кабели и адаптеры не могут использовать разные определения диагностических интерфейсов. GODIAG GT108 Super OBDI-OBDII может использоваться инженерами по техническому обслуживанию для подключения в соответствии со своими потребностями]
2. Устройство имеет защиту от обратного подключения. (Если источник питания подключен неправильно, устройство не сгорит и не причинит вреда диагностическому программирующему устройству OBDII.)
3. Независимый GND4, GND5. (Он больше подходит для решения проблемы плохого заземления некоторых блоков управления.)

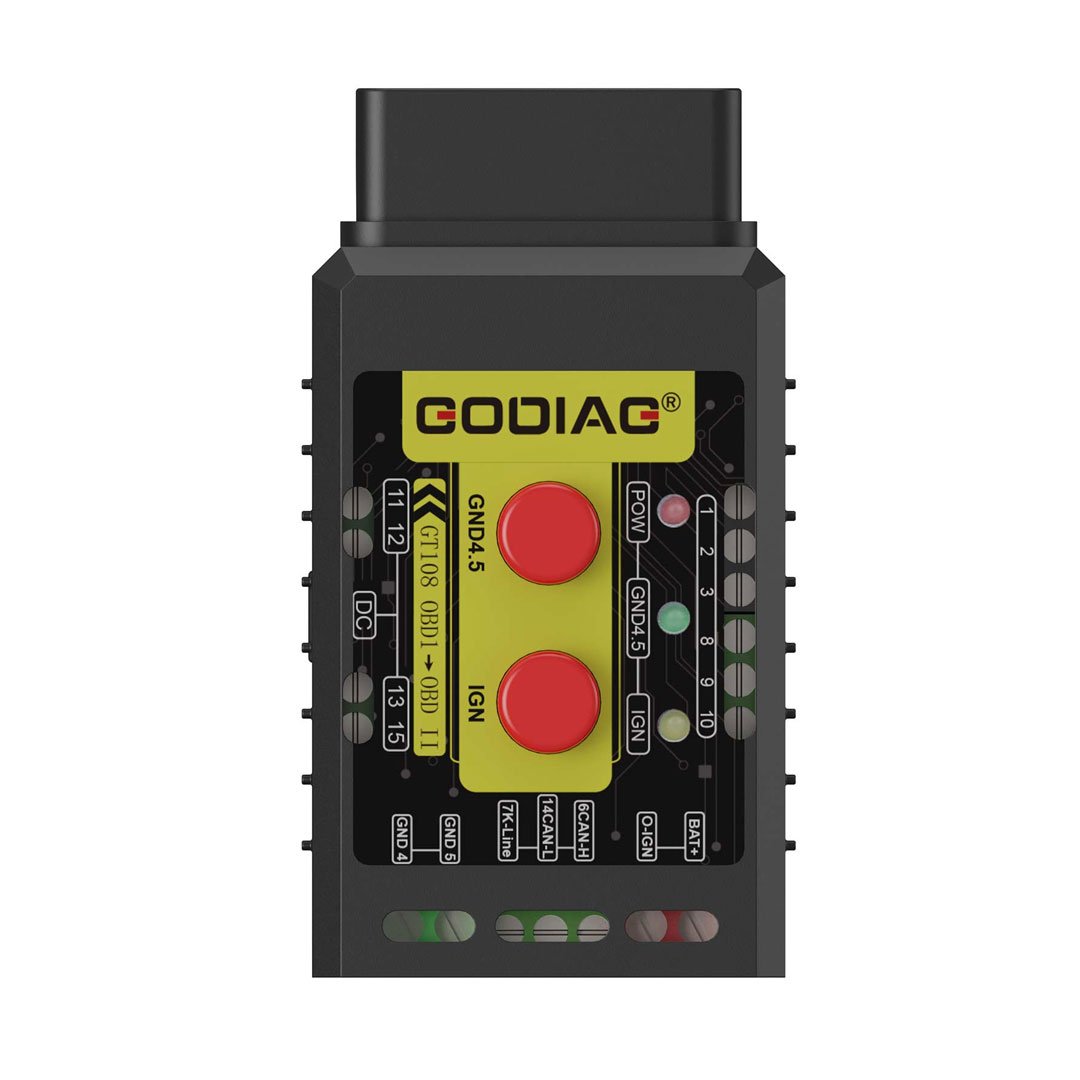

4. Аналоговый переключатель зажигания. (Нажмите переключатель IGN, соответствующий порт выведет ING VCC)
5. Индикатор питания, индикатор переключения GND4, GND5, индикатор переключения IGN.
6. Как закрепить провод своими руками. Оснащен различными диагностическими интерфейсными кабелями, кабелями ЭБУ и стопорными отвертками.
7. Комплект перемычек для подключения диагностического интерфейса грузовика и автомобиля (различные конфигурации комплектов проводки различаются, приобретайте в соответствии с потребностями в обслуживании.)
Как использовать адаптер Godiag GT108? Шаги:
1. Найдите определение диагностического интерфейса (найдите руководство по техническому обслуживанию вашего автомобиля или выполните поиск в Интернете) или посмотрите схему определения соответствующего диагностического интерфейса в руководстве GT108.
2. В соответствии с определением интерфейса найдите линию подключения, необходимую вашему автомобилю, и подключитесь к адаптеру GT108 в соответствии с определением. (Используйте отвертку, чтобы зафиксировать клемму.)
3. Подключите подключенный диагностический кабель к диагностическому интерфейсу OBD1 автомобиля в соответствии с определением. (Сначала подключите GND 4 или GND5, а затем подключите BAT+. Если кабель питания подключен правильно, загорится индикатор POW хоста GT108. Если на диагностический интерфейс автомобиля нет питания, подключите автомобильный аккумулятор к источнику постоянного тока. Разъем питания GT108 с кабелем аккумулятора. Если транспортному средству нужен сигнал зажигания, подключите линию O-IGN и нажмите переключатель IGN, загорится соответствующий индикатор IGN, а линия O-IGN выдаст сигнал мощности зажигания. .)
4. Подключите линию связи CAN или K-line к диагностическому интерфейсу. (Примечание. Если это диагностическое программное обеспечение для грузовиков, добавленное к диагностическому оборудованию автомобиля, вам необходимо купить адаптер GT106 с 24 В на 12 В. )
5. Подключите диагностическое устройство, чтобы начать диагностику автомобиля.
Примечание.
Если вы не можете найти определение диагностического интерфейса вашего автомобиля, сначала вы можете узнать источник питания диагностического интерфейса. Сначала используйте черный зажим аккумулятора на соединительном кабеле аккумулятора, чтобы подключить отрицательный полюс аккумулятора, а затем используйте линию BAT+ для подключения к диагностическому интерфейсу, чтобы найти источник питания. Вы также можете использовать мультиметр, чтобы найти источник питания диагностического интерфейса. О четкости диагностического интерфейса также можно судить по прибору GT101 Pirt Electric Circuit Tester.
Схема подключения Godiag GT108: Audi VW Skoda Seat/BMW/Ford/Mazda PIN-код
Мерседес-Бенц 38 ПИН
Дополнительную информацию см.
в руководстве пользователя Godiag GT108 .
Как подключиться?
Способ подключения автомобиля
Способ подключения грузовика
Соединение грузовика с GT106
Способ подключения мотоцикла
Способ подключения шахтных машин, тракторов, лодок и генераторов
Способ подключения ЭБУ
Godiag GT108 VS Другие бренды:
| Элемент | ГОДИАГ GT108 | Универсальная перемычка OEM | Выпуск адаптера для тяжелых грузовиков X431 PAD V/VII |
| Изображение |  |  |  |
| Защита от обратного подключения | √ | × | × |
| Независимый GND4, GND5 | √ | × | × |
| Аналоговый переключатель зажигания | √ | × | × |
| Сделай сам для большего количества автомобилей | √ | √ Разъемов меньше | Конкретные автомобили + разъемы «сделай сам» меньше |
| Подключите диагностический интерфейс, а также поддержите аналитический тест. | √ | √ | √ |
| Вход постоянного тока, питание от аккумулятора | √ | × | × |

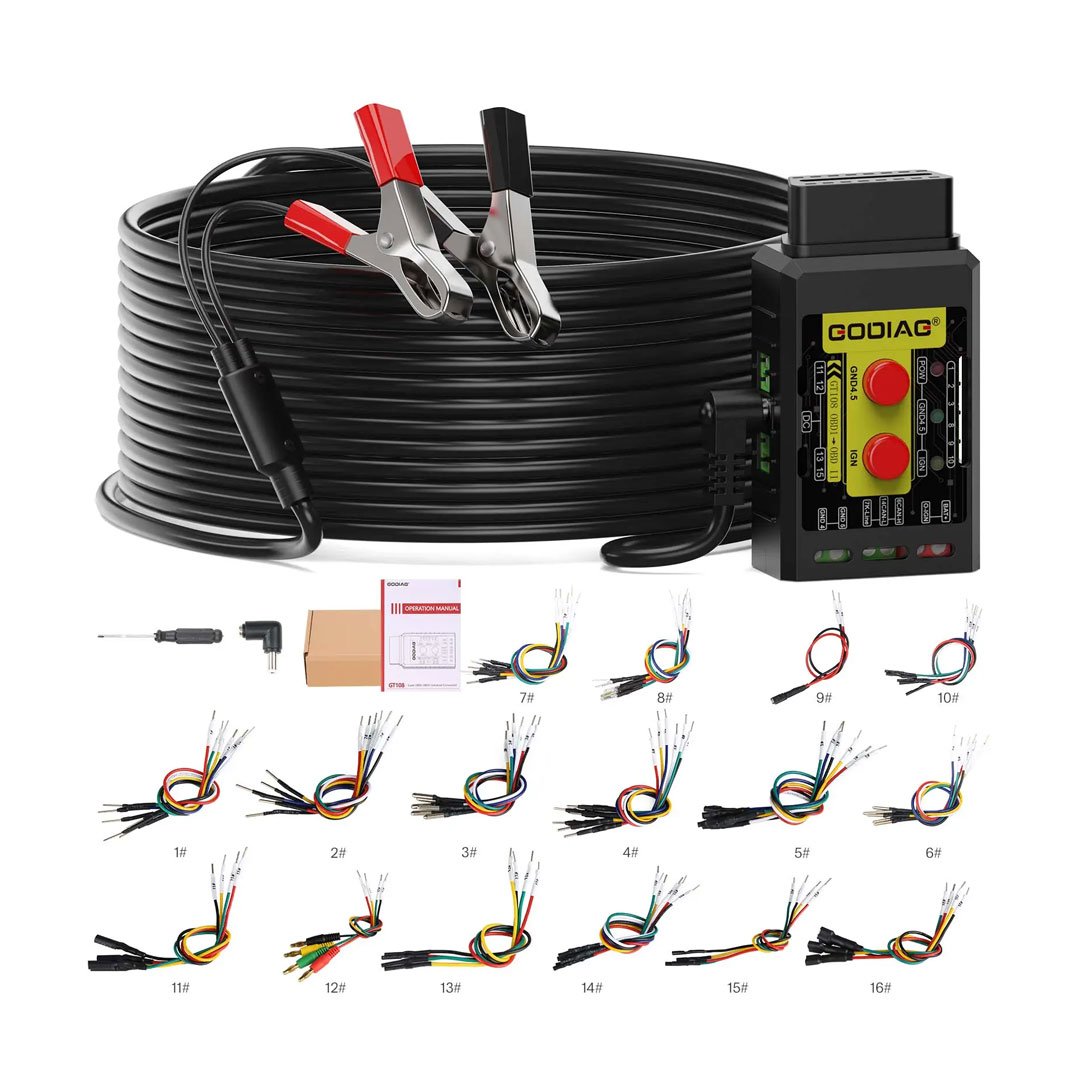

В коплект входит: 1шт x GODIAG GT108 C Super OBDI-OBDII универсальный переходник-переходник
1 шт. x Комплект перемычек для подключения диагностического интерфейса грузовика и автомобиля
1 шт. х шнур питания с зажимами для аккумулятора
1 шт. х отвертка
1 шт. х Руководство
В наличии
