Diagcode Extreme IR считыватель HW + Dongle EL4S_32k Программатор Genii MERCEDES

1. КЛЮЧЕВАЯ ИНФОРМАЦИЯ Раздел:
   • Кнопка READ -> Чтение информации с ключа, такой как SSID, статус, срок службы и прошивка
   • Key ID -> Отображает ключи SSID
   • Статус -> Отображает статус ключа
   • FW -> Отображает версию прошивки ключа
   • Расстояние -> Отображает шестнадцатеричное значение, соответствующее счетчику срока службы ключей.
   • Жизнь -> Отображает счетчик жизни ключей. Фактическое количество оставшихся раз клавиша будет работать
2. СБОР ДАННЫХ Раздел:
   • Кнопка ПОЛУЧИТЬ ДАННЫЕ -> Считайте данные из рабочего ключа, которые затем используются для расчета ключа/пароля EZS.
   • EZS Hash -> Текущий хеш, хранящийся внутри EZS для ключа, с которым мы сейчас работаем
   • Total Hash -> количество хэшей, извлеченных из рабочего ключа (1 список содержит 1024)
3. ПРОВЕРКА БЕЗОПАСНОСТИ Раздел:
   • Кнопка ПРОВЕРИТЬ ПАРОЛЬ -> Проверить, совпадает ли пароль с ключом, вставленным в ИК программатор
   • Пароль ключа -> В этом поле пользователь может ввести пароль для проверки с помощью ключа, вставленного в ИК программатор.
   • Хэш безопасности -> Когда правильный пароль введен в поле «Пароль», в поле «ХЭШ» будет отображаться фактический реальный декодированный хэш, отправленный с ключа.
4. СОСТОЯНИЕ КАЛЬКУЛЯТОРА СБОРА ДАННЫХ ОНЛАЙН Раздел:
   • Статус -> Отображает текущее состояние онлайн-расчета.
   • Key Password -> В этом поле будет отображаться найденный пароль.


Diagcode Extreme IR TOOL EZS READER

С помощью этой опции пользователь может считывать данные из EZS через ИК-портал, пользователь также может редактировать данные EZS и сохранять в файл или использовать данные для персонализации другого EZS. У нас также есть функции для блокировки и разблокировки ключевых дорожек, обновления EZS, активации EZS и проверки пароля EZS. Здесь также есть варианты для работы с эмуляторами ESL и ESL, которые распространены на автомобилях W204/212/176 ...

1. Раздел ХЭШ:
   • От H0 до H7 - фактические текущие хэши ключей для каждой позиции ключей.
   • Используемые или заблокированные позиции -> «Используется» — это занятая ключевая позиция, а «Заблокированная» — это заблокированная ключевая позиция, также известная как «Отключенная ключевая дорожка». Хэш заблокированной ключевой дорожки будет отображаться КРАСНЫМ цветом.
   • TP = Хэш выпуска защиты транспорта
   • P/N = номер детали EZS
   • MCU = тип микроконтроллера внутри EZS (не все EZS поддерживают эту опцию)
   • KM = общий пробег, хранящийся в настоящее время в EZS.
   • WRITE KM = Используется для записи нового значения пробега в EZS (работает только с протоколами W164 UDS и W221/216 UDS)
   • VIN = идентификационный номер автомобиля / номер шасси, который в настоящее время хранится в EZS.
   • WRITE VIN = Используется для записи нового VIN в EZS (работает только на НЕАКТИВИРОВАННЫХ EZS)
2. БЕЗОПАСНОСТЬ Раздел:
   • В этом поле отображается SSID, зонд и серийный номер EZS. Также в нем есть поле для вставки «Пароля». Мы добавили в новое программное обеспечение полезную функцию, которая будет автоматически вставлять найденный пароль в поле «Пароль». Пользователь также заметит в этом поле безопасности, что у нас есть 2 кнопки «GET». Эти кнопки используются для расчета пароля ESL и пароля дилера непосредственно с панели EZS Reader, больше нет необходимости копировать / вставлять ....

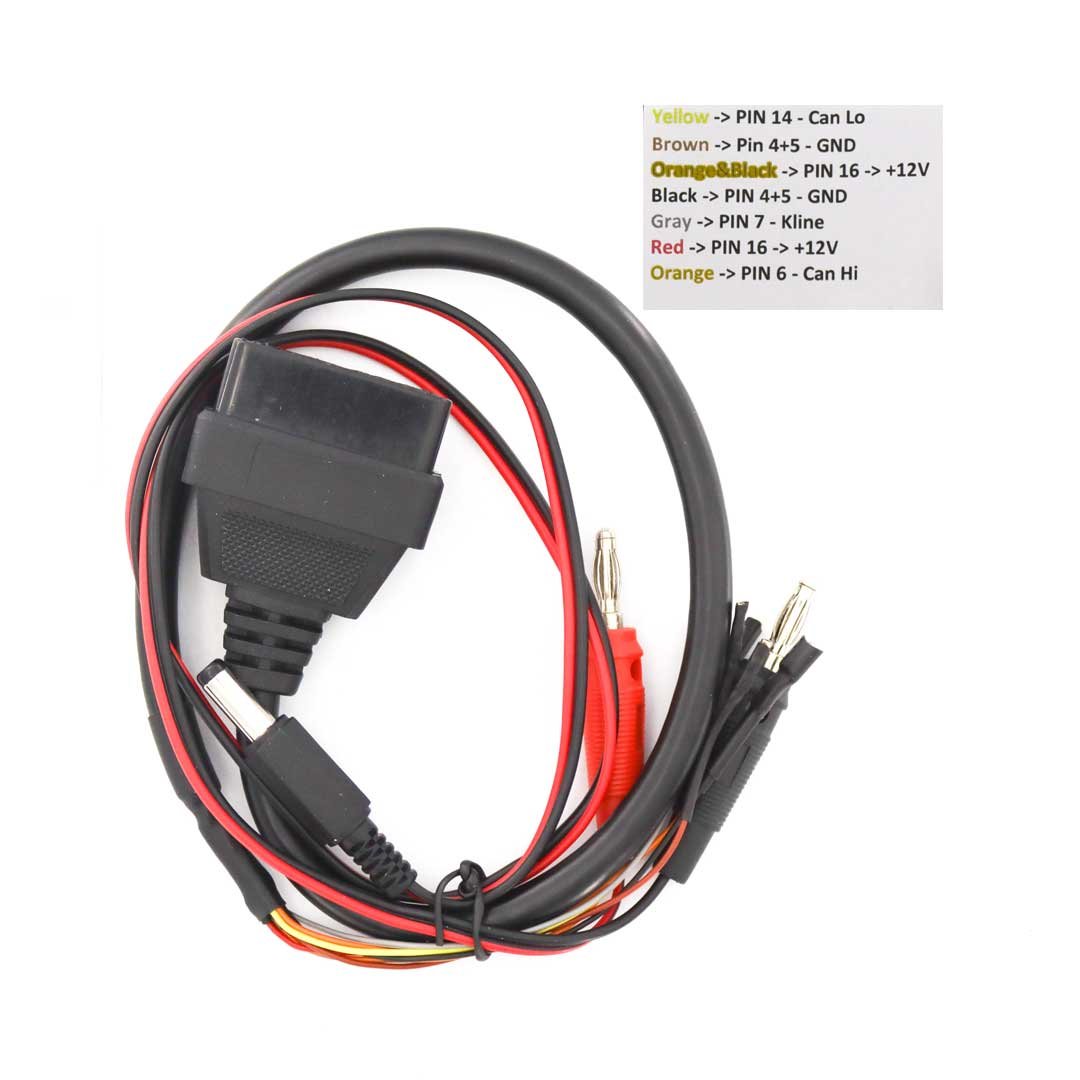

   • Флажок OBD -> Когда выбран этот параметр, программа считывает EZS через свою диагностическую линию (Kline/Canbus). Пользователь должен подключить подходящее устройство J2534. Более подробную информацию об этом можно найти в разделе 6.
   • Кнопка ПОМОЩЬ -> Отображает подробную схему подключения для выбранного EZS. Это позволяет пользователю эффективно подключать EZS на рабочем месте.
   • - SSID -> В этом поле отображается SSID EZS.
     - Sonder -> В этом поле отображается хэш зонда EZS. Sonder Hash может называться по-разному в зависимости от производителя инструмента. Полезно понимать, что Sonder/Special и Service Hash — это одно и то же, только с разной терминологией. То же самое касается Пароля дилера и Стереть пароль. С помощью зонда пользователь может рассчитать пароль дилера, необходимый для обновления EZS. Теперь с новым программным обеспечением пользователь может просто нажать кнопку «GET», чтобы эффективно вычислить пароль дилера.
     - Пароль -> В этом поле отображается пароль для EZS. Пароль на самом деле является крипто-маской, используемой для шифрования обмена данными между ключом и EZS. Для корректной работы ЭЗС и Ключ должны содержать один и тот же Пароль.
     - Серийный номер -> В этом поле отображается серийный номер EZS. Это уникальный 16-значный номер для каждого отдельного EZS. (Примечание. Серийный номер не может быть прочитан через ИК-портал на некоторых типах EZS)
     - Пароль ESL -> В этом поле отображается рассчитанный пароль ESL. Это происходит от пароля EZS, что означает, что пароль EZS должен присутствовать. С новым программным обеспечением пользователь может рассчитать это, просто нажав кнопку « ПОЛУЧИТЬ » рядом с этим полем.
     - Пароль дилера -> В этом поле отображается рассчитанный пароль дилера. Это происходит от Sonder Hash, что означает, что Sonder Hash должен присутствовать. С новым программным обеспечением пользователь может рассчитать это, просто нажав кнопку « ПОЛУЧИТЬ » рядом с этим полем.
   • Тип II -> Для некоторых различных типов EZS, чтобы прочитать данные, мы должны выбрать эту опцию — эта опция необходима только для более поздних типов EZS NEC, таких как W117, 166, W176, 197, 212, 218 и 246.
3. Раздел СТАТУС ЭЗС:
   • Initialized — EZS инициализируются на заводе
     Персонализированный - EZS был персонализирован, что означает, что данные FBS были записаны внутри (хэши, SSID, пароль...)
     Нейтрализованный — когда-то в прошлом EZS обновлялся с помощью какого-то инструмента. Обычно это тот случай, когда EZS был снят с другого транспортного средства, обновлен, а затем повторно адаптирован для соответствия текущему транспортному средству.
     TP Removed — это защита транспорта. ТП необходимо удалить до начала процесса персонализации
     Активировано — это означает, что EZS активирован. Когда EZS «Активирован», его больше нельзя персонализировать.
     Запасной — это говорит нам о том, что EZS является «запасной частью» EZS.
   • «ПРИМЕЧАНИЕ» Существует 2 различных типа EZS. 1.Серийный и 2.Запасной. Серия EZS — это оригинальные EZS, которые устанавливаются на заводе во время производства. Запасные EZS являются сменными/послепродажными EZS
     Last Key (Последний ключ) — число указывает последнюю использованную позицию ключей. Последний использованный ключ Хэш будет отображаться ЖЕЛТЫМ цветом.
     Предыдущая клавиша — число указывает предыдущую использовавшуюся позицию клавиш. Предыдущий использованный хэш ключа будет отображаться СИНИМ цветом.
   • Кнопка EZS READ -> Мы используем эту кнопку для «Чтения данных из EZS». При работе с некоторыми EZS программное обеспечение предложит повторно вставить IR KeyTool в EZS для завершения сбора данных. Пожалуйста, следуйте инструкциям на экране от Программного обеспечения.
   •   Кнопка EZS INFO   -> Мы используем эту кнопку для чтения данных безопасности из EZS без чтения всех хэшей ключей. При использовании этой кнопки считываются только статус EZS, SSID, зонд и серийный номер.
4. Раздел ОПЦИИ EZS:
   • Кнопка АКТИВИРОВАТЬ -> Эта кнопка используется для активации EZS. Эта функция очень полезна в определенных ситуациях, когда Пользователь случайно продлевает некоторые EZS дилерского типа, которые не могут быть персонализированы снова. С помощью этой функции можно восстановить первоначальную функциональность EZS.
   • Кнопка ПРОВЕРИТЬ ПАРОЛЬ -> Проверить пароль — используется для проверки того, действительно ли пароль в поле «Пароль» соответствует EZS.
   • Кнопка RENEW -> Используется для обновления EZS. Эта функция сбрасывает EZS до значений по умолчанию, частая причина использования этой функции - когда вам нужно установить б/у EZS на другой автомобиль, после обновления EZS вин разблокируется и может быть перезаписан, а также текущий пробег хранящиеся внутри использованного EZS, при обновлении будут сброшены до нуля. Статус «Активировано» также будет сброшен на состояние «Не активировано», что означает, что теперь снова можно «Персонализировать» использованный EZS с помощью данных персонализации автомобиля, на который вы собираетесь установить подержанный EZS. Для успешного использования этой функции необходимо указать пароль EZS и пароль дилера в полях, предусмотренных в программном обеспечении. Теперь с новым программным обеспечением пользователь может просто нажать кнопку «GET», чтобы эффективно вычислить пароль дилера.
   • Кнопка ПЕРСОНАЛИЗАЦИЯ -> Эта кнопка персонализирует нейтрализованный EZS. Новое программное обеспечение автоматически выберет тип EZS в зависимости от состояния флажка «Запасной». При работе с EZS со статусом Neutralized Spare достаточно вставить IR KeyTool в EZS, и персонализация начнется немедленно. При работе со статусом EZS серии Neutralized необходимо дополнительно авторизовать персонализацию с помощью DAS/Xentry/Vediamo...
   • Кнопка LOAD FBS3 DUMP -> Мы используем эту кнопку для загрузки дампа данных FBS3 (файл .ezs), который был прочитан/сохранен ранее с помощью программного обеспечения для чтения EZS.
   • Кнопка SAVE FBS3 DUMP -> Мы используем эту кнопку для сохранения данных FBS3. Файл будет сохранен в старом формате HC05 EZS с расширением .ezs.
5. Раздел W204/212 ESL/EMU:
   1. Этот раздел содержит 4 кнопки
      Кнопка GET ESL STATUS — считывает статус реального ESL через EZS IR. Полезная опция, чтобы определить, заблокирован ли реальный NEC ESL 0xAA.
   2. Кнопка RENEW EMU — при использовании с нашими эмуляторами эту опцию можно использовать для обновления эмулятора и возврата к «старому режиму» по умолчанию.
   3. Кнопка PERSONALIZE ESL — эта опция используется для персонализации реального ESL типа NEC или может также использоваться для персонализации любого эмулятора ESL W204/212/176, который поддерживает стандартный протокол персонализации W204/212/176 ESL. Для успешного использования этой функции вам необходим «Пароль EZS», а также «Пароль дилера», вставленные в поля, предусмотренные в программном обеспечении. Теперь с новым программным обеспечением пользователь может просто нажать кнопку «GET», чтобы эффективно вычислить пароль дилера. Единственный инструмент в мире, который может успешно персонализировать и активировать обновленный FBS3 ESL от - W176/117/246/156
   4. Кнопка PERSONALIZE EMU — эта опция используется для персонализации нашего эмулятора. Чтобы успешно использовать эту функцию, вам нужно будет только вставить «пароль ESL» в поле, предусмотренное в программном обеспечении. Теперь с новым программным обеспечением пользователь может просто нажать кнопку «GET», чтобы эффективно вычислить пароль дилера.
   5. Кнопка EZS TERMINAL CHECK — с помощью этой опции пользователь может проверить функциональность EZS на стенде. Полезно, когда пользователю необходимо проверить правильность работы/синхронизации EZS/ESL/эмулятора. Опция также включает собственную встроенную функцию эмуляции ESL. Это полезно при работе на стенде без подключения настоящего ESL или эмулятора. Функция эмуляции ESL также поддерживает более поздние версии ESL, для которых требуется пароль ESL (W204/212/176...)
   6. ТЕРМИНАЛЫ EZS Диалоговое окно:
      Физическое положение = Фактическое положение ключа EZS
      Логическое состояние = выходной сигнал положения ключа EZS на шине CAN
   7. H0 = ключ слегка повернут (до первого положения)
      15C = ключ вставлен
      15R = ключ повернут в положение аксессуара (первое положение)
      15 = ключ повернут в положение включения зажигания (второе положение, остается включенным во время запуска)
      15X = ключ повернут в положение включения зажигания (второе положение, выключено во время запуска)
      50 = Кривошип (выход для сигнала стартера)

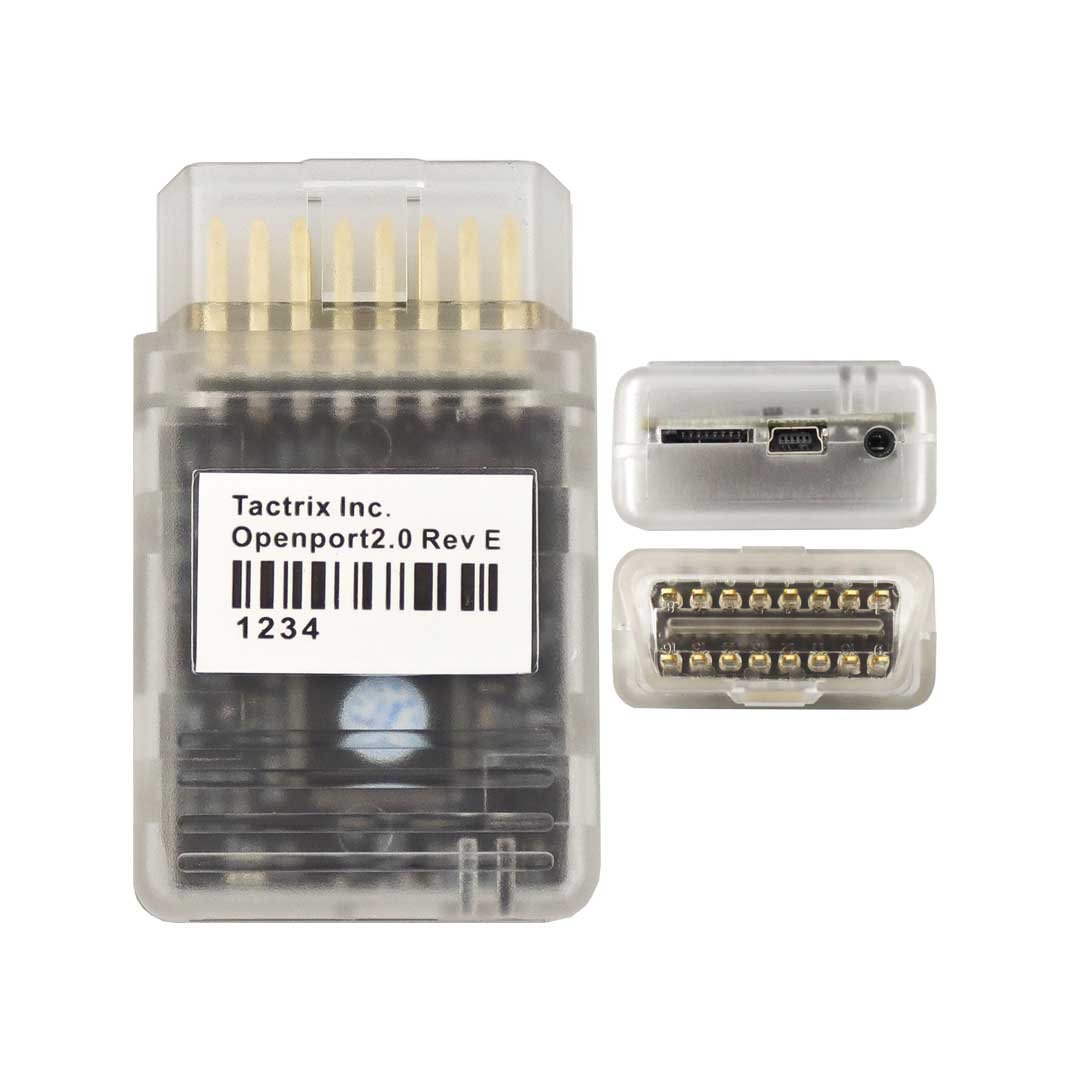

6. Работа с совместимым устройством J2534 OBD:

Чтобы использовать опцию OBD, пользователь должен сначала установить драйверы для своего устройства J2534. Затем они должны щелкнуть опцию «Настройки», расположенную на верхнем баннере программы, и выбрать свое устройство из списка установленных устройств J2534. Наконец, нажмите "СОХРАНИТЬ"

Diagcode Extreme IR ИНСТРУМЕНТ BE KEYS

Diagcode Extreme IR TOOL ПАРОЛЬ EZS

С помощью этой опции пользователь может прочитать пароль непосредственно из EZS через ИК-порт. Это автономный процесс, требующий около 50 секунд для получения пароля от типов HC12 и до 3 минут для получения пароля от типов HC908. Функция поддерживает старые Motorola EZS с микроконтроллерами HC908 и HC12 внутри EG: некоторые модели W203, W463, W209, W211, W215. Не поддерживает типы HC05, ST12 или ZGW.

1. Кнопка GO -> Начнется процесс считывания пароля EZS через ИК-портал.

2. Пароль -> Это фактический «истинный» пароль EZS, рассчитанный и проверенный нашим программным обеспечением, поскольку мы проверяем пароль перед его отображением в этом поле, вы можете быть на 100% уверены, что он совпадает с EZS.

СБОР ДАННЫХ ОНЛАЙН КАЛЬКУЛЯТОР

С помощью этой опции пользователь может вычислить пароль FBS3 из списка данных, собранных либо с EZS, либо с рабочего ключа.
Клиенты с действующей годовой подпиской могут БЕСПЛАТНО использовать программное обеспечение для расчета паролей. ТОКЕНОВ НЕТ. Есть ограничения на использование каждой из функций, но этих ограничений более чем достаточно даже для профессиональных мастерских:

• 3 БЕСПЛАТНЫХ ежедневных расчета для расчетов Sonderhash (Dealer Hash)
• 3 БЕСПЛАТНЫХ ежедневных расчета для расчета пароля ESL
• 3 БЕСПЛАТНЫХ ежедневных расчета ключевых файлов из дампа EZS
• 3 БЕСПЛАТНЫХ ежедневных расчета для расчета пароля EZS
