قارئ الأشعة تحت الحمراء Diagcode Extreme HW + Dongle EL4S_32k Genii MERCEDES جهاز البرمجة

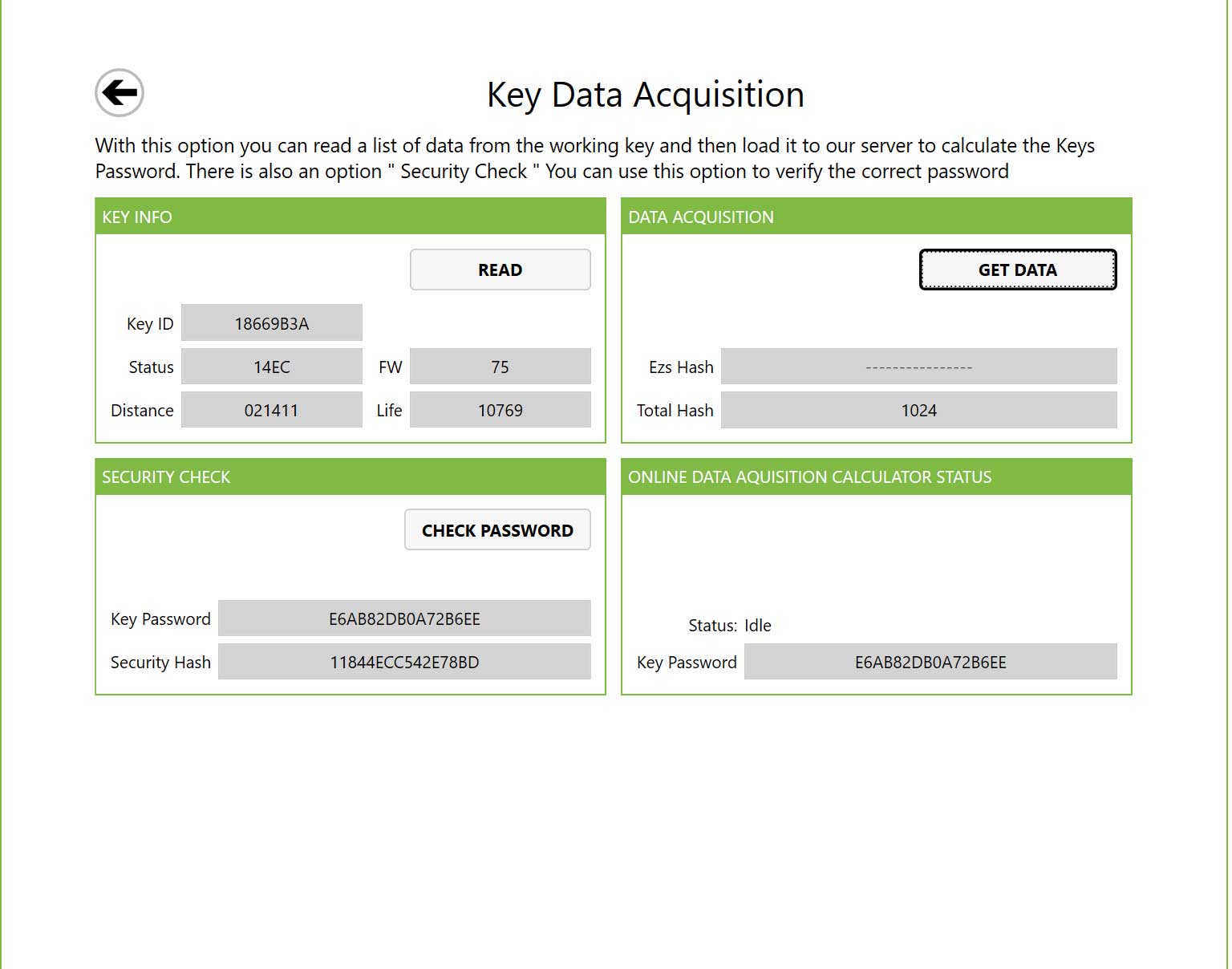

1. قسم المعلومات الرئيسية:
   • زر القراءة -> قراءة المعلومات من مفتاح مثل SSID والحالة والحياة والبرامج الثابتة
   • معرف المفتاح -> يعرض مفاتيح SSID
   • الحالة -> يعرض حالة المفتاح
   • FW -> يعرض إصدار البرنامج الثابت للمفتاح
   • المسافة -> يعرض قيمة سداسية عشرية المقابلة لـ Keys Life Counter
   • Life -> يعرض عداد Keys Life. العدد الفعلي للأوقات المتبقية مفتاح التشغيل
2. قسم الحصول على البيانات:
   • زر GET DATA -> اقرأ البيانات من مفتاح عمل يتم استخدامه بعد ذلك لحساب كلمة مرور المفتاح / EZS
   • تجزئة EZS -> التجزئة الحالية مخزنة داخل EZS للمفتاح الذي نعمل معه حاليًا
   • إجمالي التجزئة -> عدد التجزئة المستخرجة من مفتاح العمل (تحتوي القائمة 1 على 1024)
3. قسم التدقيق الأمني:
   • زر التحقق من كلمة المرور -> تحقق مما إذا كانت كلمة المرور مطابقة للمفتاح المُدرج في مبرمج الأشعة تحت الحمراء
   • كلمة المرور الرئيسية -> هذا الحقل حيث يمكن للمستخدم إدخال كلمة المرور ليتم التحقق منها باستخدام المفتاح المُدرج في IR Programmer
   • تجزئة الأمان -> عند إدخال كلمة المرور الصحيحة في حقل كلمة المرور ، سيعرض حقل "HASH" التجزئة الحقيقية الفعلية التي تم فك تشفيرها والتي يتم إرسالها من المفتاح
4. قسم حالة حاسبة اقتناء البيانات عبر الإنترنت:
   • الحالة -> يعرض الحالة الحالية للحساب عبر الإنترنت
   • كلمة المرور الرئيسية -> هذا الحقل هو المكان الذي سيتم فيه عرض كلمة المرور التي تم العثور عليها


قارئ أداة EZS من Diagcode Extreme IR

باستخدام هذا الخيار ، يمكن للمستخدم قراءة البيانات من EZS عبر بوابة IR ، ويمكن للمستخدم أيضًا تحرير بيانات EZS والحفظ في ملف أو يمكنه استخدام البيانات لتخصيص EZS آخر. لدينا أيضًا وظائف لقفل وإلغاء تأمين المسارات الرئيسية وتجديد EZS وتنشيط EZS والتحقق من كلمة مرور EZS. هناك أيضًا خيارات هنا للعمل مع محاكيات ESL و ESL الشائعة في سيارات W204 / 212/176 ...

1. قسم HASH:
   • من H0 إلى H7 هي تجزئات المفاتيح الحالية الفعلية لكل موضع مفاتيح
   • المواضع المستخدمة أو المؤمنة -> "مستعملة" هي موضع مفتاح مشغول و "مغلق" هو موضع مفتاح مغلق ، يُعرف أيضًا باسم "مسار المفتاح المعطل" سيتم عرض تجزئة مسار المفتاح المقفل باللون الأحمر.
   • TP = تجزئة إصدار حماية النقل
   • P / N = رقم جزء EZS
   • MCU = نوع وحدة التحكم الصغيرة داخل EZS (لا تدعم جميع EZS هذا الخيار)
   • KM = إجمالي الأميال المخزنة حاليًا داخل EZS
   • WRITE KM = يستخدم لكتابة قيمة الأميال الجديدة إلى EZS (يعمل فقط على بروتوكولات W164 UDS و W221 / 216 UDS)
   • VIN = رقم تعريف السيارة / رقم الهيكل المخزن حاليًا داخل EZS
   • WRITE VIN = يُستخدم لكتابة VIN جديد إلى EZS (يعمل فقط على EZS التي لم يتم تنشيطها)
2. قسم الأمن:
   • يعرض هذا الحقل SSID و Sonder والرقم التسلسلي لـ EZS. كما أنه يحتوي على حقل للصق "كلمة المرور" لقد أضفنا وظيفة مفيدة في البرنامج الجديد الذي سيقوم تلقائيًا بلصق كلمة المرور التي تم العثور عليها في حقل كلمة المرور. سيلاحظ المستخدم أيضًا داخل حقل الأمان هذا أن لدينا زرين "GET" تستخدم هذه الأزرار لحساب كلمة مرور ESL وكلمة مرور الوكيل مباشرةً من لوحة EZS Reader ، ولا داعي للنسخ / اللصق بعد الآن ...
   • OBD Checkbox -> عند تحديد هذا الخيار ، يقرأ البرنامج EZS عبر خط التشخيص (Kline / Canbus) ، يجب على المستخدم توصيل جهاز J2534 مناسب. يمكن العثور على مزيد من المعلومات حول هذا في القسم 6.
   • زر المساعدة -> يعرض مخطط الأسلاك المفصل لـ EZS المحدد. يتيح ذلك للمستخدم توصيل EZS على المقعد بكفاءة.
   • - SSID -> يعرض هذا الحقل SSID الخاص بـ EZS
     - Sonder -> يعرض هذا الحقل تجزئة EZS Sonder. يمكن تسمية Sonder Hash بأسماء مختلفة اعتمادًا على الشركة المصنعة للأداة. من الجيد أن نفهم أن Sonder / Special و Service Hash كلها متشابهة ، فقط مصطلحات مختلفة. ينطبق الشيء نفسه على كلمة مرور الوكيل ومحو كلمة المرور. من Sonder ، يمكن للمستخدم حساب كلمة مرور الوكيل اللازمة لتجديد EZS. الآن مع البرنامج الجديد ، يمكن للمستخدم ببساطة النقر فوق الزر "الحصول على" لحساب كلمة مرور الوكيل بكفاءة.
     - كلمة المرور -> يعرض هذا الحقل كلمة المرور لـ EZS ، وكلمة المرور هي في الواقع قناع التشفير المستخدم لتشفير تبادل البيانات بين المفتاح و EZS. للتشغيل الصحيح ، يجب أن يحتوي مفتاح EZS والمفتاح على نفس كلمة المرور.
     - Serial Nr -> يعرض هذا الحقل رقم EZS التسلسلي. هذا رقم فريد مكون من 16 رقمًا لكل EZS فردي. (ملاحظة - لا يمكن قراءة الرقم التسلسلي عبر بوابة IR في بعض أنواع EZS)
     - كلمة مرور ESL -> يعرض هذا الحقل كلمة مرور ESL المحسوبة. هذا مشتق من كلمة مرور EZS ، مما يعني أن كلمة مرور EZS يجب أن تكون موجودة. باستخدام البرنامج الجديد ، يمكن للمستخدم حساب هذا ببساطة عن طريق النقر فوق الزر "GET" بجوار هذا الحقل
     - كلمة مرور التاجر -> يعرض هذا الحقل كلمة مرور الوكيل المحسوبة. هذا مشتق من Sonder Hash ، مما يعني أن Sonder Hash يجب أن يكون موجودًا. باستخدام البرنامج الجديد ، يمكن للمستخدم حساب هذا ببساطة عن طريق النقر فوق الزر "GET" بجوار هذا الحقل
   • النوع الثاني -> بالنسبة لبعض أنواع EZS المختلفة لقراءة البيانات ، يتعين علينا تحديد هذا الخيار - هذا الخيار مطلوب فقط لنوع NEC اللاحق EZS مثل W117 و 166 و W176 و 197 و 212 و 218 و 246
3. قسم حالة EZS:
   • مهيأ - تتم تهيئة EZS في المصنع
     مخصص - تم تخصيص EZS ، مما يعني أنه تمت كتابة بيانات FBS بالداخل (التجزئة ، SSID ، كلمة المرور ...)
     محايد - تم تجديد EZS في وقت ما في الماضي باستخدام بعض الأدوات. عادةً ما يكون هذا هو الحال عندما يتم أخذ EZS من مركبة أخرى ، بعد تجديدها ، ثم إعادة تكييفها لتلائم السيارة الحالية.
     تمت إزالة TP - هذه حماية النقل. يجب إزالة TP قبل بدء عملية التخصيص
     مفعل - هذا يعني أنه تم تنشيط EZS. عندما يتم "تنشيط" EZS لا يمكن تخصيصها بعد الآن
     الغيار - هذا يخبرنا أن EZS هي "قطع غيار" EZS
   • "ملاحظة" هناك نوعان مختلفان من EZS. 1.Series و 2. spare. سلسلة EZS هي EZS الأصلية التي يتم تثبيتها أثناء وقت الإنتاج داخل المصنع. قطع غيار EZS هي استبدال / بعد البيع EZS
     آخر مفتاح - يشير الرقم إلى آخر موضع مفاتيح مستخدم. سيتم عرض آخر تجزئة للمفتاح المستخدم باللون الأصفر
     المفتاح السابق - يشير الرقم إلى موضع المفاتيح السابق المستخدم. سيتم عرض تجزئة المفتاح السابق المستخدم باللون الأزرق
   • زر EZS READ -> نستخدم هذا الزر "لقراءة البيانات من EZS" عند العمل على بعض EZS ، سيطلب منك البرنامج إعادة إدخال أداة IR KeyTool إلى EZS لإكمال جمع البيانات. يرجى اتباع الإرشادات التي تظهر على الشاشة من برمجة.
   •   زر معلومات EZS   -> نستخدم هذا الزر لقراءة بيانات الأمان من EZS دون قراءة جميع تجزئة المفاتيح. تتم قراءة حالة EZS و SSID و Sonder والرقم التسلسلي فقط عندما نستخدم هذا الزر.
4. قسم خيارات EZS:
   • زر تنشيط -> يستخدم هذا الزر لتنشيط EZS. هذه الوظيفة مفيدة للغاية في مواقف محددة عندما يقوم المستخدم عن طريق الخطأ بتجديد بعض أنواع الوكيل EZS التي لا يمكن تخصيصها مرة أخرى. باستخدام هذه الوظيفة ، يمكن استعادة الوظائف الأصلية لـ EZS.
   • زر التحقق من كلمة المرور -> التحقق من كلمة المرور - يُستخدم للتحقق مما إذا كانت كلمة المرور داخل حقل "كلمة المرور" هي في الواقع تطابق حقيقي مع EZS
   • زر التجديد -> يُستخدم لتجديد EZS. تعيد هذه الوظيفة تعيين EZS إلى قيمها الافتراضية ، والسبب الشائع لاستخدام هذه الوظيفة هو عندما تحتاج إلى تثبيت EZS مستخدم في مركبة أخرى ، بعد تجديد EZS ، يتم إلغاء قفل Vin ويمكن إعادة كتابته ، وكذلك الأميال الحالية المخزنة داخل EZS المستخدمة ستتم إعادة تعيينها إلى الصفر عند التجديد. ستتم أيضًا إعادة تعيين حالة "التنشيط" إلى حالة "غير مفعلة" ، مما يعني أنه من الممكن الآن مرة أخرى "تخصيص" EZS المستخدمة ببيانات التخصيص الخاصة بالمركبة التي تنوي تثبيت EZS المستخدم فيها. لاستخدام هذه الوظيفة بنجاح ، من الضروري أن يكون لديك كلمة مرور EZS وكلمة مرور التاجر في الحقول المتوفرة داخل البرنامج. الآن مع البرنامج الجديد ، يمكن للمستخدم ببساطة النقر فوق الزر "الحصول على" لحساب كلمة مرور الوكيل بكفاءة.
   • زر التخصيص -> سيخصص هذا الزر EZS المحايد. سيحدد البرنامج الجديد نوع EZS تلقائيًا بناءً على حالة علامة "احتياطي". عند العمل مع حالة قطع الغيار المحايدة EZS ، يكفي إدخال IR KeyTool في EZS وسيبدأ التخصيص على الفور. عند العمل مع حالة السلسلة المحايدة EZS ، من الضروري أيضًا تفويض التخصيص باستخدام DAS / Xentry / Vediamo ...
   • زر LOAD FBS3 DUMP -> نستخدم هذا الزر لتحميل ملف تفريغ بيانات FBS3 (ملف .ezs) تم قراءته / حفظه مسبقًا باستخدام برنامج قارئ EZS
   • زر SAVE FBS3 DUMP -> نستخدم هذا الزر لحفظ بيانات FBS3. سيتم حفظ الملف بتنسيق HC05 EZS القديم بالملحق .ezs
5. قسم W204 / 212 ESL / EMU:
   1. يحتوي هذا القسم على 4 أزرار
      الحصول على زر ESL STATUS - يقرأ حالة ESL الحقيقي عبر EZS IR. خيار مفيد لتحديد ما إذا كان Real NEC ESL محظورًا بمقدار 0xAA
   2. RENEW EMU Button - عند استخدامه مع المحاكيات الخاصة بنا ، يمكن استخدام هذا الخيار لتجديد المحاكي وتعيينه مرة أخرى إلى "الوضع القديم" الافتراضي
   3. تخصيص زر ESL - يُستخدم هذا الخيار لإضفاء الطابع الشخصي على نوع ESL حقيقي من نوع NEC أو يمكن استخدامه أيضًا لتخصيص أي محاكي W204 / 212/176 ESL يدعم بروتوكول التخصيص القياسي W204 / 212/176 ESL. لاستخدام هذه الوظيفة بنجاح ، تحتاج إلى "كلمة مرور EZS" وكذلك "كلمة مرور الوكيل" المدرجة داخل الحقول المتوفرة داخل البرنامج. الآن مع البرنامج الجديد ، يمكن للمستخدم ببساطة النقر فوق الزر "الحصول على" لحساب كلمة مرور الوكيل بكفاءة. الأداة الوحيدة في العالم التي يمكنها تخصيص وتفعيل FBS3 ESL مجدد بنجاح من - W176 / 117/246/156
   4. زر PERSONALIZE EMU - يستخدم هذا الخيار لتخصيص المحاكي الخاص بنا. لاستخدام هذه الوظيفة بنجاح ، ستحتاج فقط إلى إدخال "كلمة مرور ESL" في الحقل الموجود داخل البرنامج. الآن مع البرنامج الجديد ، يمكن للمستخدم ببساطة النقر فوق الزر "الحصول على" لحساب كلمة مرور الوكيل بكفاءة
   5. زر EZS TERMINAL CHECK - باستخدام هذا الخيار ، يمكن للمستخدم اختبار وظائف EZS على المقعد. مفيد عندما يحتاج المستخدم إلى التحقق من التشغيل / المزامنة الصحيحة لـ EZS / ESL / Emulator. يشتمل الخيار أيضًا على وظيفة محاكاة ESL المدمجة الخاصة به. يكون هذا مفيدًا عند العمل على المقعد دون توصيل ESL أو Emulator حقيقي. تدعم وظيفة ESL Emulation أيضًا ESL اللاحقة التي تتطلب كلمة مرور ESL (W204 / 212/176 ...)

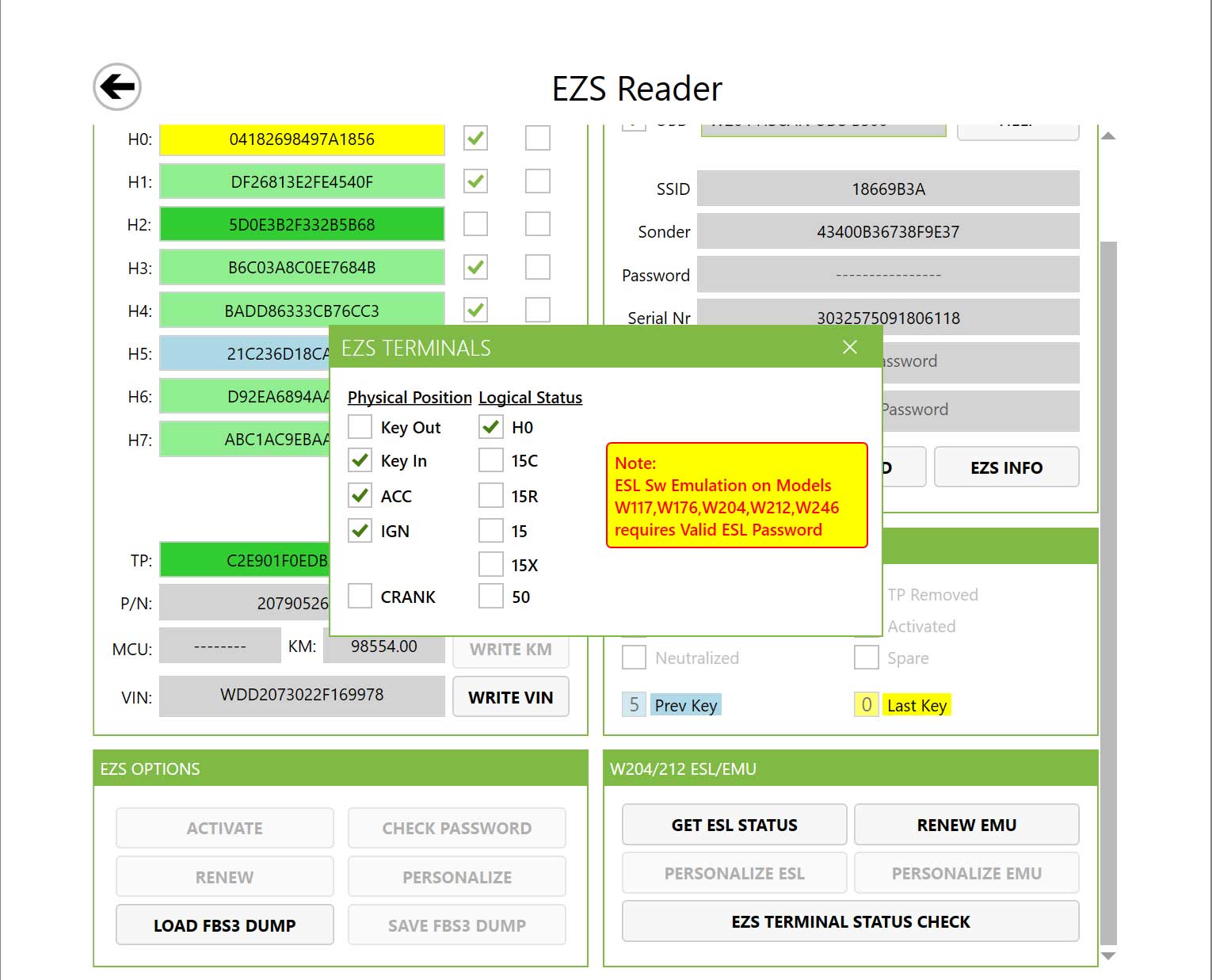

   6. مربع حوار EZS TERMINALS:
      المركز المادي = موضع مفتاح EZS الفعلي
      الحالة المنطقية = EZS Key Position Output Signal على Can Bus
   7. H0 = تحول المفتاح قليلاً (قبل المركز الأول)
      15C = مفتاح تم إدخاله
      15R = تحول المفتاح إلى الملحق (المركز الأول)
      15 = تحول المفتاح إلى Ignition ON (الموضع الثاني ، يظل قيد التشغيل أثناء الكرنك)
      15X = المفتاح تحول إلى الإشعال قيد التشغيل (الموضع الثاني ، إيقاف التشغيل أثناء الكرنك)
      50 = كرنك (خرج لإشارة محرك بادئ التشغيل)
6. العمل مع جهاز J2534 OBD المتوافق:

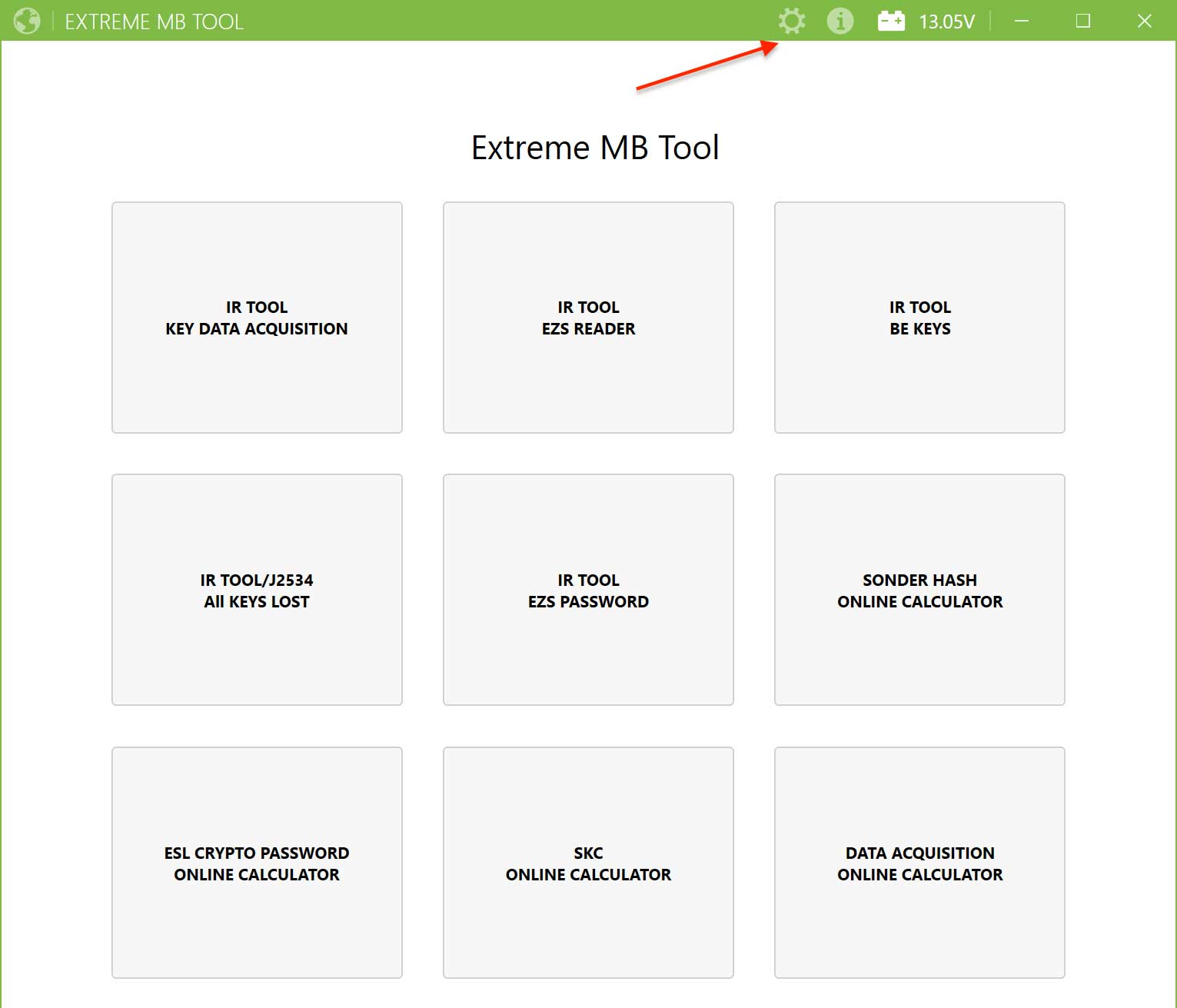

لاستخدام خيار OBD ، يجب على المستخدم أولاً تثبيت برامج التشغيل لجهاز J2534 الخاص به. بعد ذلك ، يجب عليهم النقر فوق خيار "الإعدادات" الموجود أعلى لافتة البرنامج واختيار أجهزتهم من قائمة الأجهزة المثبتة J2534. أخيرًا ، انقر فوق "حفظ"

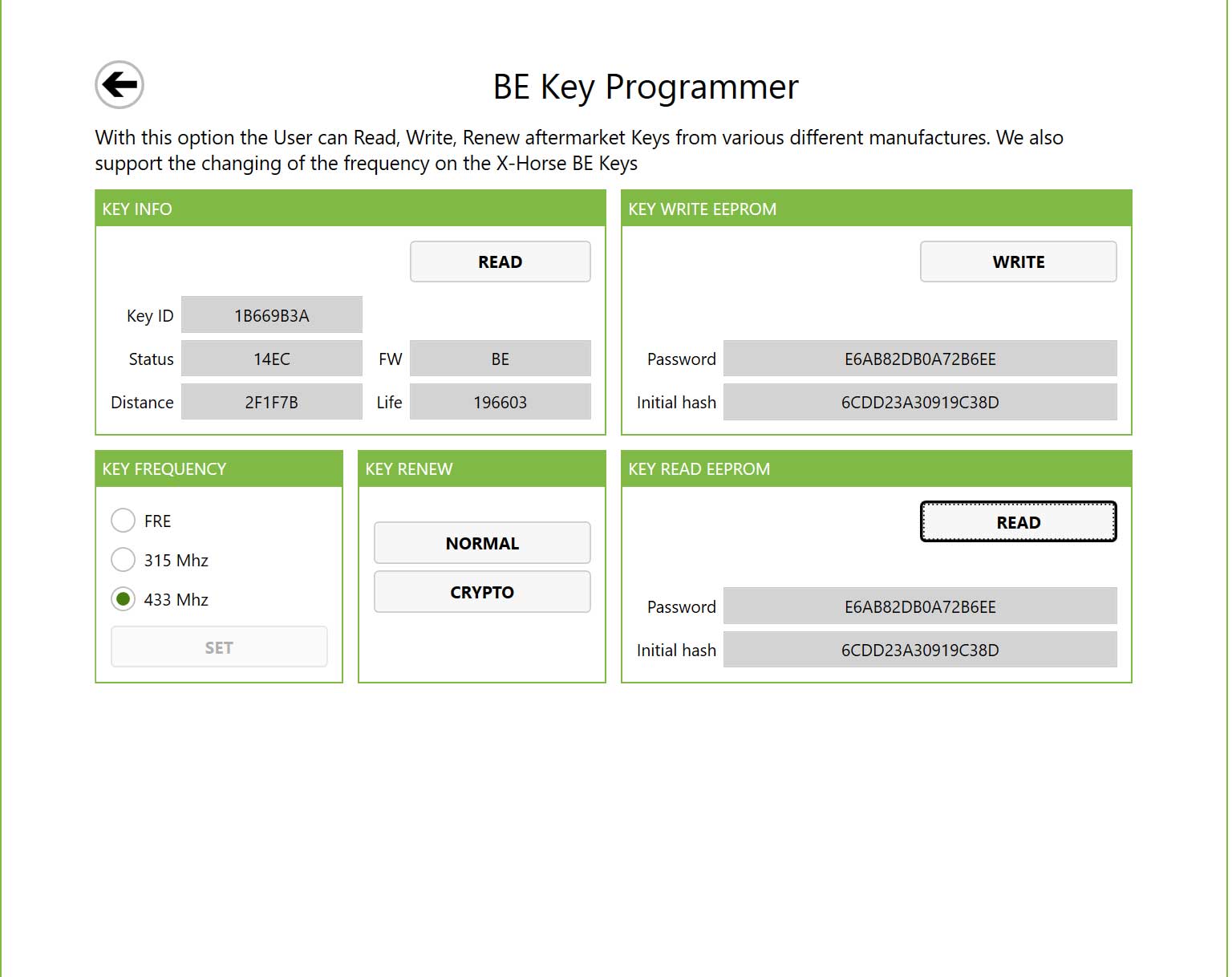

أداة Diagcode Extreme IR تكون مفاتيح

Diagcode Extreme IR TOOL EZS PASSWORD

باستخدام هذا الخيار ، يمكن للمستخدم قراءة كلمة المرور مباشرة من EZS عبر IR. هذه عملية غير متصلة بالإنترنت وتتطلب حوالي 50 ثانية للحصول على كلمة المرور من أنواع HC12 وما يصل إلى 3 دقائق للحصول على كلمة المرور من أنواع HC908. تدعم الوظيفة Old Motorola EZS مع MCU's HC908 و HC12 داخل EG: بعض W203 و W463 و W209 و W211 و W215. لا تدعم أنواع HC05 أو ST12 أو ZGW ..

1. زر GO -> سيبدأ هذا عملية قراءة كلمة مرور EZS عبر بوابة IR.

2. كلمة المرور -> هذه هي كلمة مرور EZS "الحقيقية" التي تم حسابها والتحقق منها بواسطة برنامجنا ، نظرًا لأننا نتحقق من كلمة المرور قبل عرضها داخل هذا الحقل ، يمكنك التأكد بنسبة 100٪ من تطابقها مع EZS.

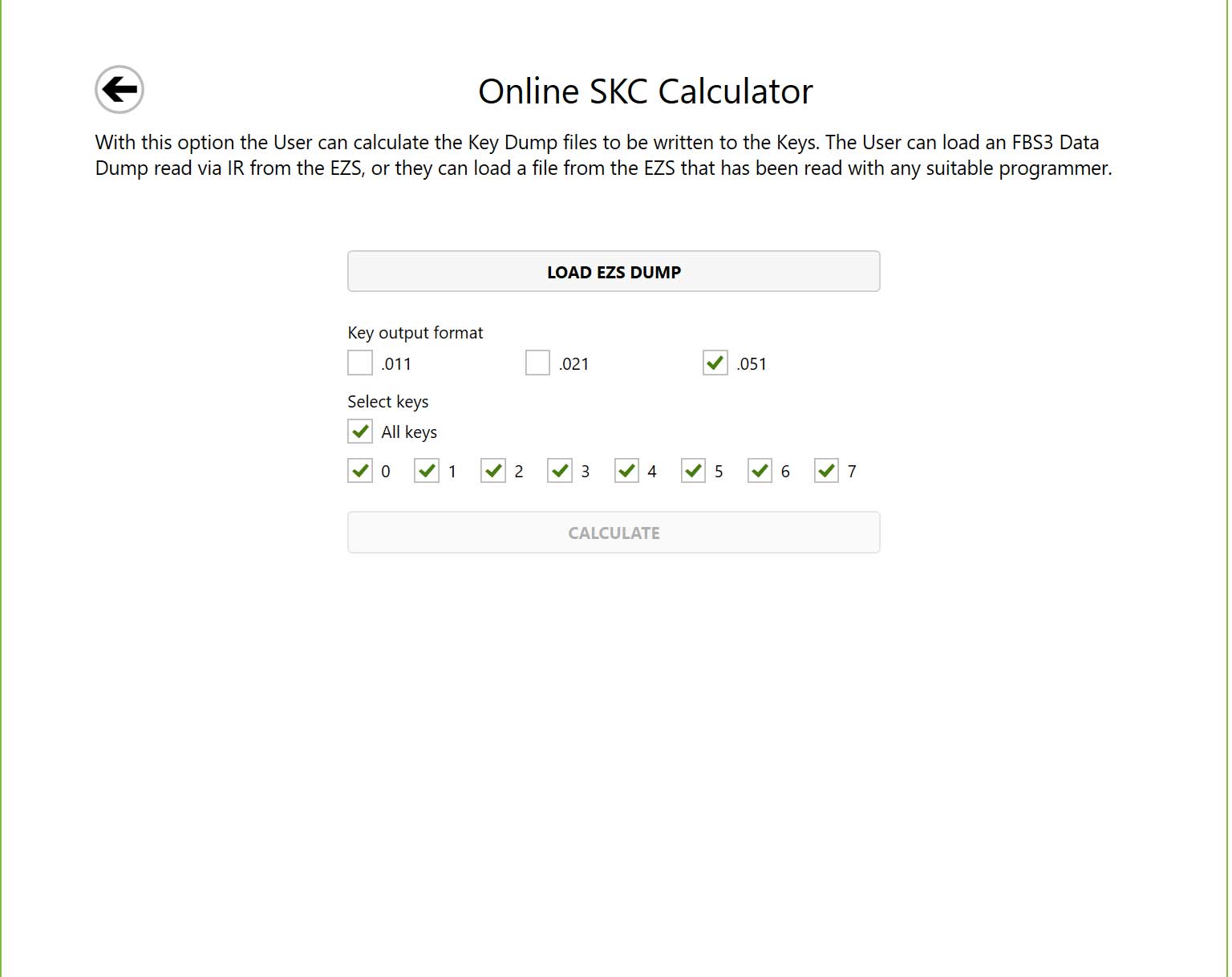

حاسبة الحصول على البيانات عبر الإنترنت

باستخدام هذا الخيار ، يمكن للمستخدم حساب كلمة مرور FBS3 من قائمة البيانات التي تم جمعها إما من EZS أو مفتاح العمل.
يمكن للعملاء الذين لديهم اشتراك سنوي صالح استخدام البرنامج لحساب كلمات المرور مجانًا. لا توجد رموز. هناك حدود لاستخدام كل وظيفة ، ولكن هذه الحدود أكثر من كافية حتى في ورش العمل الاحترافية:

• 3 حسابات يومية مجانية لحسابات Sonderhash (تجزئة تاجر)
• 3 حسابات يومية مجانية لحساب كلمة مرور ESL
• 3 حسابات يومية مجانية لحساب الملفات الرئيسية من EZS Dump
• 3 حسابات يومية مجانية لحساب كلمة مرور EZS
