Инструмент для ЭБУ GODIAG GT100 Pro Breakout Box + тестовая платформа BMW CAS4 CAS4+ FEM/BDC в комплекте

Инструмент для ЭБУ GODIAG GT100 Pro Breakout Box + тестовая платформа BMW CAS4 CAS4+ FEM/BDC, комплект используется с AUTEL IM508 IM608 VVDI2 CGDI BMW

Описание продукта:

Ключевые инструменты программирования Диагностические инструменты от GODIAG с номером продукта: MKON289
Вес этого продукта: 2000 г

Характеристики:

Производитель : GODIAG
Состояние : Новое

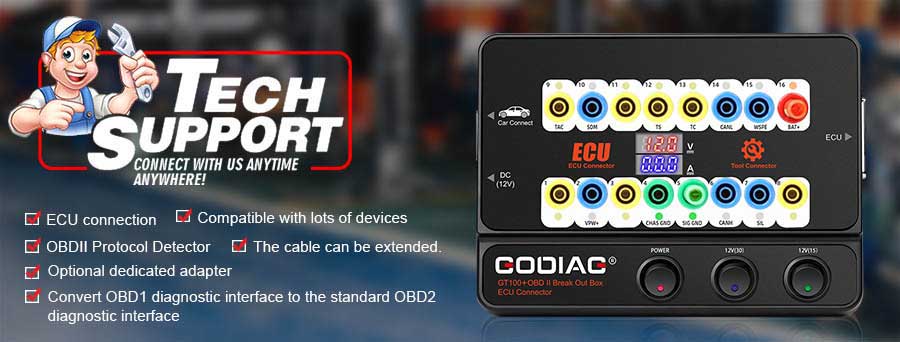

GODIAG GT100+ Основные характеристики

• Гарантия 1 год.
• Используется с KESS V2 и Ktag
• Подключение ЭБУ + Детектор протокола OBDII + Электронный дисплей тока
• Кабель можно удлинить с помощью дополнительного специального адаптера.
• Совместимо с инструментами от LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI....
• Преобразование диагностического интерфейса OBD1 в стандартный диагностический интерфейс OBD2
• Используется с тестовой платформой адаптера BMW-CAS4 для определения того, правильно ли работает программирование ключей CAS4.

GT100+ Pro против GT100

1. GT100+ оснащен электронным дисплеем тока.
2. GT100+ добавляет связь по протоколу CANBUS
3. Сброс прибора/иммобилайзера при утере всех ключей

GODIAG GT100+ — это новейшая испытательная платформа для обнаружения связи по протоколу OBDII и обслуживания/диагностики/программирования/кодирования ЭБУ. А после утери всех ключей прибор и противоугонная система принудительно активируются путем короткого замыкания.

GT100+ с дисплеем напряжения и тока удобен для инженеров по техническому обслуживанию, позволяя им оценивать текущее рабочее состояние ЭБУ.
Преобразуйте интерфейс OBD2 автомобиля в 16-контактный для обнаружения сигнала и преобразования электрического уровня. Возможность подключения отдельных модулей или нескольких модулей транспортного средства.
Используется с любым диагностическим инструментом, чтобы помочь вам определить, хорошо ли функционирует связь с автомобилем.
При замене аккумулятора подайте питание на автомобиль, чтобы избежать потери данных модуля управления автомобилем, автоматической блокировки, отказа пульта дистанционного управления и включения индикатора неисправности.

Руководство по функциям и эксплуатации GODIAG GT100+

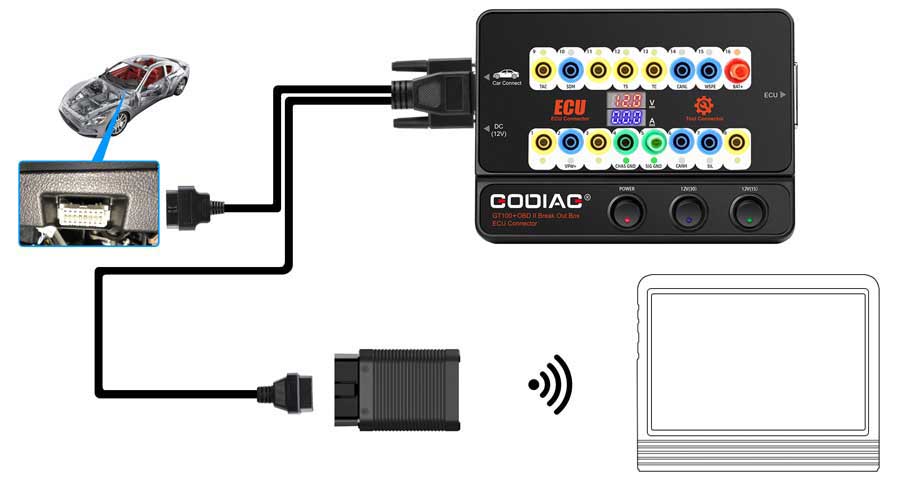

При подключении автомобиля и диагностического прибора через OBDII светодиод Godiag GT100+ покажет, имеет ли диагностический интерфейс OBDII хорошую связь с автомобилем.

Контролируйте напряжение интерфейса OBDII автомобиля и отображайте его в реальном времени. Если оно меньше 11 В, пожалуйста, остановите диагностику и программирование, чтобы избежать невозможности запуска автомобиля/потери данных/блокировки модуля.

Значение индикатора GODIAG GT100+ :

Используется для проверки возможности инструмента диагностики/программирования/кодирования отправлять сигналы связи.

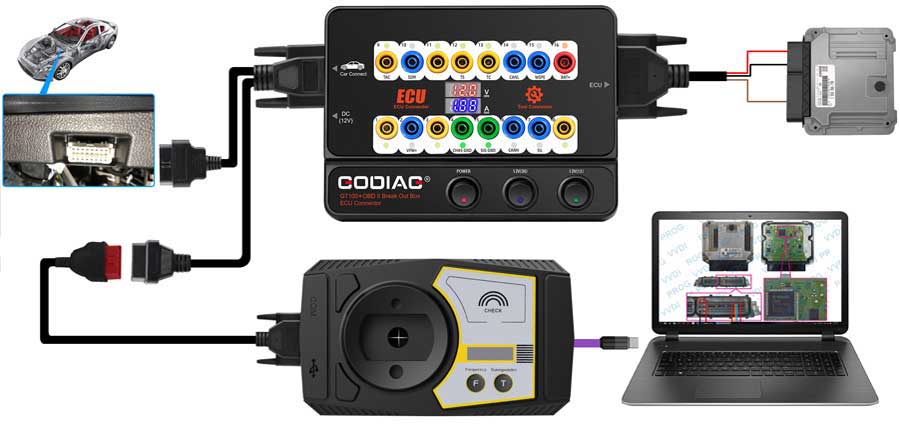

Подключение ЭБУ: подключение одного модуля

GODIAG GT100+, подключенный к одному модулю ЭБУ, удобен для пользователя при выполнении диагностики и программирования одного модуля.

Программирование ключей GT100+ для VW, Porsche, Mitsubishi и т. д. при утере всех ключей - активация модуля прибора или иммобилайзера.

1. Для программирования VW 4-го поколения / 5-го поколения при утере всех ключей (например, новый A6L Touareg A4 Q5 A7), используйте GT100+ для замыкания разъема банана PIN 16----PIN 1 для подсветки приборной панели, затем используйте инструмент для программирования ключей для подключения к гнездовому адаптеру GT100+ для сбора данных. Некоторые приборные панели транспортных средств не будут подсвечиваться, но данные также могут быть собраны, например: A6L Q7.
2. Чтобы заменить ЭБУ двигателя Toyota или использовать какой-либо программатор ключей для программирования Toyota, когда все ключи утеряны, необходимо замкнуть PIN13-PIN4.
3. Чтобы запрограммировать ключ Mitsubishi при утере всех ключей или настроить OBDII при утере всех ключей дистанционного управления, замкните контакты PIN1-PIN4.
4. Чтобы запрограммировать ключ Porsche Cayenne при утере всех ключей или всех дистанционных ключей, замкните PIN3-PIN7.

Функция отображения значений напряжения и тока

На стенде подключите модуль ЭБУ с помощью разъема типа «банан» или специального интерфейса ЭБУ DB25, и Godiag GT100+ отобразит значение напряжения/тока.
Пользователь может интуитивно видеть текущее состояние ЭБУ. Если ток не отображается или фактический отображаемый ток не соответствует ожидаемому току инженера, то вы можете немедленно проверить, неисправна ли проводка, если проводка правильная, вы можете сделать вывод, что ЭБУ может быть неисправен, поэтому нет необходимости выполнять диагностическую связь и можно напрямую отремонтировать ЭБУ.

Если он показывает слишком большой ток, то вы также можете определить, неправильно ли подключен кабель или неисправен ЭБУ.



GT100+ Контакты 1, 9, 3, 11 12, 13, 8 [соответствуют желтому разъему типа «банан» на машине], эти нестандартные интерфейсы протокола obd2 могут отображать протокол связи CAN BUS или K-Line. GT100+ может отображать только протокол K-Line PWM VPW+ KWP 2000. GT100+ будет отображать протокол связи CANBUS K-Line Pwm Vpw+ KWP 2000.

Быстро устанавливайте связь с одним ЭБУ на стенде, подключившись к инструменту диагностики/программирования ЭБУ. [Что позволяет инженерам или техникам выполнять работу на стенде, а также исключает риск потери данных в других модулях при непосредственном тестировании на транспортном средстве.]

Тестовая платформа GODIAG FEM BDC для BMW

Тестовая платформа программирования FEM/BDC Godiag — это специализированное устройство, разработанное для слесарей BMW, инженеров по техническому обслуживанию и инженеров программирования FEM/BDC.

Тестовая платформа Godiag FEM может программировать новый ключ при утере всех ключей, может добавлять новый ключ в автомобиль BMW FEM BDC на стенде.

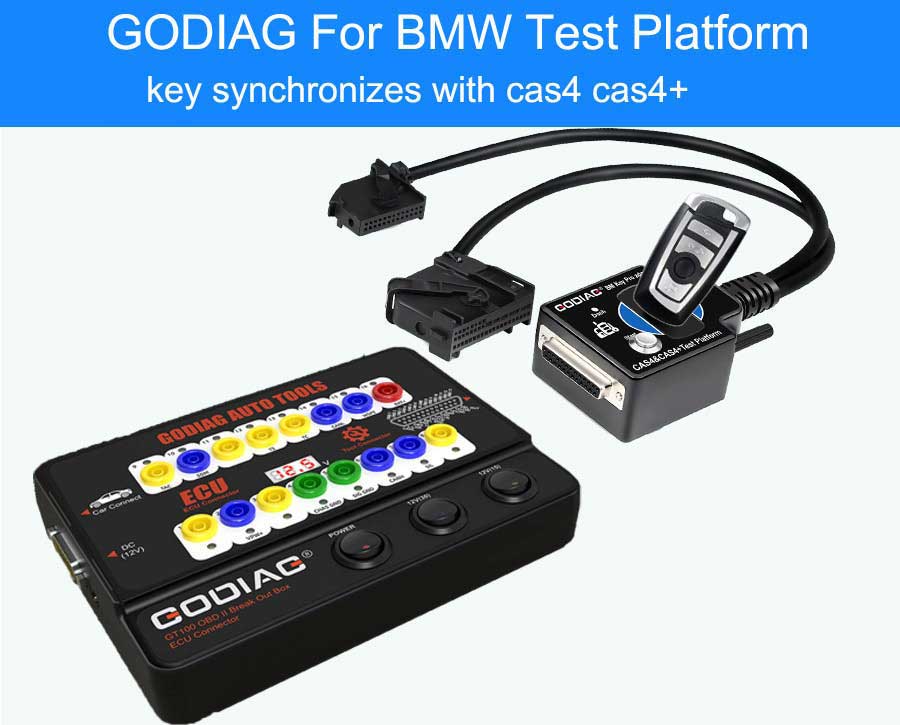

Тестовая платформа GODIAG BMW CAS и CAS4+

Тестовая платформа Godiag CAS4 / CAS4+ — это специализированное устройство, разработанное для слесарей BMW, инженеров по техническому обслуживанию и инженеров-программистов CAS4 CAS4+.

1. Работая совместно с Godiag GT100 и xhorse vvdi 2 / bmw vvdi bim tool / Lonsdor k518 / Autel im608 и т. д., испытательная платформа Godiag CAS4 / CAS4+ может программировать новый ключ при утере всех ключей, добавлять новый ключ и заменять модуль ЭБУ CAS4 / CAS4+.
2. Перед установкой модуля CAS4 CAS4+ обратно в автомобиль разрешается подключить данную тестовую платформу к модулю CAS, чтобы проверить, может ли он обмениваться данными или имеются какие-либо неисправности.
3. Используется для считывания и резервного копирования данных после предварительной обработки, используется для замены модуля иммобилайзера CAS4 / CAS4+ (например: замена 2-портового CAS4 на 3-портовую систему иммобилайзера с комфортным доступом).
4. Перед установкой модуля CAS4 / CAS4+ обратно в автомобиль его можно использовать для проверки синхронизации запрограммированного ключа с cas4 cas4+.
5. Тестовая платформа Godiag CAS4 CAS4+ может помочь расширить бизнес инженерам, имеющим навыки программирования ключей CAS4/CAS4+.
   Если владелец автомобиля потерял ключ, он/она может снять модуль CAS4 и соответствующий ЭБУ, а затем отправить их слесарю для программирования нового ключа, а также выполнить тест синхронизации запрограммированного ключа и CAS4/CAS4+.
6. Устранение неисправностей — когда ключ не может завести автомобиль. Эту тестовую платформу можно использовать для точного определения того, вызвана ли проблема несоответствием между cas4 cas4+ и ключом.
7. Эта тестовая платформа использует специальный OEM cas4 cas4+ fast connector, что делает подключение более простым, удобным и надежным. Он не будет гнуть коммуникационный штифт модуля CAS4 CAS4+.

Содержимое пакета тестовой платформы GODIAG FEM BDC:

1. 1 шт. х GT100+ Хост
2. 1 шт. х удлинительный кабель OBD 2-в-1
3. 1 шт. x Цветной соединительный кабель
4. 1 шт. х Блок питания 12 В
5. 1 шт. x Сопротивление 120 Ом
6. 6 шт. x штекер типа «банан»
7. 24 шт. x Аксессуары для проводов, разъемы Dupont 2,54 мм, гнездовые контакты
8. 1 шт. x Тестовая платформа BMW CAS4 CAS4+
9. 1 шт. x Тестовая платформа BMW FEM BDC

Оснащение испытательной платформы GODIAG FEM BDC :

• BMW
